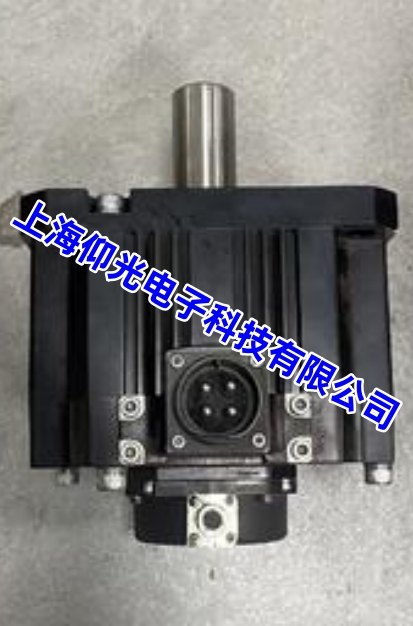

一、常见编码器报警代码与含义

• AL.9 / AL.16：编码器异常 / 故障（信号丢失、通信错误）
• AL.17：Z 相脉冲异常（找不到原点）
• AL.21 (AL.21.1)：编码器反馈信号异常
• AL.24：编码器参数读写错误（内部 EEPROM 故障）

二、第一步：检查编码器电缆与接头（最常见，占 70%）

1. 外观检查
   • 断电后拔插编码器插头，检查针脚 有无弯曲、氧化、烧黑、松动。
   • 查看电缆（尤其拖链内）有无 外皮破损、过度弯折、内部断线。
   • 确认 屏蔽层单端可靠接地，且与动力线分开走线（>20cm）。
2. 万用表检测（通断）
   • 测量电缆每根芯线通断，有断线 → 更换电缆。
   • 测量信号线与外壳（地）是否短路，短路 → 更换电缆。
3. 替换测试
   • 直接换一根已知完好的三菱原装编码器线测试，排除线缆隐性故障。

三、第二步：检查编码器供电（稳定性）

• 驱动器上电，测量 CN2 插头的 +5V（Vcc）与 GND 引脚。
• 电压异常（偏低 / 无）：
  • 驱动器内部 5V 供电电路故障 → 维修 / 更换驱动器。
  • 电缆压降过大（线太长 / 太细）→ 更换粗线 / 缩短距离。

四、第三步：检查编码器安装与机械部分

1. 紧固检查
   • 确认编码器固定螺丝无松动，与电机轴连接的弹性联轴器无打滑。
2. 码盘污染 / 损坏（风险操作）
   • 现象：电机抖动、定位不准、报警时有时无。
   • 处理（仅限专业人员）：
     • 小心拆下编码器后盖。
     • 用压缩空气轻吹内部灰尘，严禁擦拭玻璃码盘。
     • 码盘有裂纹、碎裂、严重油污 → 直接更换编码器。

五、第四步：驱动器参数检查

1. 确认编码器类型
   • 检查参数 Pn0007（电机 ID），必须与 HG-SNS302J（17 位）匹配。
   • 不匹配 → 重新输入正确电机代码或恢复出厂设置后重新自动调谐。
2. 清除绝对式编码器数据（如适用）
   • 若为绝对型系统，尝试执行 清除编码器电池数据 后重新上电。

六、第五步：更换编码器（终极方案）

• 维修方案：
  • 更换全新原装编码器（需同型号 17 位）。
  • 更换后必须使用 三菱专用软件（MR-Configurator）重新设定原点，否则定位不准。
• 成本方案：编码器维修 / 更换成本高，通常直接更换电机总成更高效。

七、维修流程总结

1. 换线测试 → 排除线缆问题。
2. 测 5V 供电 → 排除驱动器供电问题。
3. 检查接头 / 清洁 → 排除接触不良。
4. 替换编码器 / 电机 → 硬件损坏，直接更换。
