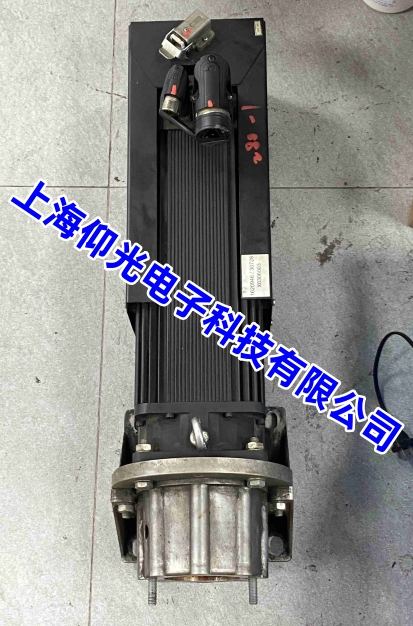

贝加莱电机 8LSC5C.R0030D105-0 过流故障专项维修指南

一、先确认驱动器故障码（关键前提）

二、第一步：断电排查机械侧（最易排查，优先处理）

1. 手动盘车检测负载阻力

• 断开电机与负载的联轴器 / 传动机构，单独盘动电机轴：正常应转动顺滑、无卡滞 / 异响 / 明显阻力，轴向 / 径向无间隙过大；
• 若电机单独盘动正常，盘动负载端：若负载卡滞，排查减速机卡齿、轴承抱死、导轨润滑不良、丝杆卡顿等，清理异物、更换损坏轴承 / 减速机，重新润滑传动部件；
• 若联轴器偏心 / 松动，用激光对中仪校正，同轴度误差≤0.02mm，更换磨损的联轴器胶垫。

2. 检查电机刹车是否释放（重中之重）

• 给刹车线圈通 24V DC 额定电压，检查刹车吸合声音，盘动电机轴确认无阻力；
• 断电测刹车线圈电阻：正常阻值约几十 Ω（依型号标定），若阻值为 0（短路）或无穷大（断路），更换刹车线圈；
• 检查刹车刹车片是否磨损、卡滞，清理刹车片积尘，调整刹车间隙至 1.0~1.5mm。

三、第二步：断电检测电气回路（电机 + 电缆，排除短路 / 接触不良）

1. 电机动力绕组检测（核心）

• 三相阻值平衡度：用万用表 Ω 档测电机 U/V/W 三相绕组两两阻值，正常偏差 **≤2%**；若某相阻值偏小，为绕组匝间短路；若阻值无穷大，为绕组断路，需重绕定子绕组或更换电机定子。
• 对地绝缘检测：用 500V 兆欧表测 U/V/W 三相绕组对电机外壳的绝缘电阻，正常 **≥50MΩ**；若绝缘＜1MΩ，为绕组对地短路，原因多为电机进水、绝缘漆老化、定子铁芯烧蚀，需拆解电机烘干、修复绝缘，严重则更换定子。

2. 动力 / 编码器电缆检测

• 动力电缆：测 U/V/W 三相芯线导通性，无断线；测芯线对屏蔽层绝缘，≥50MΩ；检查电缆接头 / 端子是否氧化、松动，屏蔽层是否破损（屏蔽层接地不良会引干扰，间接导致过流），更换破损的屏蔽型动力电缆（建议使用贝加莱原厂电缆）。
• 编码器电缆：该型号为绝对值编码器，测编码器芯线导通性，无断线 / 短路；检查编码器插头针脚是否弯曲、氧化，重新插紧插头并锁死，避免振动导致接触不良（编码器信号异常会引发驱动器电流控制紊乱，间接过流）。

3. 驱动器输出端检测

四、第三步：通电轻载测试（无负载 / 轻负载，排查驱动器 + 参数）

1. 恢复驱动器基础参数，校准电机

• 进入驱动器参数界面，恢复 ACOPOS 驱动器出厂设置，重新导入该电机的电机铭牌参数（额定电流、额定转速、额定转矩、极对数等，8LSC5C.R0030D105-0 额定电流约 30A）；
• 执行驱动器电机识别（Auto Tuning）：选择 “静态识别 + 动态识别”，识别过程中电机缓慢转动，无报错则识别成功（识别失败多为绕组 / 编码器故障，或驱动器电流检测异常）。

2. 调整电流限幅与运动参数

• 电流限幅：将驱动器电机峰值电流设为额定电流的 1.5~2 倍，持续电流设为额定电流的 1.0 倍，避免限幅设置过低导致启动过流（若设为额定电流以下，轻载也会触发过流）；
• 增益参数：若驱动器位置环 / 速度环增益过高，会导致电机抖动、电流飙升，适当降低增益（先降速度环增益至 50~100rad/s，位置环增益至 5~10rad/s），逐步调试至电机运行平稳。

3. 空载启动测试，监测电流数据

• 空载启动电机，低速（50~100rpm）运行，通过 Automation Studio 软件监测三相电流：正常空载三相电流平衡，且≤额定电流的 30%；
• 若空载仍过流，排除电机和电缆后，直接判定为驱动器硬件故障（电流传感器、IGBT 功率模块、采样电阻损坏）。

五、第四步：硬件故障维修（电机 + 驱动器，针对性处理）

1. 电机本体硬件故障维修

2. 驱动器硬件故障维修

六、修复后全流程验证（确保故障彻底解决）

1. 空载测试：运行 30 分钟，三相电流平衡≤额定 30%，电机无异响 / 发热（外壳温度≤70℃），驱动器无报错；
2. 轻载测试：接 50% 额定负载，运行 1 小时，监测电流、转速、转矩稳定，无过流 / 抖动；
3. 额定负载测试：接 100% 额定负载，运行 2 小时，驱动器无故障码，电机外壳温度≤80℃，传动部件无异常；
4. 带载启停测试：多次启停电机（10~20 次），启动瞬间峰值电流≤额定 2 倍，无过流触发。

七、预防过流故障的日常维护要点

1. 每季度检查电机与负载的联轴器、轴承、导轨，及时润滑、更换磨损部件；
2. 每半年测电机绕组绝缘和三相阻值，清理电机散热风扇 / 外壳积尘，保证散热；
3. 定期检查电缆接头、端子，避免氧化、松动，屏蔽层可靠接地（单点接地）；
4. 备份驱动器参数，避免误操作导致参数紊乱，禁止随意调高电流限幅和增益；
5. 若设备在潮湿 / 多尘环境使用，给电机加装防护罩，定期烘干驱控柜。
