发布者：WJJ    来源：上海仰光电子科技有限公司     发布时间：2026-2-7

---

一、故障原因速览

---

二、分步排查与维修

1. 断电安全与初步诊断

• 断电并等待 5 分钟以上，确保电容放电；记录驱动器报警码（如 9030 过载、ERR03 欠压）与 LED 状态。
• 手动盘车检查电机与负载：无卡滞为正常；有阻力则优先排查机械侧。

2. 电源与供电链路（优先）

1. 测三相输入电压：应在 380V±10%，波动≤±5%；低于 85% 额定值易触发欠压保护。
2. 检查断路器、接触器触点是否氧化，保险丝是否熔断，动力电缆端子是否松动、屏蔽层是否破损。
3. 用万用表测电缆导通与绝缘：50 米内铜芯电缆阻值＜0.1Ω/ 相，绝缘＞1MΩ/ 相。
4. 异常处理：更换损坏部件，加装电抗器 / 滤波器，修复或更换电缆。

3. 电机本体检测

1. 三相绕组电阻：三相阻值偏差＜2%，否则为匝间短路 / 断路，需重绕或更换定子。
2. 绝缘测试：用兆欧表测绕组对地绝缘，≥1MΩ 为正常，否则需烘干或修复绝缘。
3. 编码器检查：替换同型号编码器并校准零点；用示波器测 A/B/Z 信号，确保无丢脉冲或干扰。
4. 刹车检查：24V 供电时释放间隙约 1.5mm，否则调整或更换刹车组件。

4. 驱动器参数与固件

1. 查故障码：9030 对应过载，ERR03 为欠压，1003 为启动超时等。
2. 参数复位与优化：恢复出厂后重配电机型号、额定电流、极对数；电流限幅设为额定值的 80%-100%，调整负载惯量比、速度环 / 位置环增益至适配负载。
3. 固件升级：从贝加莱官网下载匹配固件，刷写时保证供电稳定。
4. 动力模块检测：测 IGBT 导通压降，异常则更换模块；检查母线电容是否鼓包，老化则更换。

5. 机械负载与传动

1. 负载测试：空载启动电流≤额定值 30%，否则为负载过重或卡滞。
2. 联轴器校正：用激光对中仪，同轴度误差≤0.02mm。
3. 传动部件：检查轴承、导轨润滑，清理卡滞异物，调整皮带张力。

---

三、修复验证与维护建议

1. 空载测试：启动后测三相电流平衡，转速稳定，无抖动 / 异响。
2. 带载测试：逐步加负载，监测电流、温度、位置精度，确保无报警。

1. 维护建议：每季度检查电缆、端子与绝缘；每年更换母线电容，校准编码器零点；备份参数，避免误操作。

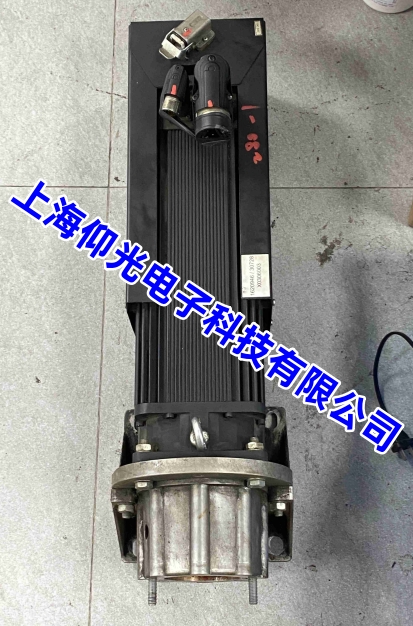

   上海仰光电子贝加莱电机8LSC5C.R0030D105-0维修故障：磁铁爆钢、磁铁脱落、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等
