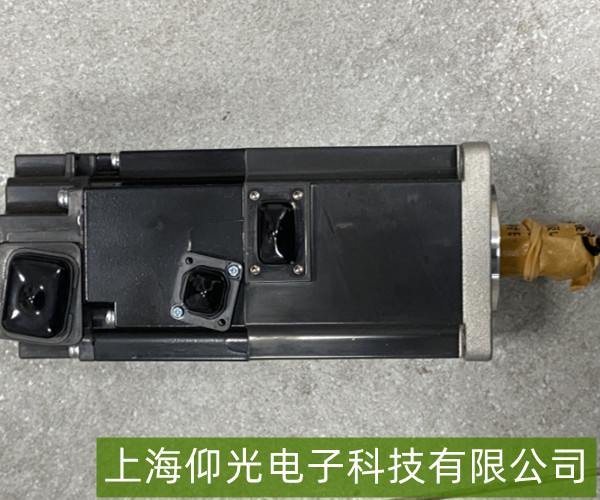

三菱HG-MR43B伺服电机无法启动-快速定位故障指南

以下是针对三菱HG-MR43B伺服电机无法启动问题的快速定位与解决指南，涵盖常见故障场景及实操步骤：

一、基础检查
电源与接线

主电源：确认伺服驱动器输入电压与铭牌一致（通常为200-230V AC），检查断路器、接触器是否跳闸或未闭合，用万用表测量L1/L2/L3相电压是否正常（±10%波动内）。

控制电源：部分驱动器需独立24V DC控制电（如CN1接口），确保该电源稳定（电压≥21V）。

电机动力线：检查UVW三相线是否牢固连接驱动器与电机端子（推荐力矩≥1.2N·m），松动或反接会导致启动失败；若电机运转但方向错误，需调换UVW中任意两相。

急停与安全回路
驱动器面板若显示“E.7”（急停）或类似报警，需检查外部急停按钮是否复位，或安全继电器（如安全门锁）是否断开信号。部分机型需通过CN1的“*ESP”端子短接解除急停锁定。

二、驱动器状态诊断
面板报警代码
观察驱动器LCD屏显示的报警号（如“E.1”“E.6”等），常见故障对应关系：
E.1（过电流）：可能因电机UVW线短路、驱动器功率模块损坏，或电机堵转（负载卡死）。
E.3（编码器异常）：检查编码器线（通常为双绞屏蔽线）是否破损、接头松动，或编码器本身故障（需用示波器测A/B相信号波形）。
E.6（参数错误）：确认伺服驱动器与电机型号匹配（如HG-MR43B需对应MR-J4系列驱动器），且未误修改关键参数（如Pr0.01=1“速度控制模式”）。

无报警但无法启动？ 可能是使能信号未输入。
使能信号（Enable）
HG-MR43B需外部控制器（如PLC）发送“伺服使能”信号（通常为CN1的“SON”端子，对应参数Pr0.04设置为“正逻辑”）。用万用表测量SON端子电压：使能时应为24V（DC），未使能时为0V。若信号未接入或线路断路，电机不会响应启动指令。


三、负载与机械排查

机械卡阻
手动盘动电机轴（带减速机时需同步转动），若阻力过大（如轴承损坏、联轴器变形、负载机械锁死），驱动器会因过流保护拒绝启动。检查负载端是否存在干涉（如导轨卡死、皮带过紧）。

参数初始化
若近期调整过参数，可尝试恢复出厂设置（参考手册操作，通常按“MODE”+“▲/▼”键选择“Pr.CL”清除参数），然后重新设置基本项（如Pr0.01控制模式、Pr0.02电机旋转方向）。


四、进阶处理
驱动器自检：断开电机动力线与负载，仅接通驱动器电源，通过面板操作运行“试运行”（如JOG功能），若此时能正常动作，则问题可能出在负载侧或编码器反馈。
专业检测：若上述步骤无效，需用示波器检测驱动器UVW输出波形（正常应为规则PWM方波），或联系三菱授权维修点检测功率模块、编码器电路。
