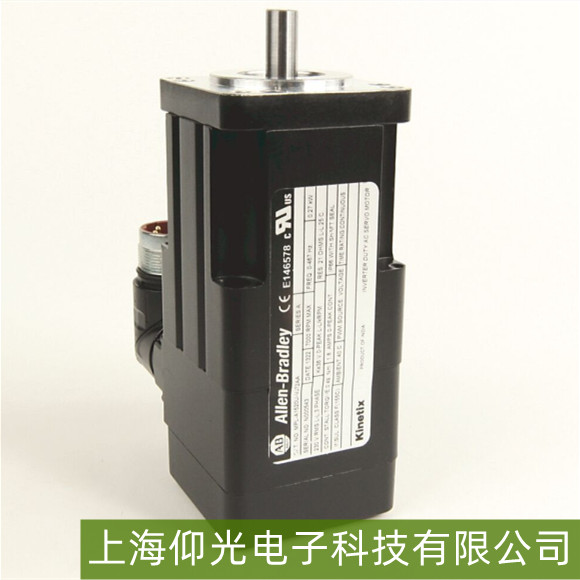

AB伺服电机MPL-B220T-VJ74AA运行抖动故障维修指南
一、故障现象
AB伺服电机MPL-B220T-VJ74AA（常见于高精度定位场景）运行时出现异常抖动，表现为电机输出轴周期性晃动、运行噪音增大（如高频啸叫或摩擦声），或设备末端（如丝杆、传送带）随之振动，严重时可能导致定位偏差、机械部件磨损甚至停机。

二、核心故障原因分析
机械传动问题
联轴器/皮带故障：连接电机轴与负载的联轴器（如弹性联轴器）可能因长期运行磨损、松动或安装偏心，导致动力传递时产生周期性扭矩波动；同步带/链条过松、磨损或张紧力不均，也会引发振动。
负载机械共振：负载设备（如机床工作台、输送线）的固有频率与电机运行频率（尤其是高速段）接近，引发共振（如丝杆系统的自然频率与电机转速耦合）。

伺服驱动与控制参数问题
增益参数不匹配：位置环/速度环增益（如Pn100/Pn102）设置过高，电机对位置/速度偏差的响应过于敏感，微小干扰被放大为振动；或增益过低，电机输出力矩不足，导致负载拖动电机产生抖动。
滤波时间设置不当：电流环/速度环滤波时间（如Pn300/Pn302）过短，无法有效抑制高频噪声；或过长，导致动态响应滞后，引发低频抖动。
电子齿轮比/刚性设置错误：电子齿轮比（如Pn200/Pn202）与实际机械传动比不匹配，或刚性参数（如Pn104）设置不合理，导致电机与负载运动同步性差。

电机与编码器问题
编码器信号干扰：编码器线（如增量式/绝对式编码器线）因电磁干扰（如附近有变频器、电焊机）或线缆破损，输出的位置/速度信号出现噪声，驱动器误判位置偏差，引发抖动。
编码器安装松动：编码器与电机轴的连接松动（如联轴器未锁紧），导致编码器反馈的实际位置与电机实际位置偏差，驱动器修正时产生振动。
电机轴承磨损：轴承长期运行后润滑不足或滚珠/滚道磨损，运转时产生径向/轴向间隙，导致电机轴晃动。

电源与环境问题
电源电压波动：供电电压不稳定（如±10%以上波动），导致电机电流波动，影响力矩输出稳定性。
环境振动传导：电机安装底座（如机柜、导轨）未做减震处理，或附近设备（如压缩机）振动通过结构传导至电机。

三、故障排查与维修步骤
初步观察与基础检查
断开电机负载（如脱开联轴器），空载运行电机，观察抖动是否消失：若空载正常，则故障源于负载或机械传动；若空载仍抖动，则问题在电机/驱动器本身。
检查电机安装：确认底座固定螺栓无松动，减震垫（如有）无失效；检查电机与驱动器的接地是否可靠（避免共模干扰）。

机械传动排查
检查联轴器/皮带：目视是否有磨损、裂纹或偏心（用百分表测量联轴器两端面跳动，正常≤0.05mm）；重新紧固连接螺栓（扭矩按说明书要求），必要时更换磨损部件。
测试负载共振：逐步调整电机运行速度（通过驱动器面板或上位机），观察抖动是否在特定转速下加剧（如3000rpm附近），若存在，需调整负载机械结构（如增加阻尼块）或修改电机运行频率避开共振点。

驱动与控制参数调整
进入驱动器参数菜单（如通过贝加莱PCC或专用调试软件），检查增益参数：
降低位置环增益（Pn100）和速度环增益（Pn102）（建议初始值按说明书默认值的50%~70%设置），逐步提高并观察抖动变化，找到稳定运行的最大值。
延长滤波时间（如Pn300/Pn302），抑制高频噪声（如从默认10ms调整为20~30ms）。
核对电子齿轮比（Pn200/Pn202）与实际机械传动比（如丝杆螺距×减速比）是否一致，刚性参数（Pn104）根据负载惯量比（通常≤5:1）调整（如从“高刚性”改为“中刚性”试运行）。

编码器与电机状态检测
检查编码器线：确认线缆无破损、无与动力线平行捆绑（保持≥30mm间距），屏蔽层单端可靠接地（接驱动器外壳）；用示波器检测编码器信号波形（如A/B相方波是否平滑），若存在毛刺，更换屏蔽线或增加磁环。
检查编码器安装：确认编码器与电机轴的联轴器无松动（手动晃动无间隙），重新紧固后测试。
检测电机轴承：手动旋转电机轴（断电状态下），感受是否有卡顿或异常噪音；若轴承磨损，需更换同规格轴承并重新润滑（如注入锂基脂）。

电源与环境排查
用万用表测量供电电压（如380V AC±5%或24V DC±10%），若波动过大，加装稳压器或检查上级电源。
检查电机安装环境：避免靠近振动源（如变频器、空压机），必要时为电机底座加装减震垫或隔离机柜。
