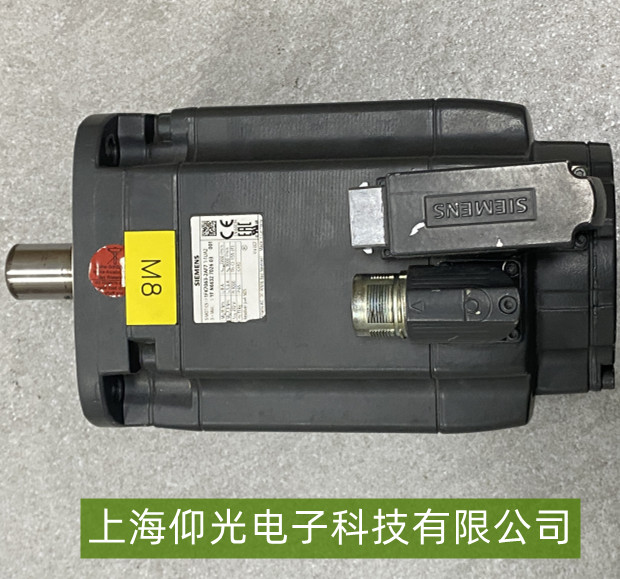

西门子伺服电机1FK7093-5AF71-1KH5编码器信号丢失故障分析与维修
一、故障现象与影响

西门子伺服电机出现编码器信号丢失故障时，通常表现为驱动器报错（如"Encoder signal lost"或"A7901"类故障代码），电机可能突然停转、运行抖动或完全失去位置控制能力。编码器作为电机位置和速度反馈的核心部件，其信号丢失会直接导致伺服系统闭环控制失效。

二、常见故障原因
编码器硬件故障
光学/磁性编码器本体损坏（如光栅污染、LED光源老化）
编码器电缆内部线芯断裂（常见于弯曲应力集中处）
编码器连接器氧化或针脚变形（特别是长期振动环境）

连接问题
电机与驱动器间的编码器电缆接头松动（如RJ45或DB9接口）
电缆屏蔽层未可靠接地（导致电磁干扰）
电缆选型不当（未使用西门子原装编码器专用线）

电气干扰
附近大功率设备（如变频器）产生的电磁噪声
接地不良形成共模干扰
驱动器与编码器电源共地问题

参数配置错误
驱动器中编码器类型设置不匹配（如将绝对值编码器误设为增量式）
编码器分辨率参数设置错误

三、维修步骤
基础检查
目视检查编码器外观有无机械损伤
测量编码器供电电压（通常为5V±5%，用万用表检测）
摇动电缆接头观察故障是否间歇性出现

信号检测
使用示波器检测编码器输出信号波形（正常应有稳定的A/B/Z相方波）
检查驱动器诊断界面中的编码器信号质量参数

硬件处理
重新插拔编码器连接器并涂抹导电膏
更换损坏的编码器电缆（推荐使用西门子6FX系列原装线）
对污染的光学编码器进行专业清洁

参数重置
恢复驱动器默认参数后重新配置编码器类型
检查p0400-p0499相关编码器参数组设置
