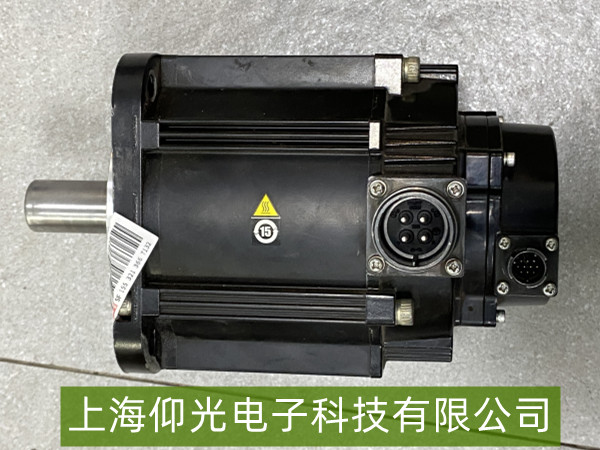

安川伺服电机“只转不停”故障维修全解
一、故障现象描述
安川伺服电机在未接收有效运动指令（如未触发启动信号、程序未下发移动命令）时，出现持续自行旋转且无法通过常规操作（如面板急停、外部停止信号）停止的现象，或停止后短时间内自动恢复运转。此故障可能引发设备碰撞、加工异常甚至安全事故，需优先排查。

二、核心原因分析
控制信号异常
驱动器使能信号（EN）常通：伺服驱动器的使能输入端（通常为CN1接口的“EN”或“SON”引脚）因线路短路、PLC输出模块故障或参数设置错误，始终处于高电平（有效状态），导致驱动器持续输出扭矩。
脉冲/方向信号干扰：上位机（如PLC、运动控制器）发送的脉冲信号（如差分脉冲、集电极开路脉冲）或方向信号因电磁干扰（如附近有大功率变频器）、线路破损或接线错误（如脉冲线与电源线捆绑），被驱动器误识别为连续移动指令。

驱动器参数配置错误
增益参数失衡：位置环/速度环增益（如Pn100/Pn102）设置过高，导致电机对微小干扰信号过度响应，轻微噪声即被放大为旋转指令。
制动控制失效：动态制动（DB）功能未启用（Pn001中DB参数未设置）或制动电阻/接触器异常，电机断电后无法快速停止。

硬件故障
驱动器内部电路损坏：如控制板上的脉冲处理芯片、使能逻辑处理模块故障，误输出持续驱动信号。
电机编码器反馈异常：编码器线缆断路或接头松动，导致驱动器无法获取准确位置反馈，进入“失控补偿”状态（误判需持续调整位置）。

机械卡阻解除后的惯性运转：

若电机此前因机械负载卡死而堵转，当卡阻突然消失（如异物脱落），电机可能因残余扭矩或驱动器未及时制动而继续旋转。

三、维修与排查步骤
紧急停机与安全确认
立即切断伺服驱动器主电源（断开空气开关），避免设备进一步损伤。检查电机负载是否因持续旋转受损（如皮带断裂、丝杆磨损）。

检查控制信号
使能信号（EN）：用万用表测量驱动器CN1接口的使能引脚电压（通常使能有效为24V，无效为0V）。若未触发启动指令但使能信号始终为24V，排查PLC输出模块或中间继电器是否粘连，或驱动器参数Pn000（使能模式）设置是否错误（如误设为“常通”）。
脉冲/方向信号：检查上位机至驱动器的脉冲线（如A+/A-、B+/B-）和方向线（如DIR+/-）是否与其他强电线路（如220V电源线）近距离并行（间距应＞30mm），并用示波器检测脉冲信号是否出现毛刺或持续高频脉冲（正常应为间歇性方波）。若信号线破损，更换屏蔽双绞线并单端接地。

验证驱动器参数
进入驱动器参数菜单（如安川Σ-7系列的Σ-7 Configurator软件），检查关键参数：
位置环增益（Pn100）、速度环增益（Pn102）是否过高（建议初始值按说明书默认值设置，逐步调试）；
动态制动功能（Pn001）是否启用，制动电阻规格是否匹配（如未配置制动电阻，高速停止时易因惯性继续运转）；
使能模式（Pn000）是否设置为“外部使能有效”（通常需配合PLC信号控制）。

检测硬件状态
更换伺服驱动器至电机的编码器线缆（排除线缆断路或接触不良），并检查编码器接头是否松动（编码器故障可能导致驱动器无法反馈位置，误判需持续调整）。
若怀疑驱动器内部故障（如控制板损坏），可尝试将正常驱动器与当前电机连接，若故障消失，则原驱动器需返厂维修。
