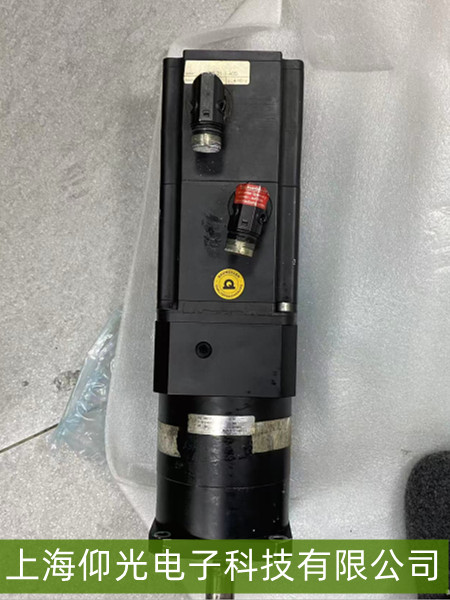

鲍米勒 DSCG 伺服电机 “编码器反馈异常”故障维修指南

一、基础排查：电源与连接可靠性
动力与编码器线缆检查
编码器反馈异常多与线缆问题相关。首先断开电机动力线（U/V/W）和编码器线（通常为多芯屏蔽线，如17芯或29芯），检查：

线缆物理损伤：观察是否有折断、压痕、磨损（尤其是拖链或频繁移动场景），屏蔽层是否脱落；
连接器松动/氧化：拔插编码器接头（如DB9、RJ45或专用航空插头），确认针脚无弯曲、氧化（可用电子清洁剂擦拭），重新插紧后拧紧固定螺丝；

线缆路由干扰：编码器线需与动力线分开走线（间距＞20cm），避免强电干扰（如变频器、伺服驱动器输出线）导致信号畸变。

供电稳定性验证
编码器通常依赖电机内置电源（如5V/12V）或驱动器提供的辅助电源。检查驱动器参数中编码器供电电压设置（参考鲍米勒手册，默认多为5V±5%），用万用表测量编码器接头电压是否在正常范围——若电压过低（如＜4.5V），可能是驱动器电源模块故障或线缆压降过大。

二、编码器本体检测：核心故障点
编码器硬件故障
DSCG伺服电机常用增量式或绝对值编码器（如17位、23位高分辨率）。若编码器受振动、高温或油污侵蚀，可能出现内部电路损坏（如LED光源老化、光栅污染、芯片失效）。
直观检查：编码器外壳是否有裂痕、进水痕迹（如油雾环境未做防护）；
简单测试：手动缓慢旋转电机轴（断电状态下），观察驱动器是否仍有异常反馈（若静止时也报错，可能编码器基准信号丢失）；
替代验证：若条件允许，用同型号正常编码器替换测试，若故障消失则确认原编码器损坏，需更换（需注意编码器类型与电机适配）。

编码器安装与间隙问题
编码器与电机轴/读数头的安装间隙需严格符合要求（通常径向跳动≤0.02mm，轴向偏移≤0.1mm）。若安装过松（轴振动导致信号丢失）或过紧（轴承卡滞），会引发反馈异常。检查联轴器是否损坏（如弹性体断裂）、轴对中是否偏移（可用激光对中仪检测）。

三、驱动器参数与配置排查
参数设置
驱动器中编码器类型（增量式/绝对值）、分辨率（如1024PPR、17位）、信号极性（A/B相正交方向）等参数需与实际编码器匹配。若参数误设（如将绝对值编码器设为增量式），会导致反馈信号无法解析。恢复出厂参数后重新配置（参考鲍米勒驱动器手册的“Encoder Setup”章节）。

驱动器故障
驱动器的编码器信号处理模块（如AD转换芯片、滤波电路）故障也可能误报反馈异常。观察驱动器是否有其他报警（如“Overcurrent”“Overheat”），若有则可能是驱动器主板问题，需联系鲍米勒售后检测。

四、环境与干扰抑制
电磁干扰（EMI）
强电磁环境（如电焊机、大型电机附近）可能导致编码器信号线引入噪声。在编码器线外加装屏蔽网（单端接地，接地电阻＜1Ω），或改用双绞屏蔽线（如AWG22规格）。

温度与振动
编码器工作温度通常为-20℃~85℃，高温（如电机长时间过载发热）可能导致内部元件性能下降。检查电机散热风扇是否正常，环境温度是否超标；高振动场景（如CNC机床）需加固编码器安装支架，减少轴系抖动
