【维修课堂】三菱伺服电机过电流故障深度维修

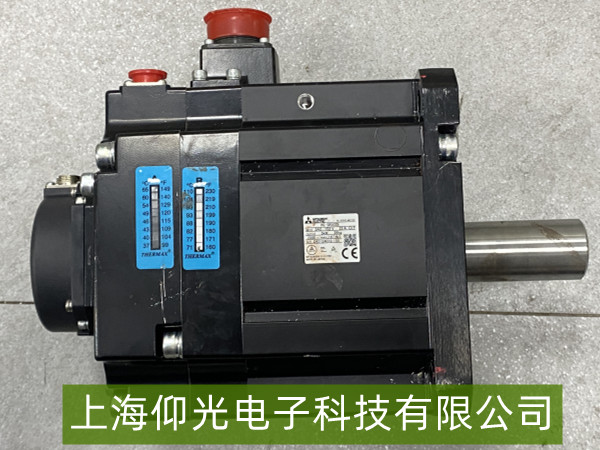

三菱伺服电机（如HF-SP系列）运行中若触发过电流报警（常见代码AL.50/AL.51/AL.52），通常表现为驱动器面板报错、电机停转或异常发热，严重时可能损坏功率模块。以下从故障机理、排查步骤及维修要点展开说明。

一、核心故障机理
过电流的本质是伺服驱动器输出电流超过额定阈值（通常为电机额定电流的1.5-2倍）。可能诱因包括：
负载侧问题：机械传动卡死（如丝杆抱死、联轴器断裂）、负载突变（如突然加减速超调）；
电机本体问题：绕组短路（匝间/相间）、绝缘老化（接地漏电）、编码器信号异常（导致电流环调节失效）；
驱动器/电路问题：功率模块（IGBT）损坏、制动电阻未配置或失效（减速时能量无法释放）、参数设置错误（如电流限幅值过低）。

二、关键排查步骤

初步观察：检查电机外观有无异味（绝缘烧焦）、异响（轴承损坏），确认报警代码（如AL.50为加速中过流，AL.51为稳速中过流，AL.52为减速中过流）；

断开负载测试：脱开电机与机械设备的连接（如皮带、联轴器），空载运行（手动或低速指令），若仍报过流，则故障点大概率在电机本体或驱动器输出回路（如绕组短路、IGBT损坏）；

检查驱动器参数：重点核对“电流限幅值”“加速时间常数”“转矩指令滤波”等参数是否匹配电机规格（例如，过小的加速时间会导致电流尖峰）；

测量关键部件：用万用表检测电机绕组电阻（三相平衡性，偏差＞5%可能短路）、绝缘电阻（对地＞10MΩ，否则漏电）；检查制动电阻（若有）是否开路或阻值异常（需按手册选型，通常为电机额定功率的1/4-1/2）。
