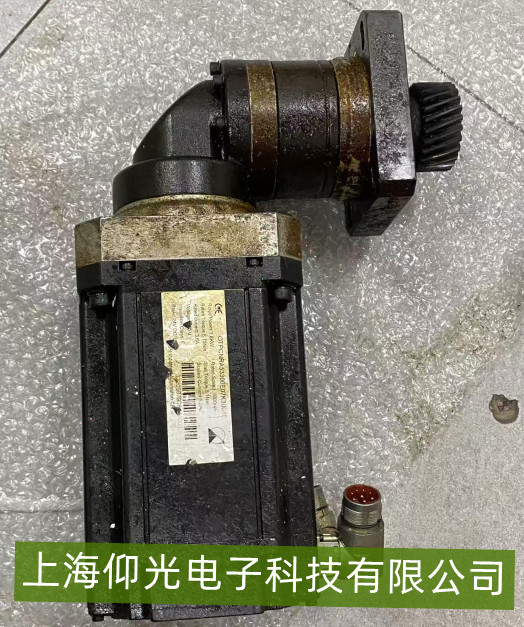

贝加莱伺服电机位置不准咋维修？实用方法快收藏！
贝加莱伺服电机以高精度定位著称，若出现位置不准故障，会直接影响设备加工精度或生产节拍。以下是系统性维修方法，聚焦关键故障点与实操步骤：

一、故障现象与初步排查
典型表现：电机实际位置与指令位置存在偏差（如±0.1mm以上）、定位后回弹、重复定位精度超差，可能伴随运行中异响或振动。
初步检查：
观察运行状态：手动触发单次定位指令，观察电机是否“过冲”（超过目标位置后回调）或“欠冲”（未到达目标位置即停止）；
检查外部负载：确认机械连接部件（如丝杆、皮带、联轴器）是否松动、磨损或卡滞（负载异常会导致电机“带不动”或“被拖拽”）；
验证指令输入：通过人机界面（HMI）或上位机检查发送的位置指令是否准确（如指令值是否与需求一致，是否存在信号干扰导致的指令畸变）。


二、常见故障原因分析
机械传动问题：
联轴器/丝杆故障：弹性联轴器磨损、键槽松动，或丝杆螺母间隙过大（如长期使用后丝杆磨损），导致电机输出与负载端运动不同步；
导轨/滑块卡滞：直线导轨润滑不足、滑块内有异物，使负载移动阻力不均，电机需额外扭矩补偿，影响定位精度。

编码器/反馈系统故障：
编码器损坏或松动：绝对值/增量式编码器的码盘污染、光栅磨损，或编码器安装螺栓松动，导致反馈位置信号与实际转子位置偏差；
反馈线缆干扰：编码器信号线（如屏蔽双绞线）未可靠接地，或与动力线平行敷设，引入电磁噪声，使驱动器接收错误反馈值。

驱动器参数设置不当：
增益参数失配：位置环增益（如Kp）、速度环增益（如Kv）设置过高，电机响应过快易振荡；设置过低则动态跟随性差，定位延迟；
电子齿轮比/脉冲当量错误：驱动器中设置的“电子齿轮比”（电机转速与负载位移的比例）或“脉冲当量”（每个脉冲对应的移动距离）与机械实际参数不匹配。

环境与干扰问题：
强电磁环境（如变频器、电焊机附近）未对伺服驱动器与编码器线缆做屏蔽处理，或接地不良，导致信号畸变。

三、维修步骤与实操要点
步骤1：机械传动系统检查
联轴器/丝杆检测：断电后手动旋转电机轴，感受是否有卡顿或间隙（正常应顺滑无旷量）；用塞尺测量丝杆螺母间隙（标准值参考机械手册，若＞0.05mm需调整或更换）；检查联轴器弹性体是否开裂，螺栓是否紧固（扭矩需符合要求）。
导轨/滑块维护：清洁导轨表面油污/碎屑，补充锂基润滑脂；手动推动负载，检查移动是否顺畅（若有明显阻滞，需排查滑块磨损或异物）。

步骤2：反馈系统检测
编码器状态检查：目测编码器码盘是否清洁（无油污、灰尘），安装螺栓是否松动（用扭矩扳手复紧至标定值）；用示波器检测编码器输出信号（如增量式A/B相脉冲应为规整方波，无毛刺/丢脉冲）；若信号异常，更换同型号编码器（注意安装同心度）。
线缆抗干扰处理：确认编码器线缆为屏蔽双绞线，屏蔽层在驱动器端与接地排单点可靠连接（避免多点接地）；检查线缆走向，避免与动力线（如电机电源线）平行或交叉（交叉角度≥90°）。

步骤3：驱动器参数优化
增益参数调整：通过贝加莱驱动器调试软件（如Automation Studio）逐步调整位置环增益（Kp）和速度环增益（Kv）——先降低至默认值的50%，观察定位是否稳定（无振荡），再逐步提高至响应与精度平衡的最佳值（参考驱动器手册推荐范围）。
电子齿轮比/脉冲当量校准：根据机械实际参数（如丝杆导程、减速比）重新计算并设置电子齿轮比（公式：电机转速/负载位移=电子齿轮比）；通过“试运行+激光测距仪实测”验证定位精度，微调至目标值。

步骤4：环境与干扰排查
对靠近变频器等干扰源的线缆，加装金属屏蔽管或磁环；确保驱动器PE接地端子与设备地网可靠连接（接地电阻＜4Ω）。
