伦茨伺服电机编码器故障维修指南

一、故障典型表现

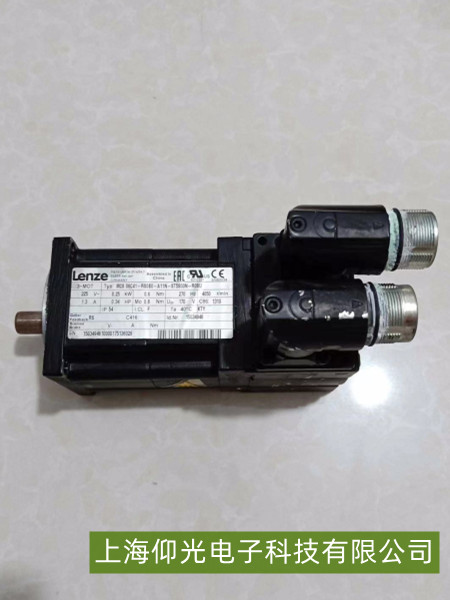

伦茨伺服电机（如i550、9300系列）编码器故障时，常见现象为：运行中电机异响（如“咔嗒”声或高频摩擦音）、定位精度大幅下降（如重复定位误差超0.1mm）、伺服驱动器报编码器相关错误（如“编码器信号丢失”“零位偏移”或“通信超时”），严重时可能导致电机无法启动或失控。

二、核心故障原因分析

机械损伤：编码器光栅轮/磁环因长期振动、外力撞击或轴向负载过大导致划伤、变形（如光栅间隙不均匀），或编码器轴与电机轴同轴度偏差过大（＞0.05mm），运行时产生额外摩擦。

电气连接问题：编码器线缆（如多芯屏蔽线）接头松动、氧化或断裂（常见于频繁插拔场景），屏蔽层未可靠接地（导致电磁干扰），或线缆内部芯线短路/断路（用万用表可测通断）。

元件老化：编码器内部的光电传感器/磁敏元件因长期高温、潮湿环境失效（如光栅灯珠老化、磁头灵敏度下降），或存储绝对值的电池（如EnDat 2.2协议编码器）电压不足（＜2.7V），导致多圈数据丢失。

驱动器兼容性问题：编码器协议（如HIPERFACE、EnDat 2.2）与驱动器设置不匹配（如波特率、数据格式错误），或驱动器编码器接口电路故障（如接收芯片损坏）。

三、维修步骤与技巧

基础排查：断电后检查编码器外观（是否有外壳裂纹、轴端磨损），手动旋转电机轴（断电状态）感受阻力（若卡顿则可能是机械损伤）；用万用表测量编码器线缆关键信号线（如A+/A-、B+/B-）通断（正常阻值约110-120Ω，具体参考手册）。

信号检测：通电后用示波器检测编码器输出波形（如正交脉冲A/B相是否规则），若波形畸变（毛刺、缺失）则可能是传感器故障；检查屏蔽层是否单端接地（接电机外壳或驱动器金属壳体），避免地环路干扰。

元件更换：若确认光栅/磁环损坏，需更换同型号编码器（需匹配伦茨电机轴径、分辨率及协议类型）；若是电池供电的绝对值编码器，更换电池（通常为3V纽扣电池）后需重新校准零位。

驱动器匹配：通过伦茨调试软件（如L-Force Engineer）检查编码器协议参数（如EnDat 2.2需设置“站号”“波特率”），确保与编码器标签一致；若驱动器接口故障，需维修或更换对应电路板。
