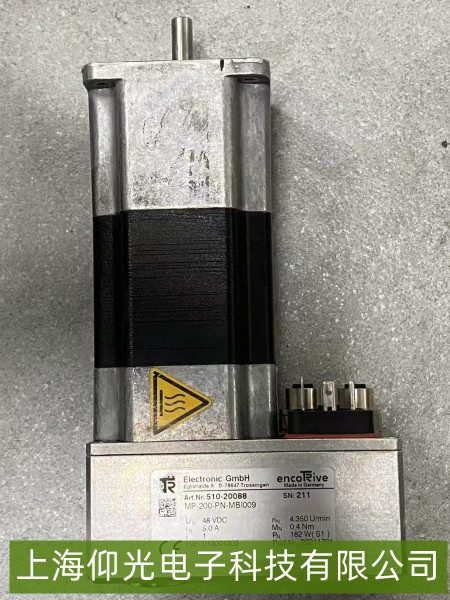

TR伺服 MP-200-PN-MB1009 转速失准故障维修指南

一、故障现象与核心原因
TR伺服电机MP-200-PN-MB1009出现“转速失准”时，典型表现为实际转速与目标指令偏差过大（如设定1000rpm，实际为800rpm或1200rpm）、转速波动不稳定（忽快忽慢）或加速/减速过程中响应迟缓。其核心原因可分为以下四类：

编码器反馈异常：编码器（多为增量式或绝对值式）是电机转速检测的关键部件，若编码器光栅/磁环污染、线缆破损或接头松动，会导致反馈信号丢失或畸变，驱动器无法准确获取实时转速数据。

驱动器参数设置不当：速度环增益（如比例增益P、积分增益I）、滤波时间常数或电子齿轮比（传动比）未匹配电机与负载特性，会导致驱动器对转速的控制精度下降。

机械传动问题：联轴器磨损/不对中、同步带打滑或丝杆间隙过大，会使电机输出转速与负载实际转速脱节（电机转但负载转速不准）。

电机本体故障：绕组短路/断路导致电磁力不平衡，或轴承磨损引发转子偏心，均可能破坏转速稳定性。

二、针对性维修步骤
编码器与反馈系统检查
清洁编码器光栅/磁环表面（禁用油性清洁剂，用无水酒精棉签），检查线缆是否有破损、弯折或接头氧化（重新插拔并紧固）。
用示波器检测编码器输出信号（正常应为规律方波/正弦波），若信号畸变或丢失，需更换编码器；核对驱动器中编码器分辨率参数（如每转脉冲数PPR）是否与实际规格一致。

驱动器参数优化
逐步调整速度环增益（P/I）：先降低P/I值至转速无震荡（观察运行是否平稳），再逐步提高至响应与稳定性平衡（参考TR官方参数手册，通常P值范围15~40，I值范围8~25）。
检查电子齿轮比（传动比）：若电机通过减速机驱动负载，需在驱动器中正确设置“输入脉冲数/输出脉冲数”（如减速比1:5，则电子齿轮比为5），确保反馈转速与目标值匹配。
启用或调整滤波功能：若现场存在电磁干扰，可适当增大速度环滤波时间常数（如从默认10ms调整为20ms），抑制高频噪声。

机械传动排查与修复
检查联轴器（弹性/刚性）是否磨损、螺栓是否松动，重新紧固或更换；同步带需测试张紧力（用张力计），打滑时调整张紧轮或更换皮带；丝杆传动需检测反向间隙（用千分表），间隙过大时调整预紧力或更换丝杆螺母。
确保电机与负载安装同轴度（偏差≤0.05mm），避免因不对中导致转速传递失真。

电机本体检测
测量绕组绝缘电阻（＞1MΩ）和直流电阻平衡性（各相差异≤5%），若电阻异常或短路，需返厂重绕；检查轴承运转声音（异常噪音提示磨损），必要时更换轴承并重新校准转子动平衡。
