AB伺服电机VPL - B1003T - CK12AA位置偏差大故障维修技巧

一、故障现象与核心原因

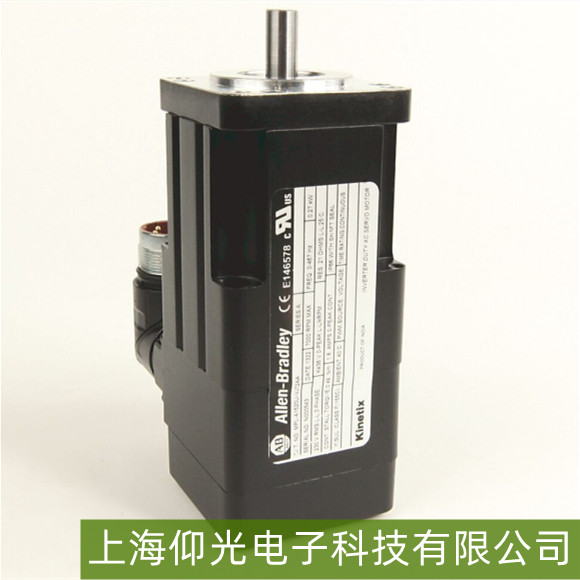

AB伺服电机VPL - B1003T - CK12AA（典型小功率伺服，适配轻载高精度场景）出现“位置偏差大”时，表现为定位目标与实际位置偏差超出允许范围（如设定±0.1°，实际偏差0.5°以上），常见于电子装配、精密定位平台等场景。其核心原因可分为以下四类：
机械传动问题：联轴器磨损/松动、同步带打滑、丝杆间隙过大或润滑不足，导致电机输出与负载运动不同步；
编码器/反馈故障：编码器（多为增量式或绝对值式）信号受干扰、光栅污染、线缆破损，或反馈回路参数（如分辨率设置）错误；
驱动器参数设置不当：位置环增益（P）、速度环增益（I）、前馈参数未匹配电机与负载惯性，或电子齿轮比（减速比/传动比）设置错误；
外部干扰：伺服系统附近存在大功率电机、变频器等强电磁设备，或编码器线缆未屏蔽/接地不良，导致反馈信号畸变。


二、针对性维修技巧
机械传动排查与修复
检查联轴器（弹性/刚性）是否磨损、螺栓是否松动，重新紧固或更换；同步带需测试张紧力（用张力计），打滑时调整张紧轮或更换皮带；丝杆传动需检测反向间隙（用千分表），间隙过大时调整预紧力或更换丝杆螺母。
润滑导轨、丝杆等运动部件（使用指定润滑脂），减少摩擦阻力导致的定位滞后。

编码器与反馈系统检修
清洁编码器光栅/磁环表面（禁用油性清洁剂，用无水酒精棉签），检查线缆是否有破损、弯折，重新插拔并固定接头；若信号仍不稳定，用示波器检测编码器输出波形（正常应为规律方波/正弦波），波形畸变则需更换编码器。
核对驱动器中编码器分辨率参数（如每转脉冲数PPR）是否与实际编码器规格一致，错误设置会导致位置计算偏差。

驱动器参数优化
逐步调整位置环增益（P）和速度环增益（I）：先降低P/I值至系统无震荡（观察电机运行是否平稳），再逐步提高至响应速度与稳定性平衡（参考AB官方参数表，通常P值范围10~50，I值范围5~20）。
检查电子齿轮比（传动比）：若电机通过减速机驱动负载，需在驱动器中正确设置“输入脉冲数/输出脉冲数”（如减速比1:10，则电子齿轮比为10），确保反馈位置与目标位置匹配。

抗干扰处理
编码器线缆使用屏蔽双绞线，屏蔽层单端接地（接驱动器侧接地端）；远离动力电缆（保持≥20cm间距），避免平行敷设；驱动器与电机接地可靠（接地电阻＜4Ω）。

三、验证与预防
维修后需进行定位测试：发送固定目标位置指令（如0°→90°→0°循环），用激光测距仪或编码器读数头监测实际位置，偏差应≤设定值的50%。日常维护中，定期检查传动部件磨损、清洁编码器，并避免强电磁干扰源靠近伺服系统，可有效预防位置偏差故障复发。
