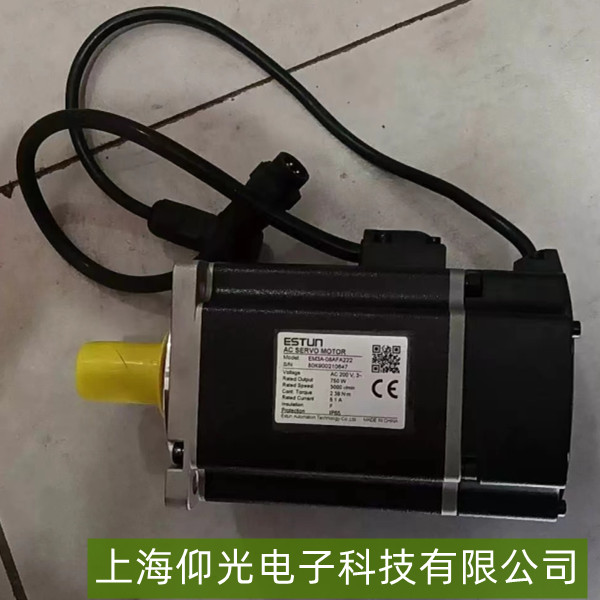

重庆埃斯顿伺服电机EMG-08APA22抱闸失灵故障维修指南

一、抱闸失灵典型表现与初步判断
埃斯顿EMG-08APA22为小功率伺服电机（通常适配80机座，2.2kW级），其抱闸（制动器）用于断电时锁定转子位置，防止负载滑动。失灵常见表现为：

断电后电机轴仍自由旋转（负载下滑或晃动）；
通电时抱闸释放延迟（电机启动瞬间有拖拽感）；
异常噪音（抱闸释放/吸合时发出“咔嗒”异响或摩擦声）。

初步排查：先确认外部电源（如抱闸专用24V DC）是否正常（电压需稳定在24±1V），排除控制柜供电问题；手动旋转电机轴，感受断电后阻力（正常应完全锁死）。

二、核心故障原因定位
抱闸线圈故障
最常见原因为线圈老化、短路或断路（占比约50%）。断电后用万用表测线圈电阻（正常值参考手册，通常为几百欧姆至1kΩ左右），若阻值为零（短路）或无穷大（断路），需更换同规格线圈。

控制信号异常
抱闸释放依赖伺服驱动器的“抱闸使能”信号（通常为DO点输出）。若驱动器参数设置错误（如抱闸延迟时间过短）、控制线接触不良（插头氧化/松动），或驱动器故障（如DO模块损坏），会导致抱闸无法正常吸合/释放。

机械卡滞或磨损
抱闸闸瓦与制动盘长期使用后可能因粉尘、油污粘连，或闸瓦磨损过度（间隙过大），导致制动力不足。断电后手动按压抱闸闸瓦，观察是否能紧密贴合制动盘（应有明显摩擦阻力）。

电源问题
抱闸需独立24V DC供电（与控制电路隔离），若电源模块容量不足（带载能力差）、线路压降过大（线径过细/过长），会导致线圈吸力不足。

三、维修步骤与注意事项
基础检测
断电后测量抱闸线圈电阻（对比手册值），检查控制线通断（用万用表测插头两端导通性）；
确认抱闸供电电源（24V DC）输出稳定（可用万用表实测断电瞬间电压是否≥22V）。

针对性处理
线圈故障：更换同型号线圈（需注意安装力矩，避免引脚断裂）；
控制信号问题：检查驱动器参数（如“抱闸释放延迟时间”通常设为50-200ms，需匹配电机惯性），重新插拔控制线或更换插头；
机械问题：清洁闸瓦与制动盘（禁用油类润滑，可用酒精擦拭），若磨损严重需调整间隙（标准间隙通常为0.1-0.3mm）或更换闸瓦；
电源问题：更换大容量24V电源模块，或缩短供电线长度（建议线径≥1.5mm²）。

测试验证
维修后需进行断电锁轴测试（模拟急停工况，确认轴无滑动）及通电释放测试（观察启动是否平顺）。
