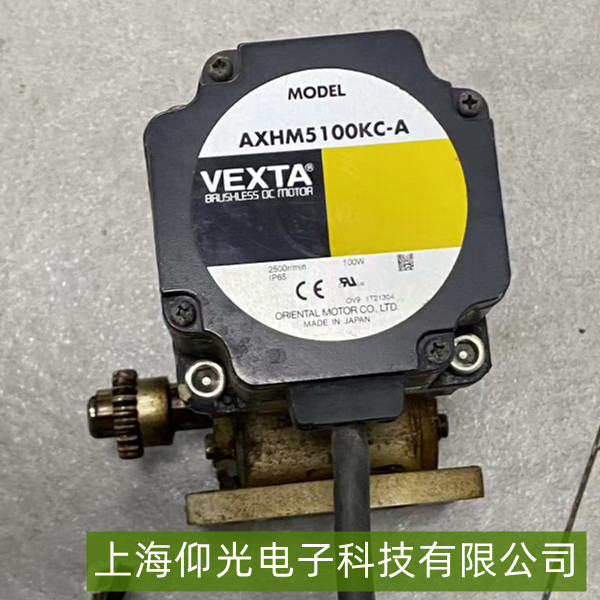

日本东方无刷直流电机AXHM5100KC - A无法启动故障维修指南

日本东方无刷直流电机AXHM5100KC - A无法启动时，需从电源、控制电路、电机本体三方面系统排查

以下为具体维修步骤：

一、基础电源与电路检查
电源输入验证
使用万用表检测电机供电电源（通常为220V AC或380V AC，依型号而定），确认电压值稳定在额定范围（偏差≤±10%）。若电源未接通或电压过低（如因线路断路、空开跳闸），电机无法获得驱动能量。同时检查电源线是否破损、接触不良（重点排查端子氧化、插头松动问题）。

控制信号检测
无刷电机需控制器（如变频器或驱动板）输出PWM信号调节功率管桥臂换相。用示波器检测控制器输出至电机的驱动信号（正常应为规律脉冲波形），若信号缺失或波形异常（如幅值不足、频率错误），可能是控制器故障或接线断开。检查控制器与电机之间的动力线（U/V/W三相）及控制信号线（如使能端、转速指令线）是否连接牢固。

二、关键部件故障排查
电机绕组与电枢检测
用绝缘电阻表（兆欧表）测量电机绕组对地绝缘电阻（正常应＞1MΩ），若阻值过低（如＜0.5MΩ），说明绕组受潮或绝缘层破损（可能因长期潮湿环境或老化导致），需烘干或更换绕组。用万用表欧姆档测量三相绕组电阻值（各相间阻值偏差应≤5%），若某相电阻无穷大（断路）或过小（短路），则绕组存在断线或匝间短路故障，需修复或重绕。

电刷与换向器（若有）/功率管桥臂检查
虽为无刷电机，但部分驱动电路含功率管（如MOSFET桥臂）负责换相。用万用表检测功率管（如IRF系列）的导通与截止性能（正常导通时压降低，截止时电阻无穷大），若功率管击穿（短路）或开路（断路），会导致驱动电流无法传递至电机绕组，需更换同型号功率管。对于有电刷的混合式设计（少数情况），检查电刷是否磨损至极限（长度＜原长的1/3）、弹簧是否失效（导致接触不良）。

控制器与保护电路
控制器可能因过流、过热保护触发而锁定输出（常见于启动瞬间负载过大）。检查控制器状态指示灯（如故障码显示“OC”过流、“OT”过热），排查负载是否卡死（如电机轴被机械卡阻）或散热风扇是否故障（导致控制器芯片过热）。复位保护电路（按控制器复位键或断电重启），若仍无法启动，可能控制器内部元件损坏（如电容鼓包、芯片烧毁），需更换控制器。

三、综合验证与维护
完成上述排查后，先空载启动电机（断开负载），观察能否正常运转。若空载正常但带载失效，需检查负载机械部分（如轴承卡死、皮带过紧）；若仍无法启动，建议联系东方电机官方售后（提供型号与故障现象），必要时返厂检测核心部件（如驱动板程序故障或绕组隐性缺陷）。日常维护中，需定期清理电机散热孔（避免粉尘堆积导致过热），并避免频繁启停或过载运行以延长寿命。
