1. 常见编码器报警代码针对性处理

   报警代码	故障原因	解决办法
   SRVO - 037	编码器电缆松动氧化、信号受干扰，编码器本身损坏，伺服放大器异常误报	先检查编码器电缆接头是否松动，有氧化则用无水酒精清洁后重新插紧；用示波器观测 A/B 相信号，若波形失真有杂波，可给电缆加装磁环防干扰；若信号持续异常，更换编码器测试，同时检查伺服放大器接口是否正常。
   414	编码器信号断线、受干扰或损坏，驱动器内编码器类型参数设置错误	用万用表测编码器 5V/24V 供电是否正常，检查线缆有无破损；核对驱动器中编码器类型参数，确保和电机编码器实际类型一致；若绕组三相电阻不平衡，检修绕组或更换电机。
   360 - 363	内置脉冲编码器出现校验和错误、数据传输异常等问题	断电后重新插拔编码器电缆，清理插头针脚异物；若报警持续，检查编码器内部码盘是否污染或划伤，损坏则更换编码器；更换后重新校准零点位置，避免定位偏差。
   SV0601	编码器数据异常，如电缆断线、接口故障，编码器参数设置错误	用万用表检测电缆芯线通断，更换破损的屏蔽电缆并确保单端接地；核对 3020 电机型号、3024 编码器分辨率等参数，若参数错误重新匹配；检查驱动器接口解码芯片，损坏则维修或更换接口电路。
   FBAL 指示灯报警	脉冲编码器连接出错，外部位置检测器信号异常，速度控制单元检测回路故障	重新连接编码器电缆并锁定卡扣，检查外部位置检测器接线；用仪器检测速度控制单元检测回路，若回路元件损坏，更换对应元件；同时排查电机与机械间隙，过大则调整机械结构。

2. 无明确代码时的通用排查步骤
   • 线路与供电排查：编码器电缆出线根部易磨损，需沿线缆走向检查是否有挤压、切削液浸泡等破损情况，损坏则更换原厂屏蔽电缆。用万用表测量编码器插头处 5V 供电电压，需稳定在 4.8 - 5.2V，电压异常时，检修驱动器内部 5V 电源模块。另外要保证电缆屏蔽层单端接地，且与动力线间距≥30cm，避免电磁干扰。
   • 编码器本体故障排查：若电缆无问题，可观察编码器外壳是否松动，打开后查看内部码盘是否有划痕、油污，轻微污染可用无水酒精擦拭，严重则需更换编码器。转动电机轴时若有卡顿异响，大概率是编码器轴承磨损，需更换轴承或整个编码器，更换后务必校准零点位置。
   • 驱动器与参数排查：检查驱动器编码器接口端子是否弯曲、氧化，接口电路中的差分接收器、解码芯片有无烧焦痕迹，损坏则更换对应元件。若之前误操作修改过参数，可恢复驱动器默认参数，重新设定电机型号、编码器分辨率等核心参数；若参数丢失，执行参数初始化后重新整定。
   • 后备电池异常排查：CNC 和伺服系统后备电池没电会导致编码器相关参数丢失引发报警，此时需更换新电池，之后重置参数并断电重启设备，即可消除因参数异常导致的报警。

若上述操作后报警仍未解除，建议使用 FANUC Servo Guide 软件采集信号波形做深度分析，或直接联系发那科官方售后，切勿自行拆解编码器核心部件，防止造成二次损坏。

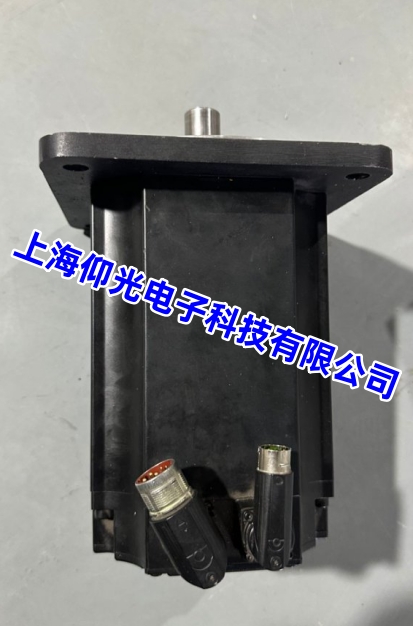

上海仰光电子发那科伺服电机MFAMFA180MBWNFA维修故障：磁铁爆钢、磁铁脱落、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等
