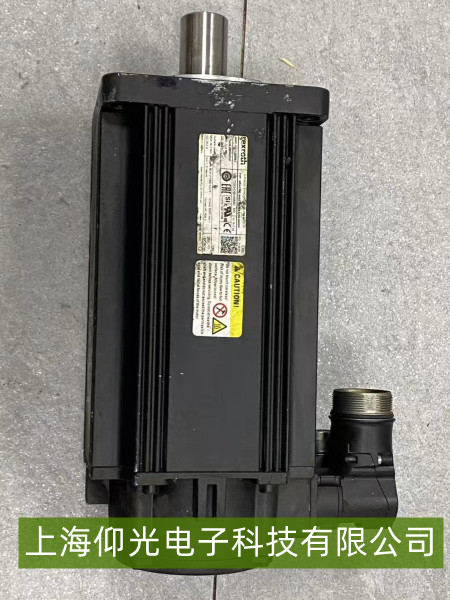

力士乐MSK系列伺服电机编码器故障维修指南

一、常见故障原因分析
力士乐MSK系列伺服电机编码器故障通常表现为电机运行异常（如抖动、定位不准）、驱动器报错（如编码器信号丢失、通信中断）或直接停机。常见原因包括：


物理连接问题
编码器电缆接头松动、端子氧化或线缆破损（如弯折、鼠咬），导致信号传输中断或不稳定。力士乐MSK系列多采用高精度数字/模拟编码器（如EnDat、SSI协议），对连接可靠性要求极高。

编码器硬件损坏
光学元件污染或老化（如光栅尺脏污、发光二极管衰减）；
磁性编码器的磁头/磁环受外力损伤（如撞击导致磁极偏移）；
电子模块故障（如芯片过热烧毁、焊点脱焊）。

环境干扰
强电磁干扰（如附近变频器、大功率电机未屏蔽）或接地不良，可能造成编码器信号畸变，驱动器误判为故障。

机械损伤
电机安装或运行中振动过大，导致编码器与电机轴的同心度偏差，或编码器外壳破裂。


二、维修步骤与方法

基础检查（优先排查连接问题）
断电后检查编码器电缆接头：确认插头锁扣紧固，端子无氧化（可用电子清洁剂擦拭）；
目测电缆外观：重点检查弯曲处、拖链穿线段是否有破损或磨损（若有裂痕需更换电缆）；
重新插拔编码器与驱动器的连接插头，确保接触可靠。

驱动器诊断
通过力士乐驱动器（如SINAMICS系列）的故障代码确认具体问题（例如“编码器信号丢失”“通信超时”）；
检查驱动器参数：确认编码器类型（增量/绝对值）、协议（EnDat/SSI）及分辨率设置与电机铭牌一致。

硬件检测
清洁与校准：若为光学编码器，用无水酒精清洁光栅尺表面；磁性编码器需检查磁环是否完整（无裂纹或脱落）；
信号测试：使用示波器检测编码器输出信号（如A/B相方波是否规则），若信号畸变或丢失，可能编码器内部元件损坏；
替换验证：若有备用编码器，可临时替换测试，确认是否为原编码器故障。

环境与机械调整
检查电机安装环境：远离变频器等干扰源，确保接地线可靠（接地电阻＜4Ω）；
校准同心度：若因振动导致故障，需重新调整电机与负载的联轴器，保证编码器轴与电机轴同轴度≤0.02mm。

专业维修或更换
若检测确认编码器内部元件（如芯片、光栅）损坏，因力士乐MSK系列编码器多为定制化设计，建议联系力士乐官方售后或授权维修中心更换原厂部件，避免兼容性问题。
