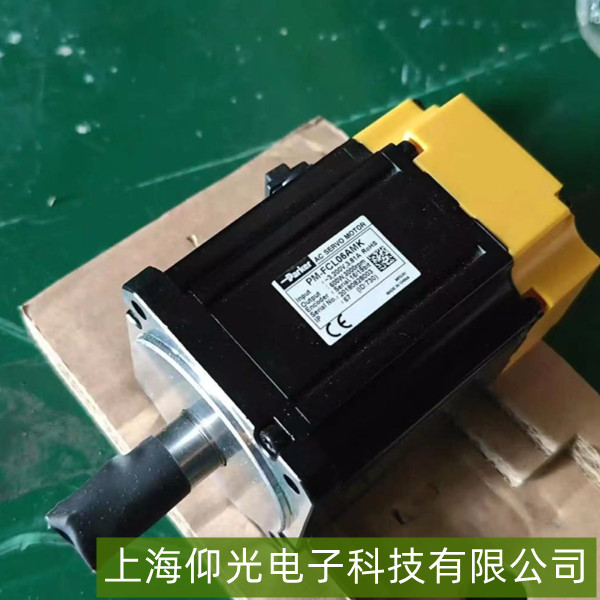

派克SMH110D-0300-20-00伺服电机编码器信号丢失故障维修指南
派克SMH110D-0300-20-00伺服电机编码器信号丢失会导致电机无法正常定位、运行抖动或直接报错（如“编码器通信故障”“位置反馈异常”），需快速定位原因并修复。以下是系统化的维修方法：

一、故障原因分析
编码器信号丢失的常见原因包括：

物理连接问题：编码器线缆（如多芯屏蔽线）因长期振动、弯折导致内部导线断裂、焊点脱焊，或接头（如DB9/航空插头）松动、氧化接触不良。

编码器硬件故障：编码器本身损坏（如光栅盘划伤、LED光源老化、电路板故障），或编码器与电机轴的联轴器松动/磨损，导致信号采集异常。

电磁干扰（EMI）：电机强电回路（如动力线UVW）与编码器信号线未隔离敷设，或附近存在高频设备（如变频器、焊机），干扰信号传输。

驱动器参数/兼容性问题：驱动器编码器类型设置错误（如增量式/绝对式配置不匹配）、采样频率过低，或驱动器与编码器通信协议不兼容。

环境因素：编码器暴露在潮湿、粉尘或高温环境中，导致内部元件腐蚀或性能下降。


二、维修步骤
1. 基础检查与安全断电
断开电机电源（确保驱动器无输出），检查编码器线缆外观：重点查看线缆是否有破损、压痕，接头是否松动（轻轻晃动接头观察驱动器是否报错）。
用万用表测量编码器供电电压（通常为5V±5%或12V±10%，具体参考派克手册），若电压异常（如低于4.5V），可能是驱动器供电模块或线缆压降问题。

2. 连接与接头排查
重新插拔编码器接头，确保接触紧密；若接头氧化，可用电子清洁剂擦拭触点。
检查线缆屏蔽层是否可靠接地（通常屏蔽层在驱动器端单点接地，避免形成回路干扰）。
轻轻晃动线缆（模拟振动状态），观察驱动器是否报错——若此时出现信号丢失，可判定为线缆内部断线，需更换线缆。

3. 编码器硬件检测
若连接正常但信号仍丢失，拆开电机尾部编码器罩（需谨慎，避免碰撞光栅盘），检查光栅盘（增量式）或磁环（绝对式）是否有划伤、污渍（用无水酒精清洁），或机械部件（如联轴器）是否松动。
使用示波器检测编码器输出信号（如A/B相方波信号、Z相零位脉冲），正常时应为规则方波（增量式）或稳定数字信号（绝对式）；若信号畸变、缺失，可判定编码器损坏，需更换同型号编码器（需与派克SMH110D-0300-20-00规格匹配）。

4. 电磁干扰处理
检查动力线（UVW）与编码器信号线是否分开敷设（间距＞20cm），若混穿需用屏蔽线并单独穿管。
在驱动器与编码器信号线路上加装磁环（抑制高频干扰），或确保驱动器侧接地良好（接地电阻＜4Ω）。

5. 驱动器参数与配置
通过派克驱动器调试软件（如Motion Studio）检查编码器类型参数（如分辨率、增量式/绝对式、通信协议），确保与实际编码器一致。
