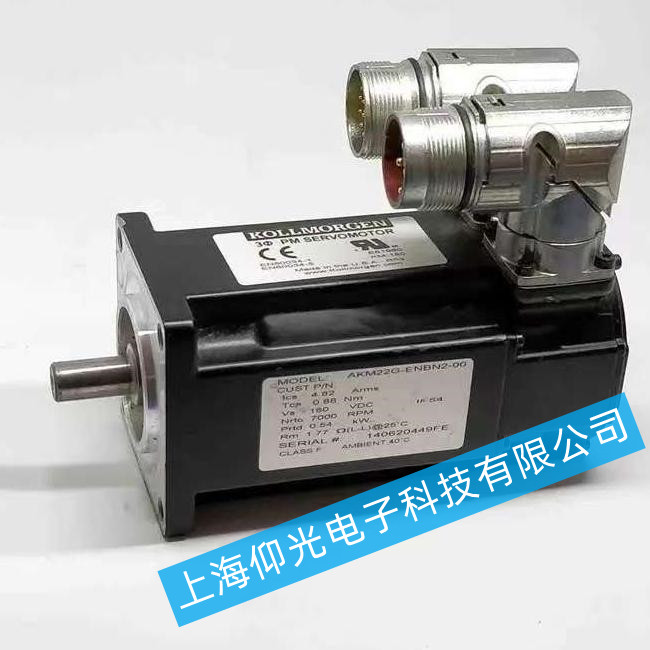

高精度设备科尔摩根伺服电机定位不准故障维修指南

高精度设备中，科尔摩根伺服电机定位不准会直接影响加工或装配精度，以下是针对该故障的维修方法。

一、故障原因分析
机械传动问题

传动部件磨损：联轴器、丝杆、导轨等机械传动部件长期使用后可能出现磨损、间隙增大（如丝杆螺距误差累积、联轴器弹性体老化），导致电机输出的运动无法精准传递至负载端。

安装精度不足：电机与负载的机械连接同轴度偏差过大（如联轴器安装未对中）、丝杆安装垂直度不符合要求，会引起运动过程中的额外偏移或振动，影响定位精度。

电气控制问题

编码器故障：伺服电机内置的编码器（如绝对值/增量式编码器）是定位的核心反馈元件，若编码器出现硬件损坏（如光栅尺污染、电路焊点脱焊）、信号传输干扰（如线缆屏蔽层破损）或零点偏移（长期运行后基准位置丢失），会导致反馈的位置信号与实际位置不符。

驱动器参数设置不当：速度环、位置环的PID参数（如比例增益、积分时间常数）未根据负载惯性匹配调整，可能导致电机响应滞后或超调；电子齿轮比、脉冲当量等参数设置错误，会使指令位置与实际运动量不匹配。

干扰影响：高精度设备周边若存在强电磁干扰源（如变频器、大功率电机），可能通过电源线或信号线耦合干扰编码器信号或驱动器控制信号，导致定位指令执行异常。

环境与负载因素
环境振动：设备运行环境中的持续振动（如相邻设备启停冲击）可能使电机或传动部件处于微幅晃动状态，影响定位的稳定性。
负载突变：负载惯量超出电机额定适配范围（如突然增加的重物），或负载运行过程中出现卡顿（如导轨润滑不足），会导致电机输出力矩不足或运动受阻，最终定位偏差。

二、维修方法
机械传动检查与调整
检查联轴器、丝杆、导轨等传动部件的磨损情况（如联轴器弹性体是否开裂、丝杆螺纹是否磨损），必要时更换同规格部件；重新校准电机与负载的同轴度（使用激光对中仪）和丝杆安装垂直度（通过百分表检测），确保机械连接精度。

电气控制检测与优化
检测编码器信号：用示波器观察编码器输出脉冲信号是否稳定（无丢脉冲、毛刺），检查编码器线缆屏蔽层是否接地良好（避免干扰）；若编码器硬件损坏（如光栅尺污染），需清洁或更换编码器。
调整驱动器参数：根据负载惯量（通过电机手册或实测计算），重新整定速度环、位置环的PID参数（如增大比例增益可提高响应速度，但需避免超调）；核对电子齿轮比、脉冲当量等指令转换参数是否与设备实际需求一致。
抗干扰处理：对编码器信号线和驱动器控制线加装屏蔽层，并单独接地；将动力线（如电源线）与信号线分开布线，避免平行敷设产生电磁耦合。

环境与负载管理
优化设备运行环境，减少周边振动源（如为电机增加减震垫）；检查负载导轨的润滑情况（如涂抹润滑脂降低摩擦），避免负载卡顿；确认负载惯量在电机额定范围内（可通过电机选型手册验证），必要时更换更高惯量适配的电机。
