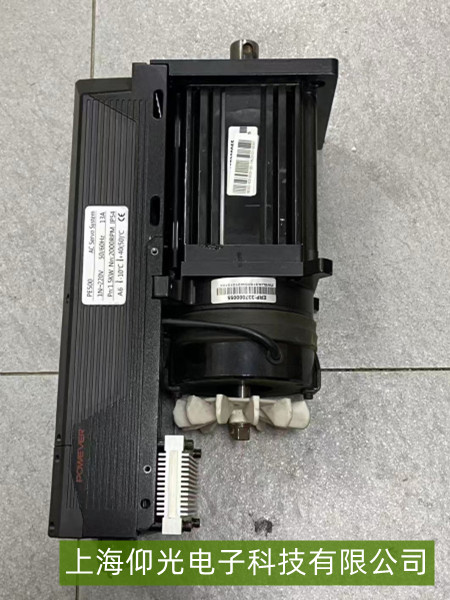

宝九伺服电机编码器信号丢失故障维修

故障原因分析
编码器信号丢失是伺服电机常见故障之一，直接影响电机的位置反馈与精准控制。

主要原因包括：
编码器硬件损坏：长期振动、冲击或高温环境易导致编码器内部元件（如光栅盘、光电传感器、电路板）老化或物理损伤，造成信号输出异常。

连接线路问题：编码器与驱动器间的信号线（如多芯屏蔽线）可能因弯折、磨损、接头松动或进水，引发接触不良或信号中断。

电磁干扰：电机强电回路（如动力电缆）与编码器弱电信号线未有效隔离，或周边存在大功率设备（如变频器、焊机），干扰信号传输。

驱动器兼容性或参数错误：驱动器编码器接口设置（如分辨率、信号类型）与实际编码器不匹配，或参数配置错误导致无法识别信号。

维修方法
检查编码器硬件：断电后拆开电机尾部编码器护罩，观察光栅盘是否划伤、传感器是否有烧蚀痕迹，必要时用万用表检测编码器供电电压（通常为5V或12V）是否正常。若元件明显损坏（如电路板断裂），需更换同型号编码器。

排查连接线路：重点检查信号线接头是否松动、线缆屏蔽层是否破损（可用万用表测通断），重新插拔接头确保接触良好；若线缆老化，需更换带屏蔽层的专用编码器线，并固定走向避免与动力线平行。

消除电磁干扰：将编码器信号线与动力电缆分开敷设（间距≥20cm），或使用金属屏蔽管包裹信号线并可靠接地；检查周边设备是否产生强干扰，必要时增加滤波器。

校准驱动器参数：确认驱动器内编码器类型（如增量式/绝对式）、分辨率等参数与实际编码器一致，必要时恢复出厂设置后重新配置；通过驱动器自诊断功能检测信号质量（如信号幅值、波形）。
