一、编码器损坏的常见类型及典型特征

二、系统检测流程（从易到难）

1. 故障码与基础检查

• 记录驱动器显示的故障码（如 SD2 无信号、SD3 信号异常、0x000E 信号丢失），初步判断故障方向。
• 目视检查编码器线缆是否有破损、挤压痕迹，电机与驱动器连接是否牢固，编码器外壳是否有撞击痕迹、轴端是否漏油（污染码盘）。
• 断电后重新插拔编码器接头（电机端和驱动器端），检查针脚是否弯曲、氧化，用无水酒精清洁针脚后重新锁紧。

2. 线缆与连接检测

• 用万用表导通档逐根测量编码器线缆（A 相、B 相、Z 相、电源正、电源负），排查断线、短路情况，重点检查线缆弯曲处和接头位置。
• 检查屏蔽层：确认单端接地（驱动器侧 PE 端子），避免屏蔽层与信号线接触导致干扰；若屏蔽层破损，需重新处理或更换线缆。
• 替代测试：用同型号正常线缆替换原线缆，若故障消失则为线缆问题。

3. 编码器本体检测

• 电源测试：测量驱动器提供给编码器的电源电压，确认在 5V±0.2V 范围内，若电压异常，检查驱动器电源模块或线缆短路情况。
• 输出信号测试：手动转动电机轴，用示波器测量 A、B 相输出信号，正常应为 5V 左右方波（占空比 50%），A、B 相相位差 90°，Z 相每转输出 1 个脉冲；若信号缺失、波形畸变或幅值不足，说明编码器损坏。
• 拆检码盘：断电后拆下编码器，检查码盘是否有污染、划伤、碎裂或错位，清洁灰尘后重新安装（对准定位标记，保证同心度）。

4. 参数与驱动器接口检测

• 用伦茨调试软件（如 L-force Engineer、EASY software）核对参数：编码器类型（增量型 / 绝对值型）、分辨率（线数）、信号形式（TTL/HTL）、方向设置，确保与编码器手册一致。
• 驱动器接口测试：将正常编码器连接到故障驱动器，若仍报警则为驱动器接口故障；检查接口端子是否氧化、烧蚀，测量限流电阻、保护二极管等外围元件是否正常，若差分接收器芯片（如 74HC245、75176）损坏，需更换芯片或接口板。

三、针对性维修处理方案

1. 信号传输问题修复

• 更换破损线缆：建议使用原厂屏蔽线缆，避免兼容性问题，确保信号完整性。
• 修复接头：剪去氧化的接头部分，重新压接端子，涂抹抗氧化剂，确保连接可靠。
• 重新处理屏蔽层：剥离屏蔽层（长度约 10mm），用专用端子压接后接 PE，确保与金属外壳良好接触。

2. 编码器硬件损坏处理

• 清洁与调整：对可拆解编码器，用无水酒精清洁码盘和光学元件；调整轴承间隙，消除轴向窜动（需专用工具）。
• 更换编码器：选择与原设备匹配的型号（注意轴径、安装方式、分辨率一致），更换后需按驱动器手册执行 “编码器校准”，绝对值编码器需重新设置多圈数据。
• 机械修复：若轴承磨损、齿轮磨损，拆开编码器更换磨损部件；若码盘破裂、转轴变形，直接更换整个编码器。

3. 电源与参数问题处理

• 电源故障：若驱动器电源模块损坏，更换保险电阻、稳压管等故障元件；若线缆短路，修复短路点或更换线缆。
• 参数优化：执行 “编码器自动识别” 功能（部分驱动器支持），或手动修改参数（如 P0201 设编码器类型、P0202 设分辨率），重新进行电机与编码器匹配。

4. 驱动器接口故障修复

• 更换损坏的接口芯片（如 74HC245、75176）、限流电阻、保护二极管等外围元件。
• 若接口电路大面积损坏，更换驱动器控制板（需匹配固件版本）。

四、维修注意事项与预防措施

1. 维修注意事项

• 维修时需佩戴防静电手环，避免损坏精密电子元件。
• 更换编码器后必须进行相位校准或零点调整，确保位置反馈准确，否则会出现定位误差。
• 若使用绝对值编码器，更换后需重新配置通讯协议（如 SSI、EnDat）、地址及波特率参数。

2. 日常预防措施

• 定期维护：每 6 个月检查编码器连接，清理接头氧化层；每年测量 1 次信号质量，记录波形变化。
• 安装与布线：编码器线缆单独敷设（与动力电缆间距≥30cm），弯曲半径不小于线缆直径 10 倍；电机安装确保与负载同心，减少编码器轴应力。
• 环境控制：加装防护罩防止油污、粉尘进入，避免编码器暴露在强电磁环境（如电焊机附近），工作温度控制在 - 10~+70℃。
• 避免过载与冲击：防止电机轴承受过大轴向力，避免对编码器进行强烈冲击或震动。

若维修过程中对电路检测、参数配置不熟悉，建议联系伦茨原厂技术支持或专业维修机构，避免二次损坏设备。

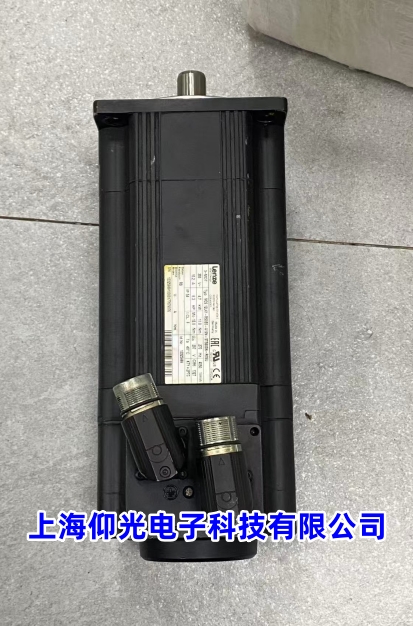

上海仰光电子伦茨伺服电机MCS 12L41-RSOBO-A19N-ST5S0ON-ROSU伺服电机维修故障：磁铁爆钢、磁铁脱落、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等
