发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2025-10-28

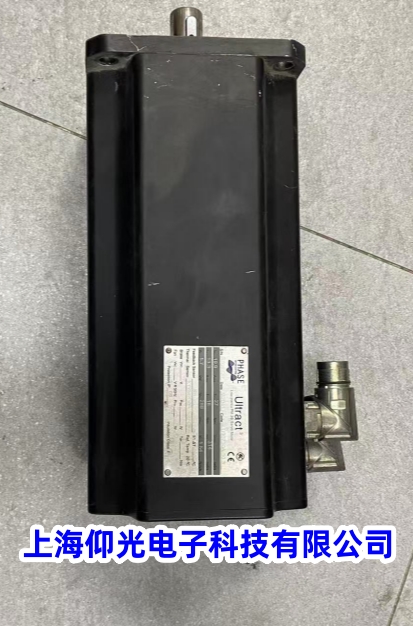

菲仕伺服电机 KTY04-130+3XPTO130 出现卡死转不动故障，核心原因多为外部负载卡阻或电机内部部件损坏（如轴承、磁铁、转子等），需按 “先排除外部、再拆解内部” 的逻辑分步排查维修，以下是详细方案：
-
安全防护：断开电机与驱动器的电源和信号线，等待母线电容放电（至少 10 分钟），避免触电或损坏电子部件；佩戴绝缘手套、防护眼镜，远离磁性敏感设备（电机内置永磁体）。
-
工具与耗材：准备螺丝刀（内六角、十字）、轴承拉拔器、万用表、兆欧表、塞尺、酒精、无尘布、高温润滑脂、同型号高精度轴承（优先菲仕原厂）、高温高强度胶水（如环氧树脂胶）等。
-
状态记录：拆解前记录电机外观（螺丝位置、线缆走向、编码器安装角度），避免组装时出错。
电机卡死的核心是 “转子无法自由转动”，先通过简单操作区分故障范围：
若断开负载后电机轴灵活转动，需聚焦负载端维修：
-
检查传动机构：排查联轴器、减速机、丝杆等部件，是否存在轴承损坏、齿轮咬合不良、异物缠绕（如金属碎屑、线缆）或部件松动。
-
处理负载问题：更换损坏的传动部件，清理异物，重新紧固松动的连接螺丝；对传动机构加注润滑脂，确保运行顺畅；确认负载是否超过电机额定扭矩，必要时减轻负载或更换适配电机。
若断开负载后仍卡死，需拆解电机检查内部结构，按以下优先级排查：
-
轴承损坏（最常见原因）
-
检查现象：轴承内圈、外圈或滚珠磨损、碎裂，转子被卡住；转动时有异响、卡顿感，或轴承表面有锈迹、滚珠脱落。
-
维修步骤：用轴承拉拔器拆下旧轴承，清理轴承座内油污和杂质；更换同型号菲仕原厂或认证轴承（匹配轴径和座径）；安装时涂抹少量高温润滑脂（避免溢出污染绕组），确保轴承与轴、轴承座配合紧密，无松动。
-
转子 “扫膛”（转子与定子摩擦）
-
检查现象：转子表面或定子内壁有明显摩擦划痕，转动阻力极大甚至卡死；用塞尺测量定转子间隙，正常应均匀（约 0.2-0.5mm），若某侧间隙为 0，说明转子偏移。
-
维修步骤：若因轴承磨损导致偏移，更换轴承后重新调整间隙；若定子内有异物（铁屑、磁铁碎片），用酒精清洁定子内壁和转子表面；若转子轴弯曲（径向跳动＞0.05mm），需专业设备校直，严重时更换转子。
-
磁铁脱落 / 碎裂卡阻
-
检查现象：转子表面永磁体松动、脱落，或碎片卡在定转子之间，导致完全卡死（与前期磁铁脱落故障相关）。
-
维修步骤：用非磁性镊子清理间隙内所有碎片；若磁铁仅松动，清洁磁铁和转子表面后，涂抹高温高强度胶水，对齐原位置压紧（胶带固定 24 小时固化）；若磁铁碎裂，更换与原规格一致的永磁体（注意磁极方向，避免磁路抵消）。
-
定子绕组短路 / 变形
-
检查现象：绕组表面有焦黑、融化痕迹，铜线粘连；用万用表测量三相绕组电阻，若某相电阻为 0 或远小于其他相（正常三相平衡误差≤5%），说明短路。
-
维修步骤：轻微短路可通过绝缘漆浸泡烘干修复；严重时需专业绕线厂重绕绕组（匹配原匝数、线径和绝缘等级）；若绕组变形卡住转子，需小心矫正绕组形状，避免触碰转子。
-
编码器卡阻
-
检查现象：编码器内部码盘碎裂、轴承卡死，通过机械结构卡住转子（较少见）；手动转动编码器轴，若无法转动或信号异常。
-
维修步骤：拆下编码器端盖，检查码盘和轴承；更换损坏的码盘或轴承，若编码器整体损坏，需更换同型号菲仕原厂编码器，确保与驱动器信号匹配。
-
重新组装：按拆解相反顺序安装端盖、轴承、编码器、外壳，对角均匀拧紧螺丝，避免端盖变形导致轴承卡滞；注意保护编码器，避免磕碰或接线错误。
-
初步检测：手动转动电机轴，确保顺畅无阻力、无异响；用万用表复测三相绕组电阻（平衡误差≤5%），用 500V 兆欧表测绕组对地绝缘电阻（≥50MΩ）。
-
通电测试：连接驱动器，设置电机基本参数（型号、极对数、额定电流）；空载低速（500rpm）正反转运行 30 分钟，监测外壳温度（≤60℃），无异常噪音、振动；逐步增加负载至额定负载的 100%，运行 1 小时，确认转速、扭矩正常，电流无波动。
-
维修禁忌：禁止使用普通胶水替代专用高温胶，避免磁铁再次脱落；无专业经验者切勿拆解编码器，以免造成信号丢失；更换部件需用菲仕原厂或认证配件，确保兼容性。
-
预防措施：
-
定期维护：每 6 个月清理电机外壳积灰、检查散热情况；每年检测轴承润滑状态、磁钢固定情况，更换老化润滑脂。
-
规范操作：避免电机过载运行，安装时确保联轴器找正（径向偏差≤0.1mm，角偏差≤0.1°），避免轴端受力敲打。
-
环境优化：高温环境加装散热装置，潮湿、多粉尘场景加装防尘罩，减少部件腐蚀和磨损。
-
参数设置：核对伺服驱动器参数（如扭矩限制、加减速时间），避免参数错误导致负载异常。
若以上步骤无法解决故障，或电机内部部件（如转子、定子）严重损坏，建议联系菲仕官方售后或专业伺服电机
