一、优先排查机械连接问题（最常见诱因）

1. 检查电机与负载的耦合 / 传动结构
   • 耦合器（如弹性联轴器、梅花联轴器）：查看是否存在磨损、开裂、安装偏移（同轴度偏差），若耦合器松动或偏心，会导致运行中受力不均引发抖动，需重新校准同轴度（建议≤0.1mm），更换损坏的耦合器；
   • 传动部件（如齿轮、皮带、丝杠）：若为齿轮传动，检查齿面磨损、啮合间隙是否过大（超过设计值 15% 需调整或更换）；皮带传动需确认皮带张紧度（过松易打滑、过紧易卡顿），丝杠传动需检查导轨润滑是否充足、丝杠轴承是否磨损（转动时有无异响）。
2. 检查电机安装与负载负载特性
   • 电机固定：确认电机地脚螺栓是否松动，安装面是否平整（若安装面变形，会导致电机运转时径向受力）；
   • 负载负载：若负载存在 “卡滞”（如导轨异物、负载过载），会导致电机运行中扭矩波动，可断开电机与负载的连接，单独手动转动电机轴（应无卡顿、异响），再手动转动负载轴（确认负载是否顺畅），区分抖动来源是电机还是负载。

二、排查伺服驱动器参数匹配与控制信号问题

1. 确认驱动器参数与电机型号匹配

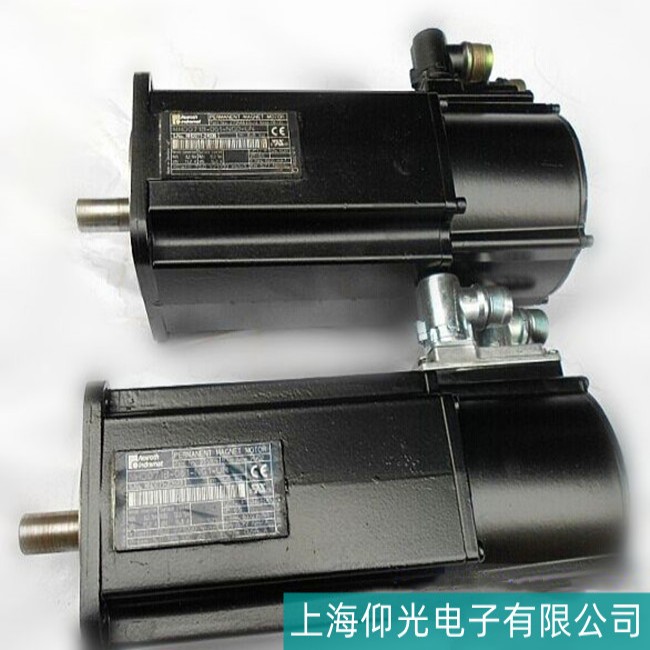

   该电机为力士乐 MSK 系列永磁同步伺服电机，需确保配套驱动器（如力士乐 HCS 系列）已正确加载电机 “参数包”（或手动输入电机额定参数）：
   • 关键参数核对：电机额定功率（0.4kW）、额定转速（6000rpm）、额定电流、电机极对数、编码器类型（该型号带增量式编码器），若参数错填（如极对数错误），会导致驱动器输出磁场与电机转子磁场不匹配，引发运行抖动；
   • 恢复出厂参数：若参数被误修改，可通过驱动器面板或软件（如 Rexroth IndraWorks）恢复出厂设置，重新进行 “电机识别”（部分驱动器需执行 “静态识别” 或 “动态识别”，确保驱动器准确获取电机电气参数）。
2. 检查控制信号与反馈信号
   • 编码器反馈：编码器是伺服闭环控制的核心，若编码器线缆接触不良、屏蔽层破损（受干扰），或编码器本身故障，会导致位置 / 速度反馈不准，引发抖动：
     • 线缆检查：查看编码器线缆（通常为多芯屏蔽线）是否有破损、接头松动，重新插拔编码器插头并紧固，确保屏蔽层可靠接地（避免电磁干扰）；
     • 编码器测试：通过驱动器软件读取编码器 “脉冲计数”“转速反馈” 是否稳定，若反馈值波动过大（如静止时反馈转速≠0），需更换编码器（该电机编码器为内置式，需专业人员拆解更换，避免损坏电机绕组）；
   • 控制信号：若为外部脉冲控制（如 PLC 发送脉冲），检查脉冲线、方向线是否受干扰（与动力线分开布线，间距≥10cm），脉冲频率是否在驱动器允许范围（过高易导致响应滞后），可暂时切换为 “驱动器内部速度模式”（无外部信号），若抖动消失，说明外部控制信号存在问题。

三、排查伺服驱动器输出与电源问题

1. 检查驱动器输出侧与电机绕组
   • 输出接线：断开驱动器电源，检查驱动器 U、V、W 端子与电机接线端的连接是否牢固，有无虚接、氧化（用砂纸打磨接线端子，重新紧固），避免因接触不良导致三相电流不平衡；
   • 绕组绝缘与通断：用万用表（电阻档）测量电机 U、V、W 三相绕组的直流电阻，正常情况下三相电阻应基本一致（偏差≤5%），若某一相电阻无穷大（开路）或为 0（短路），说明绕组烧毁或匝间短路，需拆解电机维修绕组（更换漆包线，重新浸漆烘干）；
   • 绝缘测试：用兆欧表（500V 档）测量电机绕组与机壳的绝缘电阻，正常应≥10MΩ，若绝缘电阻＜0.5MΩ，说明绕组受潮或绝缘层破损，需烘干电机（温度≤80℃，避免高温损坏永磁体）或更换绕组。
2. 检查电源与驱动器硬件
   • 输入电源：测量驱动器输入侧三相（或单相）电压是否稳定，波动是否超出允许范围（通常为额定电压 ±10%），若电源波动大，需加装稳压电源或电抗器；
   • 驱动器故障：若驱动器内部 IGBT 模块、电流检测电路故障，会导致输出电流不平衡，引发电机抖动，可通过驱动器面板查看是否有 “过流”“过压”“电流不平衡” 等故障代码（如力士乐 HCS 驱动器故障代码 F2001 为过流），若有代码，需维修或更换驱动器功率模块、检测电路。

四、排查电机本体核心部件故障

1. 永磁体检查（同步电机特有）
   该电机为永磁同步电机，若转子永磁体退磁、充磁不均匀，会导致电机输出扭矩波动，引发抖动：
   • 简易判断：断开电机与负载，驱动器设为 “速度模式”，低速运行（如 500rpm），用手触摸电机外壳，若感觉振动频率随转速同步变化，且无机械卡滞，可能是永磁体问题；
   • 专业检测：需用专用设备测量永磁体磁通量，若磁通量低于标称值 80%，需重新充磁（注意充磁参数与原磁体匹配，避免过充损坏）。
2. 轴承检查
   电机轴承磨损会导致转子径向跳动过大，运行中产生周期性抖动：
   • 手动检查：断开电机电源，用手转动电机轴，感受是否有明显卡顿、异响，或轴向 / 径向窜动（正常窜动量≤0.1mm）；
   • 更换轴承：若轴承故障，需拆解电机（注意标记转子位置，避免永磁体吸附杂物），更换同型号轴承（通常为深沟球轴承，如 6002、6003 系列），更换后添加耐高温润滑脂（润滑脂量为轴承内部空间的 1/3~1/2）。

五、维修后测试与验证

1. 空载测试：电机与负载断开，驱动器设为 “内部速度模式”，从低速（如 100rpm）逐步升至额定转速（6000rpm），观察电机运行是否平稳，用振动测试仪测量振动值（正常≤0.1mm/s），同时通过驱动器软件查看三相电流是否平衡（偏差≤10%）；
2. 带载测试：连接负载后，逐步增加负载（从 50% 负载到额定负载），观察运行中是否仍有抖动，记录驱动器输出扭矩、转速反馈是否稳定，确保负载运行时无异常噪音；
3. 长期稳定性测试：带额定负载连续运行 1~2 小时，监测电机温升（外壳温度≤80℃，绕组温度≤120℃），确认无抖动复发、故障代码触发。

注意事项

1. 拆解电机时，需避免永磁体吸附铁屑等杂物，同时防止永磁体高温（＞120℃会导致退磁）；
2. 编码器更换需严格对齐相位（部分型号有相位标记），否则会导致伺服报警；
3. 若为工业现场紧急维修，可先更换同型号电机进行替换测试，快速判断是否为电机本体故障，再对故障电机进行离线维修。
