发布者：WJJ    来源：上海仰光电子科技有限公司     发布时间：2025-8-21

一、故障原因分析（先定位根源，避免维修后复发）

• 过载或过流：驱动系统输出电流过大、负载超出电机额定值，导致电机长时间过热，永磁体因高温膨胀、退磁甚至碎裂，同时转子与定子摩擦加剧，钢质部件（如铁芯）磨损。
• 机械冲击 / 振动：电机安装时遭受外力撞击，或运行时机械负载振动过大，导致永磁体粘结剂失效、脱落，甚至转子铁芯与定子碰撞（扫膛），损坏钢质结构。
• 安装不当：电机与负载的同心度偏差过大（超过 0.1mm），或联轴器刚性过强，导致转子轴承受力不均、磨损，进而引发转子偏移与定子扫膛，最终损坏磁铁和钢质部件。
• 环境与老化：长期处于高温（超过电机额定工作温度，通常为 100-120℃）、潮湿环境，永磁体性能衰减、锈蚀，或内部粘结剂老化，导致磁铁碎裂；钢质部件（如铁芯硅钢片）锈蚀后强度下降，易受冲击损坏。

二、维修步骤（按安全 - 检测 - 修复 - 测试流程操作）

1. 安全准备与断电

• 先断开电机与驱动系统的电气连接（拔掉动力线和编码器线），确保完全断电，避免维修时触电或驱动系统误动作。
• 记录电机原始安装位置（如联轴器定位、接线相位），避免复装时出错。

2. 拆卸与可视化检测

• 永磁体（转子）：观察是否有碎裂、掉块、脱落，或因高温导致的变色（正常为深色，过热后可能发灰 / 焦黑）；检查磁铁与转子铁芯的粘结是否松动（用手轻推磁铁，若晃动则粘结失效）。
• 定子铁芯：查看内圈是否有摩擦痕迹（扫膛会留下环形划痕）、硅钢片是否变形或松动（过流可能导致硅钢片过热膨胀）。
• 轴承与轴：检查轴承是否卡滞、异响（磨损会导致转子偏移）；轴的同心度是否偏差（用百分表测量，允许误差≤0.05mm）。
• 绕组与编码器：观察绕组是否有焦糊味、绝缘层破损（过流可能烧毁）；编码器是否因振动错位（影响位置反馈，间接导致过载）。

3. 针对性修复（核心步骤）

• 永磁体更换：

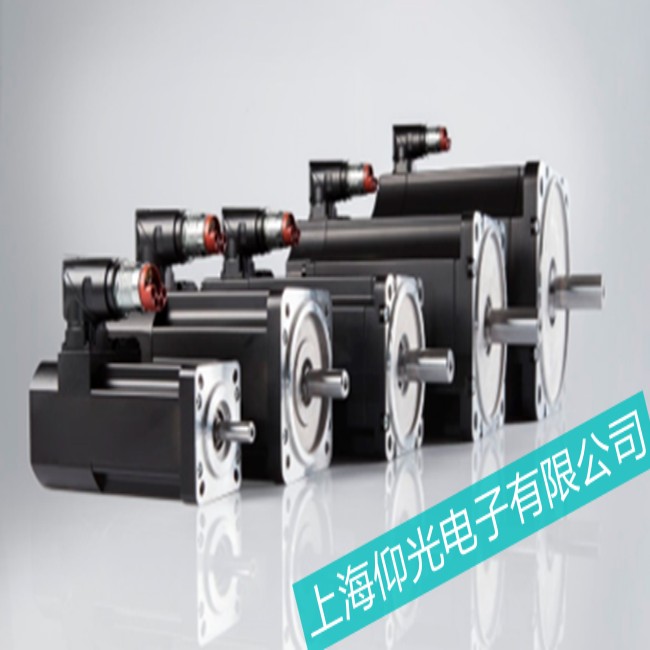

  • 需使用与原型号匹配的永磁体（贝加莱 8MSA4XR0-67 通常为钕铁硼材质，牌号需参考手册，确保磁力强度一致）。
  • 清理转子铁芯残留的旧粘结剂（用酒精擦拭），涂抹耐高温环氧胶（耐温≥150℃），将新磁铁按原极性方向（N/S 极需与定子磁场匹配）粘贴，固化 24 小时以上。
  • 若磁铁有充磁要求，需在粘贴后进行定向充磁（需专用充磁设备，避免磁力不足或极性错误）。
• 定子铁芯修复：
  • 若仅轻微划痕，用细砂纸（800 目以上）打磨光滑，去除毛刺；若硅钢片变形或松动，需用专用夹具复位，必要时更换定子组件（严重变形会导致磁场不均匀，引发振动）。
• 轴承与轴修正：
  • 更换磨损的轴承（建议用同型号进口轴承，如 SKF 或 NSK），安装时涂抹高温润滑脂（耐温≥120℃）；
  • 若轴有弯曲（跳动量＞0.05mm），需用校直机修正，或直接更换转子轴（避免复装后再次扫膛）。
• 辅助部件处理：
  • 绕组若有轻微过热，重新浸漆烘干（增强绝缘）；若烧毁则需重新绕制（需匹配原匝数、线径和绝缘等级）。
  • 编码器错位需重新校准，确保与转子同步（参考贝加莱编码器校准手册）。

4. 复装与测试

• 装配要求：复装时严格保证转子与定子的同心度（用塞尺测量气隙，圆周各点偏差≤0.03mm）；拧紧端盖螺丝时均匀受力（避免壳体变形）。
• 测试验证：
  • 空载测试：通电后运行 30 分钟，用红外测温仪检测壳体温度（正常≤70℃），听是否有异响（轴承或扫膛会产生高频噪音）。
  • 负载测试：连接驱动系统，施加 50%、100% 额定负载，用示波器检测电流波形（应平稳无畸变），用转速计确认转速与指令一致。
  • 耐久性测试：连续运行 8 小时，检查磁铁是否松动、轴承温度是否稳定（温升≤40K）。

三、注意事项（避免二次故障）

1. 根源排查：维修后需检查驱动系统参数（如电流限幅、过载保护阈值），确保与电机额定值匹配；机械负载是否卡滞（用手转动负载，应无明显阻力）。
2. 环境控制：若电机工作在高温 / 潮湿环境，需加装散热风扇或防护罩（湿度＞85% 时需做防潮处理）。
3. 专业工具：拆卸定子、更换磁铁时需用专用拉马、夹具，避免损伤精密部件（贝加莱伺服电机公差较小，暴力操作易导致永久损坏）。
