发布者：WJJ    来源：上海仰光电子科技有限公司     发布时间：2025-8-19

一、编码器磨损的常见表现与原因

1. 典型故障现象

• 电机运行时速度波动大，低速时出现 “卡顿” 或 “爬行”；
• 定位精度下降，重复定位误差超 0.1mm（视机械结构）；
• 驱动器报 “位置反馈丢失”“编码器信号错误” 等故障；
• 手动转动电机轴时，编码器信号输出断断续续（用示波器可观察到脉冲缺失）。

2. 核心磨损原因

• 机械磨损：
  编码器码盘（玻璃或金属材质）与读取头（光电 / 磁电传感器）之间因长期摩擦、振动导致码盘刮伤、刻度磨损；或轴承老化（编码器内置轴承）导致轴窜动，加剧码盘与读取头的机械接触。
• 污染侵蚀：
  电机密封不良，油污、粉尘进入编码器内部，附着在码盘或读取头上，造成信号读取异常（类似 “磨损” 的误判）；潮湿环境导致金属码盘锈蚀。
• 接线与接头磨损：
  编码器信号线长期弯曲、拉扯，导致内部芯线断裂或屏蔽层磨损（引入干扰）；插头针脚氧化、变形，接触电阻增大。

二、维修步骤（需洁净环境与精密工具）

1. 故障确认与安全准备

• 信号检测：
  用示波器连接编码器输出端（A、B、Z 相），手动转动电机轴，观察波形：正常应为连续方波（占空比 50%±10%），若出现脉冲缺失、波形畸变或幅度骤降，说明编码器磨损或污染。
• 安全防护：
  断电后等待驱动器电容放电（至少 10 分钟）；编码器为精密部件，需在无尘工作台操作，避免用手触碰码盘和读取头（防止指纹污染）。

2. 编码器拆解与检查

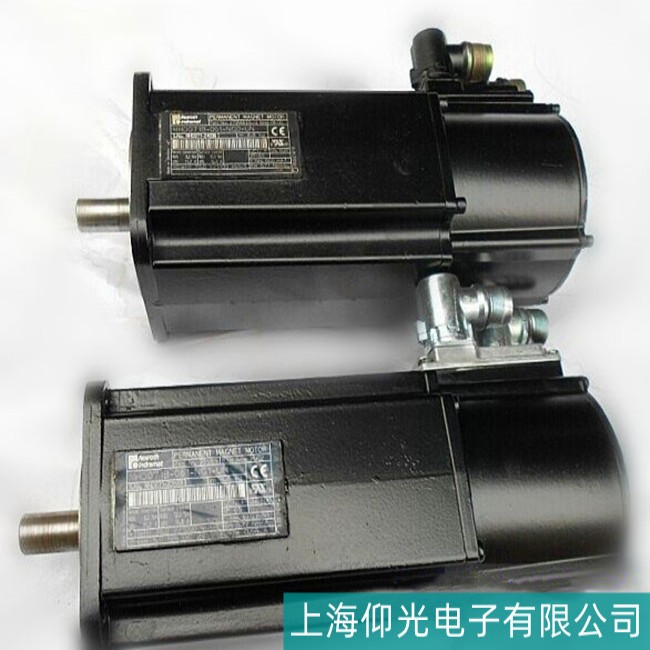

• 拆解步骤（按原厂结构，MKD041B 通常为后置式编码器）：
  1. 拆下电机后端盖固定螺丝（注意标记端盖与壳体的对位关系，避免重装时相位偏移）；
  2. 小心拔下编码器信号线插头（记录引脚定义，如电源 +、地、A 相、B 相、Z 相）；
  3. 拆下编码器固定螺丝（通常 3-4 颗 M2.5 螺丝），取下编码器总成（避免拉扯内部引线）。
• 关键部件检查：
  • 码盘：检查表面是否有划痕、磨损、油污或锈蚀（玻璃码盘易碎，需轻放）；金属码盘是否变形、刻度是否清晰。
  • 读取头：观察传感器镜头是否磨损、污染（如油污覆盖导致信号衰减）；引脚焊点是否虚焊、断线。
  • 内置轴承：转动编码器轴（与电机轴联动部分），感受是否有卡滞、异响，判断轴承是否磨损（正常应转动顺滑，无轴向窜动）。
  • 线路：检查内部排线是否有折痕、断裂，屏蔽层是否完好（破损会引入电磁干扰）。

3. 针对性维修与部件更换

• 轻度污染处理（无明显磨损时）：
  1. 用无水酒精浸湿无尘棉签，轻轻擦拭码盘表面和读取头镜头（玻璃码盘避免用力刮擦）；
  2. 用压缩空气（无油无水）吹净残留酒精和灰尘，静置 5 分钟待酒精挥发；
  3. 检查插头针脚，用细砂纸（2000 目）打磨氧化层，重新插拔测试接触是否良好。
• 机械磨损修复：
  • 码盘磨损：必须更换同型号码盘（需匹配分辨率，如 1024 线、2048 线，MKD041B 常用 13 位或 17 位编码器），注意码盘与轴的同心度（偏差≤0.02mm），用专用胶水固定（避免偏心导致信号波动）。
  • 轴承磨损：更换编码器内置轴承（多为微型深沟球轴承，如 688ZZ、693ZZ），安装时确保轴向间隙≤0.01mm（过紧会导致转动卡滞，过松会增加磨损）。
  • 读取头损坏：更换同型号光电 / 磁电传感器（需与码盘类型匹配，如增量式 / 绝对式），焊接时使用恒温烙铁（温度≤300℃），避免烫坏芯片。
• 线路修复：
  若信号线内部断裂，需更换同规格屏蔽线（线径 0.12mm²，屏蔽层覆盖率≥85%），接头处用热缩管密封，确保屏蔽层可靠接地（防止干扰）。

4. 重组与校准

• 组装要点：
  1. 编码器安装时，确保码盘与读取头的间隙符合原厂标准（通常 0.2-0.5mm，可通过垫片调整），间隙过大 / 过小都会导致信号异常；
  2. 按拆解标记复位端盖，均匀紧固螺丝（扭矩 0.8-1.2N・m），避免壳体变形挤压编码器；
  3. 重新连接信号线，核对引脚定义（错误接线会烧毁编码器）。
• 信号校准：
  1. 通电后用伺服调试软件（如 IndraWorks）读取编码器信号：
     • 检查 A/B 相正交性（相位差 90°±5°），若偏差过大，微调编码器安装角度；
     • 验证 Z 相（零位信号）是否在固定位置输出，确保定位基准准确。
  2. 低速运行电机（100-500rpm），监控位置反馈是否连续无跳变，高速运行（额定转速）时信号是否稳定（无丢脉冲）。

三、预防措施与维修建议

1. 安装与防护：
   • 电机后端盖密封圈定期检查（每 6 个月），老化后及时更换（防止油污、粉尘侵入）；
   • 编码器线缆固定牢固，避免悬垂或与其他部件摩擦（可加波纹管保护）。
2. 运行维护：
   • 避免电机在剧烈振动环境下运行（振动加速度≤10m/s²），必要时加装减震垫；
   • 环境温度控制在 - 20~70℃，湿度≤85% RH（防止码盘结露锈蚀）。
3. 专业提示：
   • 该型号编码器多为高精度增量式（如 HIPERFACE 协议），更换后需进行 “零位校准”（通过驱动器自动校准功能），否则会影响定位精度；
   • 若磨损涉及编码器内部芯片（如信号处理电路），建议更换编码器总成（原厂配件可保证兼容性），而非单独更换芯片（调试难度大）。
