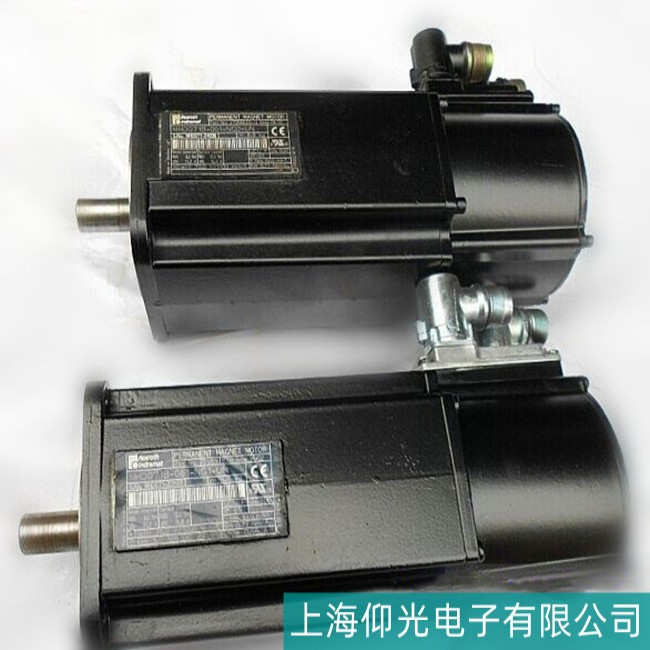

一、故障原因定位（机械 / 电气双维度）

1. 机械卡滞（最常见，手动转动轴时明显受阻）

• 轴承损坏：前后轴承磨损、滚珠碎裂或保持架断裂，导致转子被卡滞（转动时伴随 “咯噔” 异响或完全锁死）。
• 转子扫膛：转子与定子气隙异常（如轴弯曲、轴承游隙过大），导致永磁体与定子铁芯摩擦，形成 “抱死”（多伴随磁铁磨损、定子绕组划痕）。
• 异物侵入：电机内部进入金属碎屑、粉尘或油污凝结物，卡在气隙或轴承座内，阻碍转子转动（多见于无防尘罩的恶劣环境）。
• 轴系卡阻：电机轴与外部负载（如联轴器、齿轮箱）连接过紧、对中不良，或负载端卡滞（如丝杠卡死），间接导致电机轴被 “拽死”（需区分 “电机自身卡滞” 还是 “负载联动卡滞”）。
• 制动器未释放：若电机带电磁制动器（部分 MKD 系列可选配），制动器线圈未通电、衔铁卡滞或弹簧失效，导致刹车片抱死电机轴（手动转动时阻力极大，且制动器部位温度可能异常）。

2. 电气锁死（手动可转动，通电后卡死）

• 绕组短路 / 接地：三相绕组间短路或对地击穿，导致驱动器输出过流保护，强制锁死电机（通电时驱动器报 “过流”“短路” 故障码）。
• 编码器故障：编码器信号异常（如码盘损坏、线缆断线），驱动器无法获取转子位置信号，进入 “安全锁死” 状态（通电后电机无动作，驱动器报 “编码器故障”）。

二、维修操作步骤（按 “先机械后电气” 顺序排查）

1. 初步判断：区分 “机械卡滞” 还是 “电气锁死”

• 手动转动测试：断开电机与驱动器、负载的连接，单独转动电机轴伸端：
  • 若完全转不动或阻力极大：判定为机械卡滞，重点排查轴承、气隙、制动器等机械部件；
  • 若手动可轻松转动，但通电后不转且驱动器报错：判定为电气锁死，重点检查绕组、编码器。

2. 机械卡滞的排查与修复

（1）拆卸前的外部检查

• 检查电机外壳是否变形（碰撞可能导致端盖挤压转子）；
• 查看轴伸端是否有异物缠绕（如线缆、碎屑），联轴器是否过紧（松开联轴器螺丝后再试转，排除负载联动卡滞）；
• 若带制动器，测量制动器线圈电压（通常 DC24V），确认是否通电（不通电时制动器默认抱紧，属正常；若通电后仍抱紧，则制动器卡滞）。

（2）拆解电机，检查内部机械结构

• 步骤 1：拆卸制动器（若有）
  拆除制动器端盖，检查刹车片是否与电机轴抱死：
  • 若刹车片卡滞，清理刹车片表面油污、锈蚀，检查衔铁是否灵活（可用酒精擦拭接触面）；
  • 若弹簧断裂或线圈烧毁，更换同型号制动器组件（需匹配原线圈电压、制动力矩）。
• 步骤 2：拆卸前后端盖，取出转子
  • 拆除前端盖（轴伸端）和后端盖（编码器侧），记录螺丝位置（不同位置螺丝长度可能不同，避免混装）；
  • 缓慢抽出转子（动作平稳，避免与定子碰撞），重点检查：
    • 轴承状态：转动轴承外圈，若有卡顿、异响或滚珠脱落，直接更换同型号轴承（MKD041B 常用轴承型号如 SKF 6203/6204，需确认尺寸：内径 17mm/20mm，外径 40mm/52mm）；
    • 气隙与扫膛痕迹：观察定子内壁是否有摩擦划痕（对应转子磁铁是否磨损），用百分表测轴的径向跳动（正常≤0.02mm，超差说明轴弯曲）；
    • 内部异物：清理气隙、轴承座内的金属碎屑、粉尘（可用吸尘器 + 软毛刷，避免划伤定子绝缘层）。
• 步骤 3：修复或更换损坏部件
  • 轴承损坏：用拉马工具拆除旧轴承，新轴承采用 “热套法” 安装（加热至 80-100℃后套入轴颈，避免硬敲），并补充专用润滑脂（如锂基润滑脂，填充量为轴承空间的 1/3-1/2）；
  • 轴弯曲：若径向跳动超差（＞0.05mm），需对轴进行校直（精密校直机操作，避免过度受力导致磁铁脱落），严重弯曲时需更换转子总成；
  • 扫膛磨损：若定子绕组绝缘层未破损，仅清理表面划痕；若绝缘层破损，需重新绕制绕组（按原参数：线径、匝数、接法，确保三相平衡）。

3. 电气锁死的排查与修复

（1）绕组检测

• 用万用表测三相绕组电阻：正常情况下三相电阻平衡（偏差≤5%，MKD041B 额定电阻约几欧，具体参考手册），若某相电阻为 0 或远小于其他相，说明绕组短路；
• 用兆欧表测绕组对地绝缘：需≥100MΩ，若≤0.5MΩ，说明绕组接地（多因扫膛导致绝缘层破损）；
• 修复方案：短路 / 接地绕组需重新绕制（建议专业绕线设备，保证匝数精度），绕制后浸漆烘干（增强绝缘强度）。

（2）编码器检测

• 检查编码器线缆：是否有断线、接头松动（Hiperface 编码器线缆需区分电源、信号引脚）；
• 用示波器测编码器信号：连接驱动器后，手动转动电机，观察 A/B 相脉冲是否连续、无畸变，零位信号是否正常；若信号缺失或紊乱，可能是码盘污染、感光元件损坏；
• 修复方案：清洁码盘（用无水酒精擦拭）、更换编码器线缆，或直接更换同型号编码器（如 Hiperface 13 位绝对值编码器）。

4. 组装与校准

• 机械回装：
  • 按拆解相反顺序安装轴承、转子、端盖，均匀拧紧端盖螺丝（对角线分步拧，力矩符合手册要求，通常 2-3N・m），避免端盖歪斜导致气隙不均；
  • 回装后手动转动电机轴，确保无卡滞、无异响（转动顺滑，阻力均匀）。
• 电气校准：
  • 连接驱动器，输入电机参数（型号、额定电流、编码器类型）；
  • 执行 “编码器相位校准”（通过驱动器自动校准或手动设定零点），确保转子位置信号与绕组电流匹配。

5. 运行测试

• 空载测试：通电运行 30 分钟，监测电机温度（≤70℃）、振动（≤0.1mm/s），用听诊器听是否有异常噪音；
• 带载测试：连接负载（确保联轴器对中良好：径向偏差≤0.1mm，角向偏差≤0.1°），按 30%/50%/100% 额定负载测试，确认转速稳定、无卡滞，驱动器无报错。

三、预防复发措施

• 定期维护机械部件：每 6 个月检查轴承状态（转动顺滑度、游隙），补充润滑脂；每年清洁电机内部（尤其恶劣环境下），避免异物堆积。
• 优化负载连接：联轴器选用弹性型（如梅花联轴器），减少对中误差导致的轴系应力；安装前校准负载与电机轴的同轴度。
• 监控电气参数：通过驱动器实时监测绕组电流（避免长期超过额定值 1.5 倍）、温度（设置过热保护阈值≤100℃），及时预警异常。
• 制动器保养：带制动的电机，每 3 个月检查制动器线圈电压、刹车片磨损，避免油污污染刹车片。

注意事项

• 转子永磁体磁性极强，拆解时需远离铁磁性工具（如扳手），避免被吸附导致部件碰撞损坏；
• 若缺乏精密轴承安装工具（如热套设备）或编码器校准经验，建议由力士乐授权服务商维修，避免因装配误差导致二次故障。
