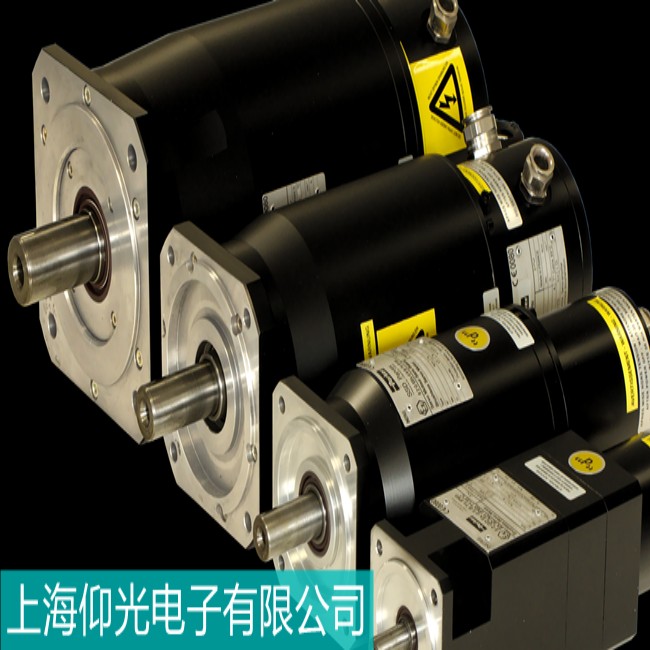

西门子伺服电机 1FK7083-5AF71-1UA0 电机发热发烫故障维修

一、发热原理与危害

• 绝缘漆老化（寿命缩短 50% 以上），甚至线圈短路；
• 轴承润滑脂碳化，加剧机械磨损；
• 永磁体退磁（尤其高温环境下，退磁阈值约 150℃~200℃），导致扭矩下降。

二、故障排查流程

1. 温度检测与环境评估

• 测温工具：
  • 红外测温仪（非接触式，测量外壳温度，正常≤80℃）；
  • 埋置式 PT100 传感器（若电机内置，通过驱动器读取绕组温度，阈值≤130℃）。
• 环境检查：
  • 通风是否受阻（如风扇罩积尘、机柜散热孔堵塞）；
  • 环境温度是否超标（额定运行环境温度为 - 10℃~40℃，超过需强制冷却）；
  • 电机安装是否垂直（水平安装可能导致散热不均）。

2. 电气系统排查

• 负载与电流监测：
  • 用驱动器监控软件（如 Starter）查看实时电流：
    • 额定电流：参考电机铭牌（1FK7083 约 12~15A），若持续超过 110% 额定值，判定为过载；
    • 三相电流是否平衡（偏差≤5%），不平衡可能由绕组故障或电源缺相引起。
• 电压与电源质量：
  • 测量输入电压（三相 380V±10%），电压过低会导致电机励磁电流增大，发热加剧；
  • 用示波器检测电源谐波（THD≤5%），高次谐波会引起转子涡流损耗增加。

3. 机械系统检查

• 轴承状态：
  • 手动转动电机轴，感受阻力是否均匀（卡顿可能为轴承磨损）；
  • 听运行声音：若有 “沙沙” 声或周期性异响，可能是轴承缺油或滚珠磨损（可通过振动检测仪测量加速度值，正常≤2.5m/s²）。
• 负载连接：
  • 检查联轴器是否同心（偏差≤0.05mm，可用百分表校准），偏心会导致机械振动发热；
  • 负载是否卡滞（如丝杠润滑不良、导轨变形），可脱开负载空转，若温度下降，说明负载异常。

三、针对性维修方案

1. 过载与电气故障修复

• 过载处理：
  • 确认负载是否超过额定值（如提升重量超过电机扭矩范围），需重新选型或优化加减速参数（增大 P1120 加速时间、P1121 减速时间）；
  • 检查制动电阻是否接入（若频繁正反转，需确认制动电阻功率，1FK7083 建议配 100Ω/500W 电阻）。
• 绕组故障检修：
  • 用兆欧表测量绕组绝缘电阻（相间及对地≥10MΩ），若低于 0.5MΩ，需拆检线圈：
    • 轻微受潮：烘干处理（温度 80℃~100℃，持续 24 小时）；
    • 匝间短路：查找发黑线圈，用同规格漆包线（如 Φ1.2mm，QZ-2/180 级）修补或重绕（需记录原绕组匝数、并联支路数）。

2. 机械故障维修

• 轴承更换：
  • 1FK7083 常用轴承型号（如 6208-2RS），更换步骤：
    1. 标记端盖与机壳的相对位置，拆卸联轴器；
    2. 用拉马取下旧轴承（避免敲击轴肩），检查轴径磨损（公差≤+0.01mm）；
    3. 新轴承加热至 100℃~120℃（油浴法），热套到轴上，安装时确保轴承端盖密封良好（涂抹耐高温润滑脂，如 Klüber NBU 15）。
• 散热系统维护：
  • 风扇故障：若风扇不转，检查风扇电机线圈（阻值约 50~100Ω），损坏时更换同型号风扇（注意风向与原电机一致）；
  • 散热片清洁：用压缩空气（压力≤0.4MPa）吹扫散热片间隙，清除油污与金属碎屑（可用中性清洁剂刷洗，晾干后装机）。

3. 驱动器参数优化

• 电流环与速度环调整：
  • 若电流波动大，可增大电流环比例增益（P1460，初始值 100，逐步上调至 150~200，但需避免振荡）；
  • 速度环积分时间（P1470）过长会导致电机响应滞后、发热，可适当减小（如从 0.2s 调至 0.15s），但需配合示波器观察速度波形是否平滑。
• 弱磁点设置：
  当电机高速运行发热明显，检查弱磁点参数（P1520，默认值为额定转速），若实际运行转速超过额定值，需将弱磁点上调至实际最高转速的 90%（如额定 3000rpm，设为 2700rpm），避免励磁电流过大。

四、特殊场景处理

1. 永磁体退磁修复

• 退磁检测：
  空载运行时测量反电动势（断开驱动器，手动转动电机，用万用表交流电压档测量 UVW 三相，电压应随转速线性上升，若某相电压明显偏低，可能退磁）。
• 充磁操作：
  • 需专用充磁设备（如脉冲充磁机，磁场强度≥1.2T），步骤：
    1. 拆卸电机转子，用酒精清洗表面；
    2. 按永磁体极性（N/S 极）放置于充磁线圈中，施加脉冲电流（峰值电流根据磁体规格，1FK7 常用钕铁硼磁体，充磁电流约 5000~8000A）；
    3. 充磁后用高斯计测量表面磁场（标准值≥1.0T），若不足需重复充磁（最多 3 次，避免过热）。

2. 编码器异常导致发热

• 若编码器反馈错误（如分辨率设置错误），会导致电机频繁调整位置，电流波动大：
  • 重新核对编码器参数（P29000 = 实际分辨率，如 2048），执行编码器校准（如西门子 S120 的 “编码器信号调整” 功能）；
  • 若校准后仍异常，可能编码器硬件故障，按前文 “编码器磨损维修” 流程处理。

五、预防与维护建议

• 定期保养计划：
  • 每 5000 小时更换轴承润滑脂（用量为轴承腔容积的 1/3~1/2）；
  • 每月清理风扇及散热片灰尘（可用压缩空气从进风口吹扫）。
• 状态监控设置：
  在驱动器中设置温度报警阈值（如绕组温度≥120℃时报警，≥130℃时停机），通过 PLC 实时监控电机温度（模拟量输出 4~20mA 对应 0~150℃）。
• 环境优化：
  若安装在高温环境（如烤箱旁），需增加强制风冷（如机柜加装轴流风机，风速≥2m/s）或水冷套（水冷型电机需确保流量≥3L/min，进水温度≤30℃）。

六、专业维修提示

• 若电机发热伴随冒烟或异味，需立即断电，避免绕组烧毁；
• 永磁体充磁需由专业人员操作（强磁场可能干扰电子设备，需远离控制板）；
• 超过 3 年未维护的电机，建议整体拆解保养（包括绝缘测试、轴承更换、编码器清洁），可联系西门子服务中心（400-616-2020）获取技术支持。
