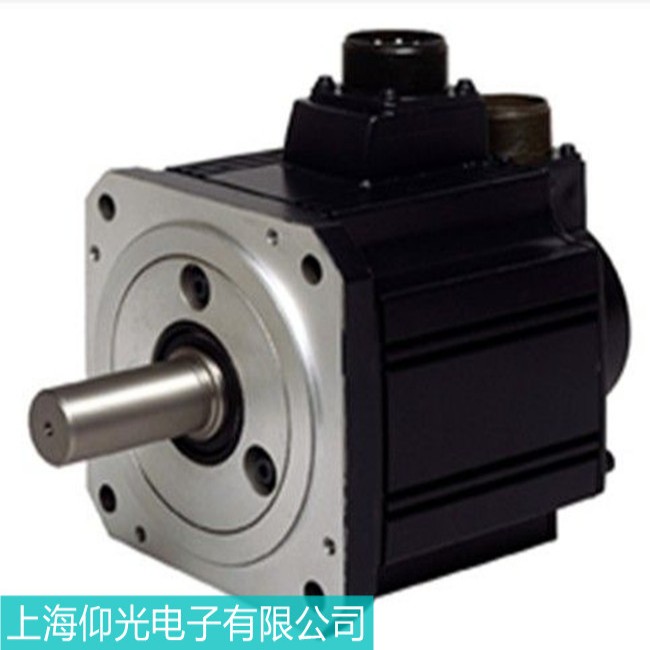

一、故障原因分析

1. 编码器硬件损坏

• 内部电路故障：
  编码器 PCB 板上的芯片、电容等元件因振动或老化损坏。
• 码盘污染 / 破损：
  光学编码器码盘被灰尘、油污污染，或机械损伤导致信号读取错误。
• 电缆破损：
  编码器电缆内部断线（尤其在弯曲处），或屏蔽层接地不良。

2. 连接与安装问题

• 接头松动：
  编码器插头（CN2）接触不良，或端子排螺丝未拧紧。
• 联轴器松动：
  编码器与电机轴连接松动，导致位置反馈偏差。
• 抗干扰措施不足：
  编码器信号线未使用屏蔽线，或与动力线平行敷设导致干扰。

3. 参数设置错误

• 编码器型号不匹配：
  伺服放大器参数 Pr.01（编码器类型）未正确设置（如实际为 20 位编码器，却设为 17 位）。
• 原点位置丢失：
  Pr.02（原点位置）参数异常，导致位置控制偏差。

4. 伺服放大器故障

• 编码器接口电路损坏：
  放大器内部接收编码器信号的 IC 或光耦故障。
• 电源波动：
  放大器提供给编码器的 5V 电源电压不稳（正常范围 4.75-5.25V）。

二、维修排查步骤

1. 初步检查

• 外观与连接：
  • 检查编码器电缆是否破损，特别是靠近电机外壳处（常见弯曲损坏点）。
  • 确认编码器插头 CN2 是否牢固插入，端子无氧化（可用橡皮擦清洁）。
• 电机运行状态：
  • 手动盘动电机轴，观察是否有卡滞或异响（可能是联轴器松动或编码器内部机械故障）。

2. 参数校准

• 确认编码器类型：
  查阅电机铭牌，确认编码器分辨率（如 20 位 = 1,048,576 脉冲 / 转），并设置 Pr.01 参数。
• 重置原点位置：
  将 Pr.02 设为 “0”，重新执行原点回归操作（需配合机械挡块）。

3. 编码器测试

• 替换法检测：
  借用同型号电机的编码器电缆和编码器，替换后测试。若故障消失，则原编码器或电缆损坏。
• 信号测量：
  断电状态下，用万用表测量编码器插头 CN2 的 5V 电源（引脚 1、2）和接地（引脚 3）之间的电阻（正常约 100Ω）。
  通电状态下，用示波器观察编码器 A/B/Z 相脉冲信号波形是否正常（频率与电机转速成正比）。

4. 伺服放大器检测

• 电源测试：
  测量放大器输出到编码器的 5V 电压（CN2 引脚 1、2），若电压低于 4.75V，可能是放大器内部电源模块故障。
• 接口电路检查：
  若替换编码器后仍报警，可能是放大器编码器接口电路损坏，需专业维修或更换主板。

三、编码器维修操作

1. 编码器拆卸步骤

1. 断电放电：
   断开伺服放大器电源，等待 10 分钟以上，确保电容放电完毕。
2. 拆除后盖：
   拧下电机后端盖固定螺丝，取下后盖（注意不要碰伤编码器电缆）。
3. 分离编码器：
   松开编码器固定螺丝（通常为 3 颗 M3 螺丝），拔出编码器插头 CN2，取下编码器。

2. 编码器修复

• 清洁码盘：
  对于光学编码器，用棉签蘸取无水乙醇轻轻擦拭码盘表面（注意避免刮伤）。
• 更换电缆：
  剪断破损电缆，按原线序焊接新电缆（注意屏蔽层连接），或直接更换整条编码器电缆。
• 电路板维修：
  补焊 PCB 板上的虚焊点，更换损坏的芯片或电容（需专业工具和焊接技能）。

3. 编码器安装

• 位置对齐：
  将编码器轴与电机轴对齐，确保联轴器无间隙，拧紧固定螺丝（扭矩约 0.5N・m）。
• 防水处理：
  安装后盖前，在密封胶圈上涂抹适量硅脂，确保防水防尘。

四、维修后验证

1. 参数恢复：
   通过三菱 MR Configurator2 软件恢复备份的参数，或重新设置 Pr.01、Pr.02 等关键参数。
2. 空载运行：
   不带负载启动电机，以 1000rpm 运行 5 分钟，观察是否报警。
3. 带载测试：
   连接负载，执行原点回归，然后进行正反方向定位运行，检查位置精度是否符合要求（±1 脉冲以内）。

五、预防措施

1. 电缆防护：
   • 编码器电缆应避免与动力线平行敷设，建议使用金属软管保护。
   • 在电缆弯曲处增加防折弯保护套，减少断线风险。
2. 环境控制：
   • 避免电机在潮湿、多尘环境下运行，必要时加装防护等级更高的编码器（如 IP67）。
3. 定期维护：
   • 每年检查编码器电缆和接头，清洁电机散热风扇和外壳灰尘。

六、注意事项

• 编码器型号匹配：
  更换编码器时需使用同型号（如 HF-KP13J-S100），注意分辨率和通信方式（SSI、BiSS 等）一致。
• 原点位置记忆：
  编码器拆卸后，若未标记原点位置，需重新执行机械原点回归。
• 安全操作：
  维修时佩戴防静电手环，避免静电损坏编码器内部电路。
