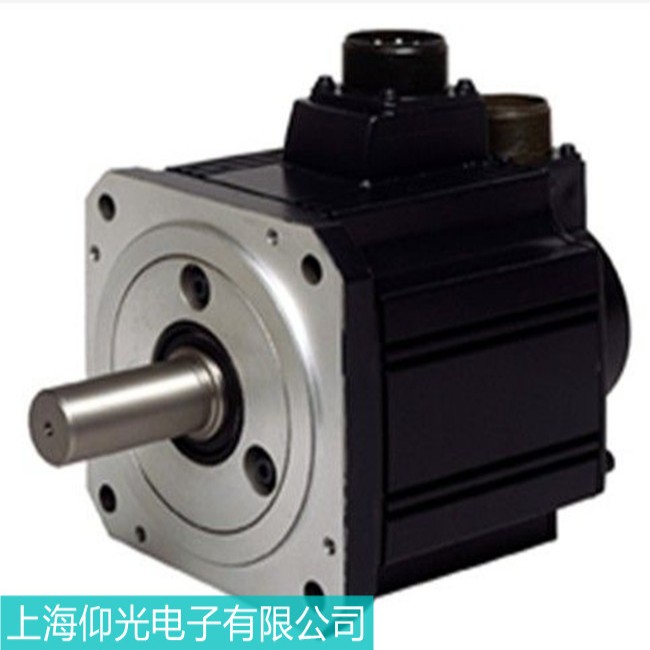

三菱伺服电机 SJ-PF1.5-02G 发热发烫故障维修指南

一、故障原因深度分析

1. 机械负载异常

• 过载运行：
  • 负载扭矩超过电机额定值（SJ-PF1.5-02G 额定扭矩约 4.78N・m），如传送带阻力增大、齿轮箱卡死等，导致电流持续过载发热。
  • 频繁启停或高速运转时，惯性负载过大，电机长期处于高扭矩输出状态。
• 机械摩擦：
  • 轴承磨损或润滑脂干涸，运行时摩擦阻力增大（可听到 “嗡嗡” 异响），热量传导至转子。
  • 转子与定子铁芯剐蹭（扫膛），多因电机轴弯曲或安装同轴度偏差（>0.1mm）引发。

2. 电气系统故障

• 驱动器参数错误：
  • 速度环 / 电流环增益设置过高，导致电机响应震荡，电流波动增大；或 PID 参数失调，引发持续过流。
  • 编码器反馈异常（如信号丢失、分辨率设置错误），驱动器误判位置导致电机失控发热。
• 绕组问题：
  • 定子绕组匝间短路（可用万用表检测三相电阻，正常时三相平衡，偏差≤5%），局部电流激增发热。
  • 绕组绝缘老化或受潮，绝缘电阻下降（<1MΩ），运行时对地漏电发热。

3. 散热与环境因素

• 散热不良：
  • 风扇叶片积尘或损坏（如扇叶断裂），风量不足；散热孔被灰尘、油污堵塞，热交换效率降低。
  • 电机安装在密闭柜内，未配置强制风冷，环境温度超过 40℃时热量无法散发。
• 环境干扰：
  • 周围有热源（如变频器、变压器）辐射，或粉尘、油污侵入电机内部，附着在绕组和铁芯上阻碍散热。

4. 其他潜在原因

• 电源质量问题：输入电压波动超过 ±10%（如三相电压不平衡度 > 3%），导致电机磁路饱和发热。
• 编码器故障：反馈信号异常使电机运行模式紊乱（如矢量控制失效），输出扭矩与负载不匹配。

二、分步骤维修方案

1. 机械系统检修

• 负载排查：
  • 断开负载，空载运行电机，若温度正常，说明负载端故障（如传送带张紧力过大、减速机齿轮磨损），需调整负载或更换部件。
  • 用扭矩扳手检测实际负载扭矩，若超过额定值，需优化机械结构或更换更大功率电机。
• 轴承与转子检查：
  • 手动转动电机轴，感受阻力是否均匀，若有卡顿或异响，拆卸端盖检查轴承（滚珠磨损、保持架破裂需更换 6204 或 6304 型号轴承）。
  • 检查转子铁芯是否有摩擦痕迹（扫膛），若轴弯曲需校直（误差≤0.02mm），严重时更换电机轴。

2. 电气系统调试

• 驱动器参数重置：
  1. 恢复驱动器出厂设置（参考 MR-J4 系列手册，按住 MODE+SET 键 5 秒）。
  2. 重新配置电机参数：
     • 极对数（SJ-PF1.5-02G 为 4 极）、编码器分辨率（17 位或 20 位）。
     • 电流限幅设置为额定电流 1.2~1.5 倍（约 3.6~4.5A），低速时降低速度环增益（如从 500rad/s² 调至 300rad/s²）。
• 绕组与绝缘检测：
  • 用兆欧表测量绕组对地绝缘（≥10MΩ），若绝缘不良，烘烤电机（80℃恒温 4 小时）或重绕绕组。
  • 用万用表检测三相绕组电阻（约 1.2Ω），若某相电阻异常偏低，可能匝间短路，需拆出定子修复或更换。

3. 散热系统优化

• 风扇与风道清理：
  • 拆卸风扇罩，用压缩空气吹除叶片和散热孔灰尘，若风扇转速慢或异响，更换同型号风扇（DC24V，功率 5~10W）。
  • 在电机外壳加装散热片，或在控制柜内安装轴流风机（风量≥100CFM），保持空气流通。
• 环境改造：
  • 若环境温度过高（>50℃），将电机移至通风区域，或配置空调 / 冷气机控制环境温度≤40℃。
  • 对电机外壳进行防水防尘处理（如喷涂三防漆），防止粉尘油污堆积。

4. 电源与编码器检测

• 电源质量测试：
  • 用万用表测量输入电压（三相 AC200~230V），若电压波动大，加装稳压器；若三相不平衡，检查供电线路。
• 编码器故障排除：
  • 更换编码器连接线（屏蔽层接地），用示波器检测 A/B/Z 相脉冲波形，若失真或缺失，更换编码器（型号与原机匹配，如 OIH48-2048C/T）。

三、测试与预防措施

1. 运行测试流程

• 空载运行：通电后空载运行 30 分钟，监测电机外壳温度（≤60℃），电流≤额定值 30%（约 0.9A）。
• 负载温升测试：加载至额定扭矩，运行 2 小时，温度稳定后外壳温度≤80℃，若超过则检查散热或负载是否异常。
• 振动检测：用振动仪测量电机外壳振幅（≤0.05mm/s），若振动大，重新校准动平衡或检查安装底座。

2. 长期预防策略

• 参数监控：通过驱动器监控软件（如 MR Configurator2）实时查看电机电流、温度曲线，设置过热报警阈值（如 100℃）。
• 定期维护：
  • 每季度清理风扇与散热孔，补充轴承润滑脂（高温锂基脂，型号 NLGI 2#）。
  • 每年检测绕组绝缘电阻，对老化线缆进行更换。
• 负载优化：避免电机长期在 80% 以上额定负载下运行，设计机械系统时预留 20% 扭矩余量。

四、注意事项

• 电机发热时切勿直接触摸外壳，防止烫伤；停机检修前需等待电机冷却至室温。
• 若绕组短路导致发热，可能伴随驱动器过流报警（如 AL.16），需同步检查驱动器 IGBT 模块是否损坏。
• 维修后记录温度数据（如空载 / 负载温度、温升速率），便于后续对比分析。若频繁发热，建议联系三菱伺服售后进行深度检测（如转子损耗测试、铁损分析）。
