一、故障核心原因分析

1. 机械应力过载
   • 电机安装不牢固、负载突变（如冲击负载）或联轴器偏心，导致磁钢受机械应力冲击断裂。
   • 长期高频振动（如设备共振）使磁钢产生疲劳裂纹，最终脱落。
2. 温度异常
   • 过载运行、散热风扇故障或环境温度过高，导致磁钢过热退磁，材料变脆碎裂（钕铁硼磁钢耐温一般为 80℃~220℃，超温会加速老化）。
   • 频繁启停或制动时，涡流损耗发热集中，局部温度骤升引发热胀冷缩开裂。
3. 制造或装配缺陷
   • 磁钢粘接工艺不良（如胶水未完全固化、粘接面不平整），运行中受离心力作用脱落。
   • 磁钢本身存在气孔、裂纹等材质缺陷，或充磁方向偏差导致电磁力不均。
4. 电磁设计问题
   • 驱动器参数设置不当（如电流限幅过高、PID 调节不合理），导致电机运行时电磁转矩波动过大，磁钢承受异常电磁力。

二、专业维修流程

1. 安全拆解与初步检测

• 断电与防护：
  断开电源并等待电容放电（至少 30 分钟），佩戴绝缘手套和护目镜，避免磁钢碎片划伤或触电。
• 外观与电气检测：
  • 检查电机外壳、端盖是否变形，轴伸端是否磨损，初步判断机械损伤程度。
  • 使用万用表测量三相绕组阻值（正常应为平衡值，偏差＜5%），用绝缘电阻表检测对地绝缘（应＞5MΩ），若阻值异常，可能伴随绕组短路或磁钢碎屑接触线圈。
• 拆解步骤：
  1. 标记编码器安装位置（避免重装时相位偏差），拆除编码器线缆和固定螺丝。
  2. 松开端盖螺丝，用专用工具（如拉马）拆卸端盖，小心取出转子（注意磁钢强磁性可能吸附定子，需缓慢分离）。

2. 磁钢更换关键步骤

• 残磁与碎片清理：
  • 用非磁性工具（如塑料刮刀、铜刷）彻底清除定子内腔、转子表面及轴承室的磁钢碎片和胶水残留，避免铁屑残留导致绕组短路或轴承磨损。
  • 用无水酒精清洗转子和定子，确保表面无油污、杂质。
• 磁钢选型与匹配：
  • 参数确认：通过电机铭牌或原厂技术文档获取磁钢规格（材质如 N42SH、尺寸如厚度 × 宽度 × 弧长、充磁方向如径向 / 轴向、磁极对数）。
  • 替代原则：优先选用与原厂同牌号、同性能的磁钢（如耐温等级需匹配电机工作制），若无法获取，可咨询供应商定制，确保磁能积（BHmax）、矫顽力（Hc）等参数一致。
• 粘接工艺要点：
  1. 表面处理：用砂纸轻磨转子磁钢安装面，增加粗糙度以提升胶水附着力，再用酒精擦拭干净。
  2. 涂胶与定位：使用耐高温环氧树脂胶（如 3M DP420）均匀涂抹在磁钢和转子槽接触面，对准原始位置粘贴磁钢，确保磁极方向正确（可通过原磁钢残留标记或编码器相位判断）。
  3. 固化与加压：用夹具或尼龙绑带固定磁钢，施加均匀压力（约 0.1~0.3MPa），常温固化 24 小时或按胶水说明书加热固化（如 60℃恒温 2 小时）。
• 充磁处理：
  新磁钢需在充磁机上按原电机磁路方向充磁（需专业设备，非专业人员不可自行操作），确保磁场强度达到设计值（可通过高斯计检测表面磁通密度）。

3. 电机重装与调试

• 部件回装与动平衡：
  • 按拆解逆顺序安装转子、编码器、端盖，确保编码器零位与原标记对齐（必要时通过示波器调整相位）。
  • 使用动平衡机对转子进行动平衡测试，不平衡量需控制在允许范围内（通常≤5g・mm/kg），通过在转子配重环处钻孔或加装配重块调整。
• 电气性能测试：
  • 再次检测绕组绝缘电阻和相间阻值，确认无短路或接地故障。
  • 空载试运行电机，用示波器监测反电动势波形，应呈正弦波且三相平衡；用振动仪测量轴承端振动值（≤2.3mm/s 为正常）。
• 带载调试与参数优化：
  连接负载设备，逐步增加负载至额定值，观察电机电流、温升（温升≤80K）及运行噪声。若出现振动或异响，需重新调整驱动器参数（如降低电流环增益、增加速度环积分时间）。

三、注意事项与预防措施

1. 非专业操作风险：
   • 磁钢更换涉及精密加工和充磁工艺，自行维修可能导致磁钢充磁方向错误、动平衡超标或编码器相位失准，建议联系倍福官方售后（如拨打 400-820-5836）或授权维修中心（需具备伺服电机维修资质）。
   • 保修期内设备（通常 1~2 年）请勿自行拆解，以免丧失保修权益。
2. 预防措施：
   • 安装优化：使用弹性联轴器缓冲负载冲击，确保电机与负载轴同轴度≤0.05mm，地脚螺丝紧固力矩符合说明书要求。
   • 环境控制：定期清理电机散热孔，确保通风良好；高温环境下加装冷却风扇或使用耐高温磁钢（如 H 级耐温 180℃）。
   • 状态监测：通过驱动器实时监控电机电流、温度，设置过载保护（如电流超过额定值 150% 时触发报警）；每季度用振动仪检测轴承状态，提前更换磨损部件。
   • 参数适配：根据负载特性调整驱动器参数，如惯性较大的负载需增大速度环比例增益，避免振荡导致磁钢受力不均。

四、倍福官方支持渠道

• 技术咨询：访问倍福官网（www.beckhoff.com），通过 “服务与支持” 栏目提交故障咨询，或直接联系区域技术工程师。

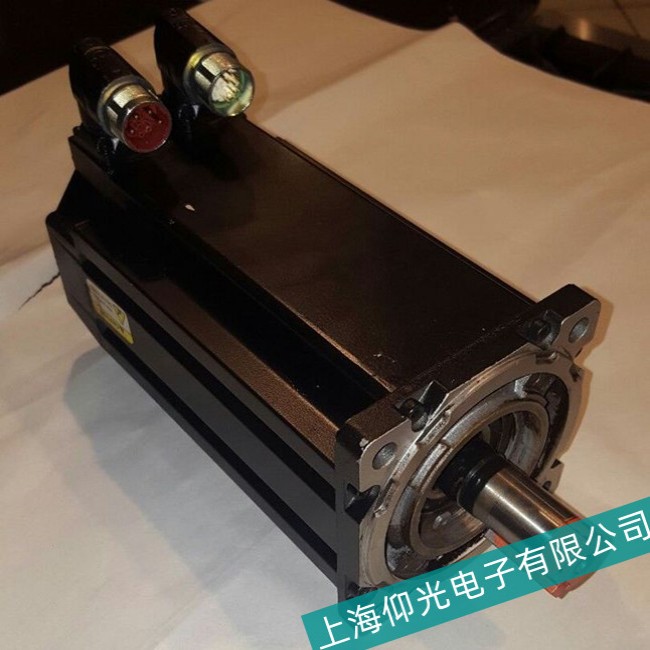

• 维修服务：查询附近的授权维修中心，寄送电机时需注明型号（AM3024-0C00-0000）和故障现象，维修后要求提供动平衡报告和性能测试数据。
