ABB变频器ACS510具体参数设置及常见故障解决方案

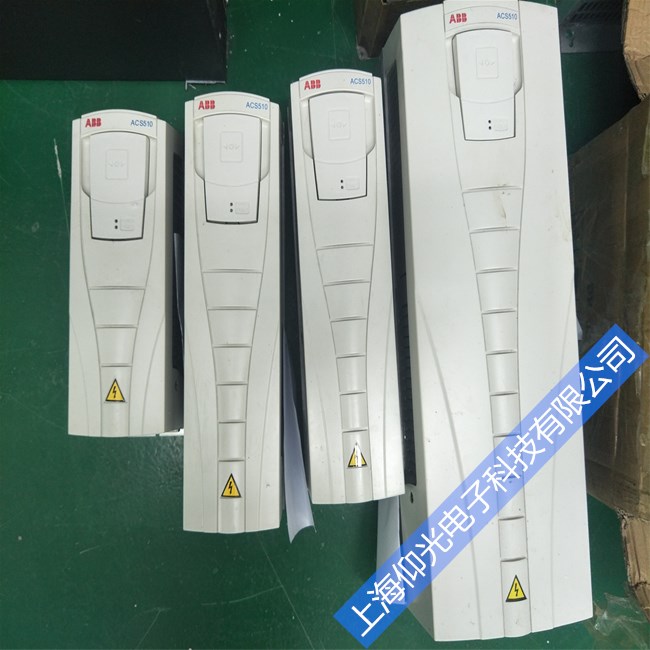

        ABB变频器ACS510是一款杰出的低压交流传动变频器，它应用于广泛的工业领域，适用各类型负载，ACS510还针对风机、水泵应用做了特别的优化，典型的应用包括恒压供水，冷却风机，地铁和隧道通风机等等。
        主要亮点:1.1至160kW;可靠的风机水泵应用;高级控制盘n用于降低谐波的技术：变感式电抗器;循环软起;用户自定义U/F曲线;超越模式;内置RFI滤波器作为标准配置，适用于和第二环境;CE认证。

ACS510变频器参数设置：
参数 设定值
99.02 6=PID控制宏
10.02 1=DI1控制启停
11.02 7=外部2
13.04 20%（实际信号为4-20ma或2-10V时）
16.01 0-不需要启动允许信号
40.10 19（内部设定给定值）
40.11 设定压力值（压力表量程的百分数，比如目标8公斤，量程16公斤，设置成50%）
ACS510系列变频器常见故障及相关原因:
1 过电流 原因:电机过载;加速时间设置过短;电机故障;电机接线错误
2 过电压 原因:输入供电电源瞬间电压过大;减速时间设置过短;电压控制器损坏
3 过温 原因:冷却风扇损坏;冷却风扇尘灰较多;工作环境温度较高;电机超负荷
4 短路 原因:电机短路;供电电源故障
6 直流欠压 原因:供电电源缺相;熔断器损坏;主输入电源三相不平衡
9 电机过温 原因:电机过热过载;温度传感器损坏或参数设置错误
10 电机堵转 原因:电机过载;电机功率不足
16 接地故障 原因:进线接地故障;电机电缆长度过长;输入电源为三角形连接且输入功率电缆的电容过大,会导致传动停止误报接地故障，此时可禁用接地故障检测功能
17 欠载 原因:电机负载中断
34 电机缺相 原因:电机故障;电机电缆故障;热敏继电器故障
1000 参数设置不一致
