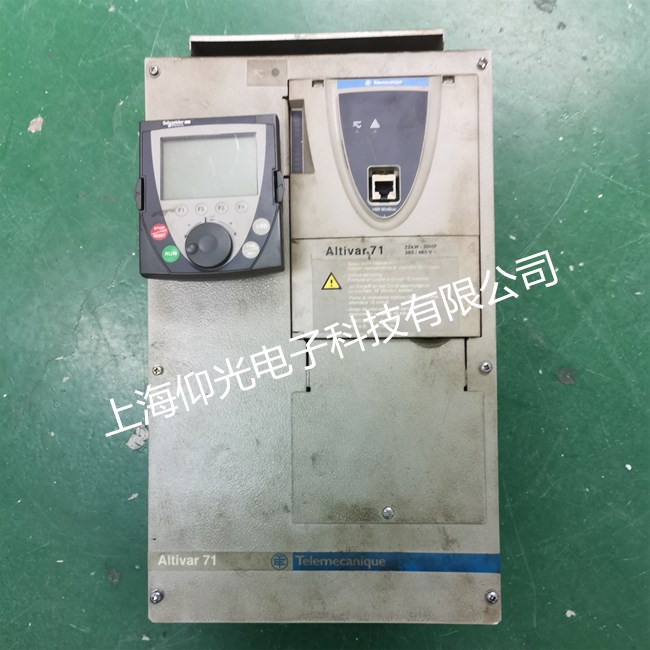

施耐德变频器显示PRA故障分析及解决办法
故障现象：显示PRA，变频器无反应
故障分析：显示PRA安全断电，可分为以下情况：
1.+24V和PWR未短接在一起，
2.端子块损坏，
3.变频器内部电源模块损坏。
解决方法：+24端子和PWR端子一定要短接在一起，否则就会出现PRA，被锁定。
可用万用表量+24和0V之间，是否有24V电压，如果没有，则证明变频器端子块损坏或者电源模块损坏。
故障现象：显示NLP
故障分析：
1.PO和PA未短接在一起（90kw以下）
2.PO和PA未连接到直流电抗器（90kw以上）
3.没有进线主电源
4.变频器内部损坏
解决方法：
1.对于90KW以下的ATV71。其下方的PAPO默认是有短接片连接的，如果被拆掉或者未接紧，会显示NLP。
2.对于90KW以上的ATV71，其上方的PAPO是需要连接到自带的外置式直流电抗器上，直流电抗器端子不分正负。
3.检查进线电源
故障现象：显示NST
故障分析：
1.LI1或LI2损坏，
2.变频器参数设置不正确。
3，变频器有故障。
解决方法：
1.通过“监视--输入输出映像--逻辑输入映像”观察点通时对应那个LI1点的状态，如果LI1或LI2，在手柄处于零位时，依然持续有效 （其对应的黑点在上方），则说明LI1或LI2损坏。需维修更换端子板。
2.检查“应用功能——停车设置”内的“停车类型”应为“斜坡停车”。
3.如果端子LI1损坏，则需要更换端子板，如果仅仅是LI2损坏，则可以将LI2上的线拆掉转到LI6上（前提是LI6原来没有被使用），然后“输入输出设置--反转”设为LI6。松开右上角的螺钉，往下拉端子块，即可卸掉，然后更换新的端子块。
