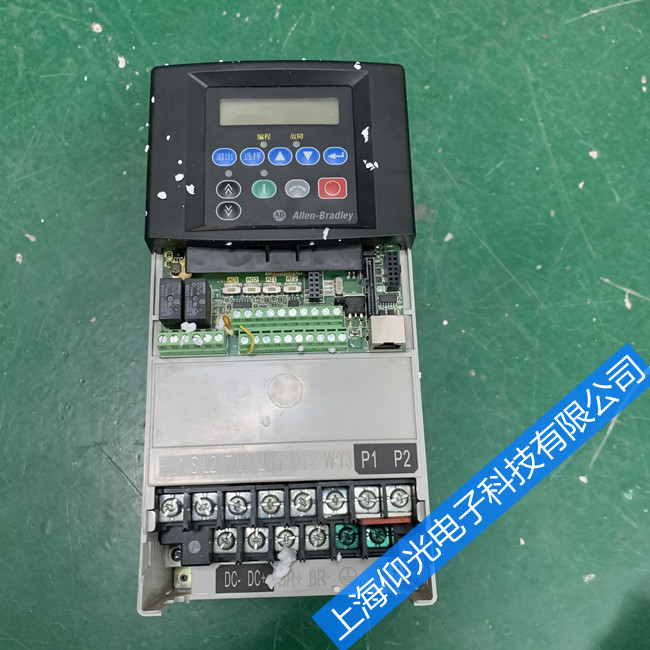

 罗克韦尔AB变频器逆变器模块烧坏维修方法

逆变器模块烧坏

中、小型变频器一般用三组IGTR(大功率晶体管模块);大容量的机种均采用多组IGTR并联，故测量检查时应分别逐一进行检测。IGTR的损坏也可引起变频器OC(+pA或+pd或+pn)保护功能动作。逆变器模块的损坏原因很多:如输出负载发生短路;负载过大，大电流持续运行;负载波动很大，导致浪涌电流过大;冷却风扇效果差;致使模块温度过高，导致模块烧坏、性能变差、参数变化等问题，引起逆变器输出异常。
如一台FRN22G11S-4CX变频器，输出电压三相差为106V，解体在线检查逆变模块(6MBP100 RS-120)外观，没发现异常，测量6路驱动电路也没发现故障，将逆变模块拆下测量发现有一组模块不能正常导通，该模块参数变化很大(与其它两组比较)，更换之后，通电运行正常。又如MF-30K-380变频器在启动时出现直流回路过压跳闸故障。这台变频器
并不是每次启动时，都会过压跳闸。检查时发现变频器在通电(控制面板上无通电显示信号)后，测得直流回路电压达到500V以上，由于该型变频器直流回路的正极串接1只SK-25接触器。在有合闸信号时经过预充电过程后吸合，故怀疑预充电回路性能不良，断开预充电回路，情况依旧。用电容表检查滤波电容发现已失效，更换电容后，变频器工作正常。
辅助控制电路故障
变频器驱动电路、保护信号检测及处理电路、脉冲发生及信号处理电路等控制电路称为辅助电路。辅助电路发生故障后，其故障原因较为复杂，除固化程序丢失或集成块损坏(这类故障处理方法一般只能采用控制板整块更换或集成块更换)外，其他故障较易判断和处理。(1)驱动电路故障
