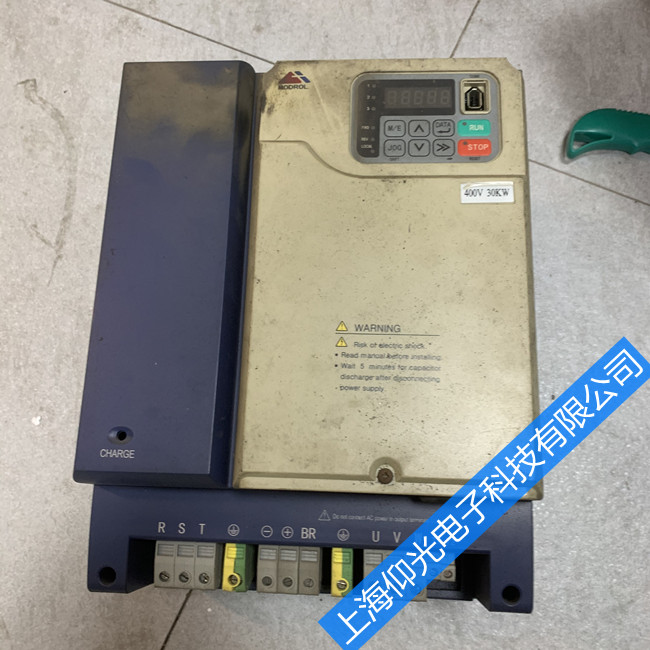

 蒙德imsgl变频器故障代码表
错误代码型号品牌错误类型错误原因解决办法
OC1 IMS-GL2 蒙德 驱动器变速中过电流 1.负载过大，加减速时间过短2.使用了特殊电机或比较大适用功率以上的电机3.驱动器输出侧发生短路、接地
OC2 IMS-GL2 蒙德 驱动器稳速中过电流 1.负载过大2.使用了特殊电机或比较大适用功率以上的电机3.驱动器输出侧发生短路、接地
OC3 IMS-GL2 蒙德 驱动器模块过流或过热 负载过大驱动器输出侧发生短路、接地驱动器IPM模块损坏
OL1 IMS-GL2 蒙德 电机过载 负载过大，加减速时间过短V/F曲线的设定不正确电机额定电流设定不正确
OL2 IMS-GL2 蒙德 过力矩 负载过大，加减速时间过短电机参数的设定不正确过力矩 保 护 的设定不正确
OL3 IMS-GL2 蒙德 驱动器过载 负载过大
OV1 IMS-GL2 蒙德 减速中主回路过电压 电源电压太高减速时间太短，再生能量太大
OV2 IMS-GL2 蒙德 稳速中主回路过电压 电源电压太高再生能量太大
OV3 IMS-GL2 蒙德 停止中主回路电压异常 电源电压超过驱动器工作范围
Uv IMS-GL2 蒙德 停止中主回路低电压; 发生瞬时停电输入电源的接线松动切断电源，驱动器放电中
Uv1 IMS-GL2 蒙德 运转中主回路低电压 发生瞬时停电输入电源的电压波动太大输入电源的接线松动输入电源发生缺相
OH1 IMS-GL2 蒙德 散热片过热 环境温度太高周围有发热物体驱动器的散热风扇停止运行散热器受堵塞
OH2 IMS-GL2 蒙德 其它过热 充电电阻过热散热风扇失效外部过热（电机、制动电阻等，须外加检测电路）主接触器断开或接触不良
O51 IMS-GL2 蒙德 过速度 指令速度过高速度控制偏差过大L4.05.、L.4.06.的设定值不适当
O52 IMS-GL2 蒙德 速度偏差过大 负载太大加减速时间太短负载处于锁定状态的设定值不适当
PGO IMS-GL2 蒙德 PG断线 PG的连线断了PG的连线有错误没有给PG供电PG的电压设置不正确
PGE IMS-GL2 蒙德 PG错相 PG的相序与电机相序不符
PGF IMS-GL2 蒙德 PG自检错误 编码器自检错误
PF1 IMS-GL2 蒙德 输入缺相主回路 发生瞬时停电输入电源的电压波动太大输入电源的接线松动输入电源发生缺相滤波电容老化
PF2 IMS-GL2 蒙德 输出缺相 输出电缆断线了电机线圈断线了输出端子松动
BrE IMS-GL2 蒙德 制动异常 制动回路异常
CE IMS-GL2 蒙德 电流互感器自检故障 受到强烈的干扰主板损毁
CPF1 IMS-GL2 蒙德 主板故障1 发生超时复位(死机)
CPF2 IMS-GL2 蒙德 主板故障2 EEPROM数据读出效验错误/写入故障
CPF3 IMS-GL2 蒙德 主板故障3 分频CPU通讯错误
CPF4 IMS-GL2 蒙德 扩展卡异常 扩展卡自检异常
EE1 IMS-GL2 蒙德 外部异常
EE2 IMS-GL2 蒙德 正反转指令同时输入
EE3 IMS-GL2 蒙德 紧急停止
LE IMS-GL2 蒙德 电机自学习失败 1.不能达到测试电流-电机断线、电机参数设置错误2.测试结果不合理3.不能达到测试转速-电机轴负荷过大、电机参数设置错误、编码器线数不正确4.8UVW接线不正确
JE IMS-GL2 蒙德 Z相校正异常 1.没有Z相信号2.Z相信号受到干扰3.编码器线数或电机极数设置出错
POE1 IMS-GL2 蒙德 定位不准 1.定位减速时间设定过小2.蠕动频率设定过小3.蠕动修正允许时间设定过小
CCE IMS-GL2 蒙德 通信故障驱动器不能与外部通信
  IMS-GL2 蒙德 操作器通信故障操作器不能与主板通信 操作器连线接触不良
OPE1 IMS-GL2 蒙德 参数设定超范围
OPE2 IMS-GL2 蒙德 参数不合理 U4.16.内包含的信息所对应的故障原因：1、频率上限D2.02.小于频率下限D2.032、未定义的容量代码E1.013、电机空载电流E3.07.大于或等于电机额定电流E3.034、电机空载电流E3.07.大于60（%）驱动器比较大输出电流5、电机一次线电阻E3.09.远小于合理值6、电机一次线电阻E3.09.设置不合理-电机额定电流E3.03.?电机一次相电阻>电机额定电压E3.047、电机功率因数计算不合理相关参数：电机额定功率E3.01.，电机额定电流E3.03.，电机一次线电阻E3.09.，力矩补偿时电机铁耗E3.118、空载电流过小9、使
