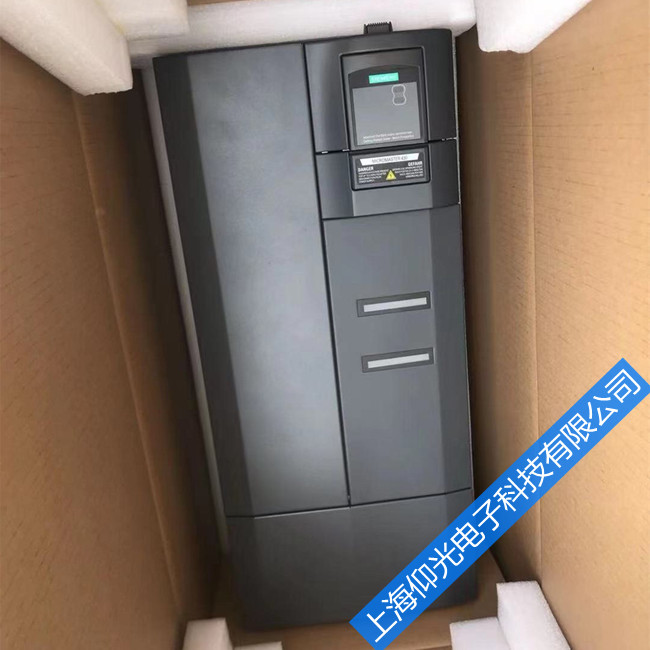

西门子变频器维修常见故障分析及处理


为了对变频器的好坏作一个初步的判断，我们可以先对它做一个静态测试，主要是对直流中间电路和igbt的检测，用万用表检测其内部保险是否烧断、中间滤波电容的容量及是否击穿、igbt的续流二极管是否损坏等。因为变频器同一种报警可以由底板、cuvc板、通讯板共同造成，所以发现故障时不要盲目判断，引起工作的繁琐和时间的浪费。

　　1、e报警
　　西门子变频器“e”报警（据分析其原因为：底板（15v过低），cuvc板（5v电压没传到地点，cuvc板有短路故障）等。

　　（1）西门子变频器6se7023－4ta61-z故障现象：控制面板pmu液晶显示屏显示“e”报警

　　处理情况：

　　更换cuvc板送电开机，液晶显示屏仍显示“e”报警，说明故障原因不在cuvc板而在底板；

　　检查底板，用万用表测底板各电压，发现15v明显偏低，查8脚软启动电压是0.5v（正常值为3.85v）经查5v正常，q2触发电压正常，用万用表测q2有故障换新后电压回复正常，15v输出正常，恢复变频器接线，输入参数，启动变频器运行正常，
3、 008报警
　　“008”为开机封锁报警，变频器不能启动，故障原因：在上电后变频器对其测试点进行检测，如果条件达到，cuvc板输出信号将充电电阻用并联的继电器短封，给变频器以更大的电流使之运行，否则将在屏幕上显示“008”并且无法启动。

　　（1）6se7023－4ta61-z故障现象：控制面板pmu液晶显示屏显示“008”报警

　　处理情况：30（下）为008检测点（正常为15v），测30（下）没有15v，k1已经闭合，查q3发射极有15v基极电压正常，怀疑q3损坏，换新以后送电，一切正常。

　　（2）西门子变频器6se7022－4ta61-z故障现象：控制面板pmu液晶显示屏显示“008”报警

　　处理情况：更换cuvc板正常，说明故障在cuvc，经查为与之相连的r652和r658损坏造成的，换新后试车，一切正常

　　4、f002报警
　　6se7016－1ta61-z故障现象：控制面板pmu液晶显示屏显示“f002”电压过低报警

　　处理情况：查母线直流540v正常，说明底板电压检测系统出现故障，经检测直流母线540v电压经电阻串联通过tl084传信号给cuvc板，如果检测电压低于参数p071所设置的数值将会停止电机并发出报警，用万用表电压档测tl084端无有电压（正常值因为2.38v），再用电阻档测串联的30个电阻发现有两个因腐蚀已经断路致使信号无法传递，更换电阻后，送电试车一切正常
