丹佛斯变频器报警驱动电路故障维修
变频器的逆变驱动电路也容易发生故障。一般有明显的损害痕迹，诸如元器件（电容、电阻、二极管及印刷板等）爆裂、变色、断线等异常现象，但不会出现驱动电路全部损害的情况。
处理方法一般是按照原理图，每组驱动电路逐级寻找故障点。
处理时首先对整块电路板清灰除污，如发现电路断线，则进行补线处理；查出损坏的元器件即更换；根据笔者实践经验分析，对怀疑的元器件，进行测量、对比、替代等方法判断，有的元器件需要离线测定。
驱动电路修复后,应用示波器观察各组驱动电路信号的输出波形，如果三相脉冲大小、相位不相等，则驱动电路仍然有异常（更换的元器件参数不匹配，也会引起这类现象），应重复检查处理。
大功率晶体管驱动电路的损坏也是导致过流保护动作的原因之一。
驱动电路损坏表现出来最常见的现象是缺相，三相输出电压不相等，三相电流不平衡等特征。

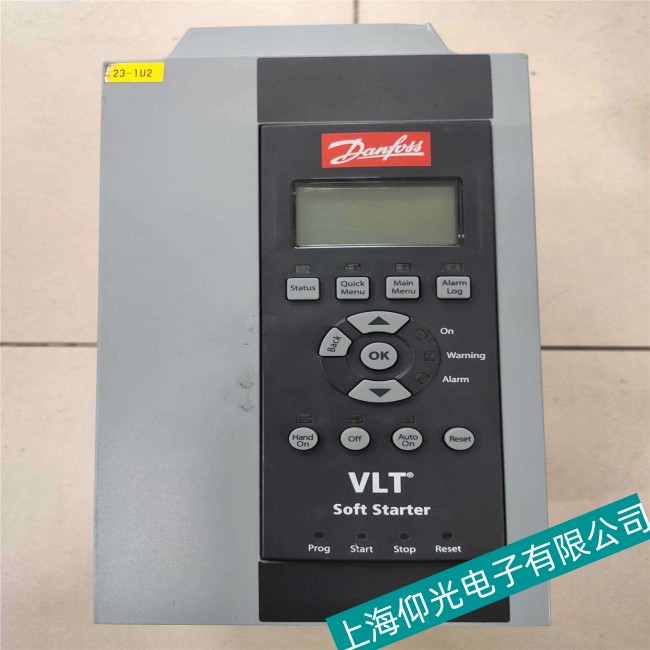

如一台丹佛斯VLT5062变频器，上电显示正常，但是测量三相输出电压不平衡，带上电机后报警“MISSING MOT，PHASE W”（电机W 相缺失）。
经检查驱动电路W相的逆变驱动触发电路没有输出波形，修复W相驱动触发电路后，变频器工作正常。


转载请注明出处：上海仰光电子科技专业伺服驱动器维修,伺服电机维修http://xiusifudianji.com/weixiu/weixiu7231.htm
