施耐德变频器常见故障原因分析及处理

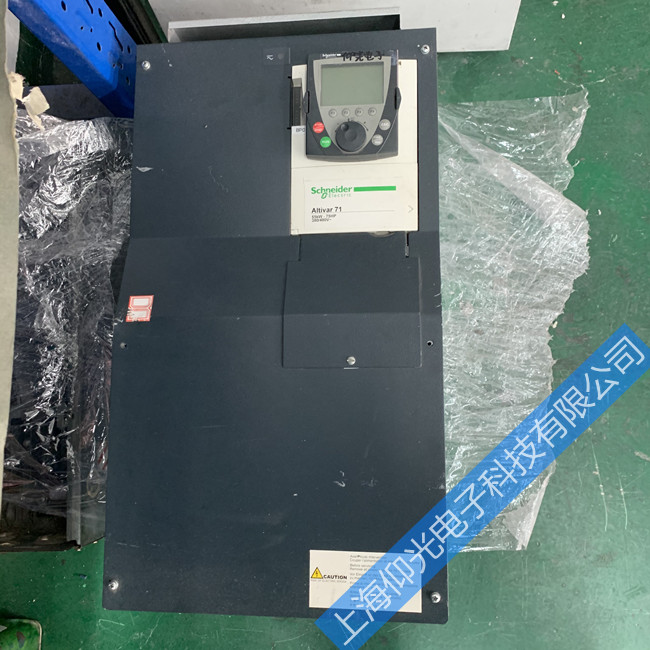

施耐德变频器ATV71HD75N4Z 无输出故障的检修过程和故障分析。将该变频器拆开，检查变频器的整流模块、逆变模块，测试二极管特性好。将变频器送电，显示正常，变频器运行一段时间，测量UVW端子，无输出电压。过一会变频器前级空气开关跳脱。
施耐德变频器维修故障原因分析：
根据次故障，我们推测出现故障的原因可能有四种：
①电解电容损坏；
②逆变模块损坏；
③驱动卡损坏；
④主回路连接不良。
该变频器全部清洁后，依次安装整流模块、逆变模块、电容。然后连接件及修复后的驱动卡安装，待整机安装好后，测试，符合上电条件。给变频器送电，开机、输出电压平衡，带负载到额定电流，变频器发热也正常，该变频器修复。
只有查到变频器损坏的根本原因，并首先消除再次损坏的可能，才能更换元器件，否则换上去的新元件会再次损坏。
机器拆开时，要对被拆件、线头、零件做好笔记。再装配时处理好原装配上的各类技术措施，不得简化、省略。例如，输入的双绞线、各电极连接的电阻阻值、绝缘件、吸收板或吸收电容都要维持原样；要对作了修焊的驱动印制板进行清洁和防止爬电的涂漆处理，以及保证绝缘可靠，更不要少装和错装零部件。
一般变频器上的印制板主要有驱动板、主控板、显示板，根据变频器故障表现特征，使用换板方式判断哪块板有毛病。对其他印制板，如吸收板、GE 板、风机电源板等，因电路简单可用万用表迅速查出故障。
