三垦变频器维修实际案例分析讲解

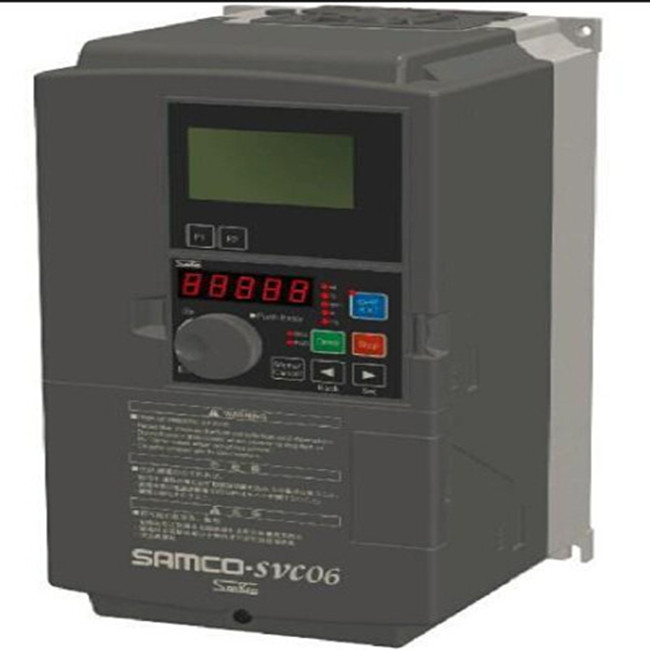

三垦变频器维修实际案例分析讲解，一台三垦变频器，用于水泵的变频传动系统、CD901控制器和35MPA的压力变送器组成，水泵运行中突发过电压故障，跳停注水泵，故障复位后，变频器升速到42Hz，跳OUR加速中，又出现过电压故障停机。

我们仰光电子维修站的夏工根据客户所提供的信息，对变频器进行检修：

①查看三相输入电压平衡且电压在390V左右，否符合要求。

②按变频器说明书处理措施，启动方式1102由"1"”修改为“2”为转速跟踪起动; LCD第一显示2303修改为“6"直流电压；按">"修改到最上“M”灯亮启动监视模式显示，经查看，空载直流电压在560V左右，在正常范围之内。



③寻找变频器维修故障原因，将变频器控制模式由自动运行模式改为手动运行模式，手动调节升速到42Hz，跳"OUR”加速中过电压故障停机，面板监视直流电压560V，配电屏上的三相电流波动比较大，分析可能是电压检测电路损坏或者电动机出现发电回馈现象。

④判断变频器维修出故障原因，变频器维修人员可直接用万用表检测变频器滤波后输出的直流电压，检测直流电压是否在合格的范围之内。

⑤断开进线空气开关+分钟后，拆下盖板可以看到接线端子，RST是输入电源端子,UVW是输出端子，PX是中间直流回路端子。测量直流电压时要使用量程在1000V以上的万用表，为方便操作可用两头线夹分别夹住接线端子和万用表表笔，注意表笔处要包裹绝缘材料谨防短路及接地触电。

变频器维修检测接线工作完成后，起动变频器手动调频至42Hz,直流电压表指示值突然跳升近800V,变频器跳"OUR"加速中过电压，停机。判断为电动机出现回馈发电的现象，造成变频器中间直流电压升高,触动过压保护跳停。

从此例中可以看出变频器监视模式下的直流电压读取是不可靠的。
