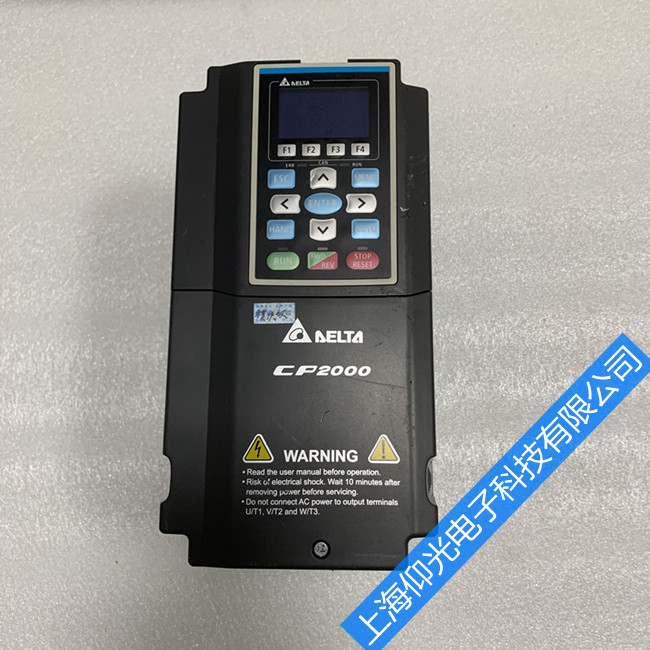

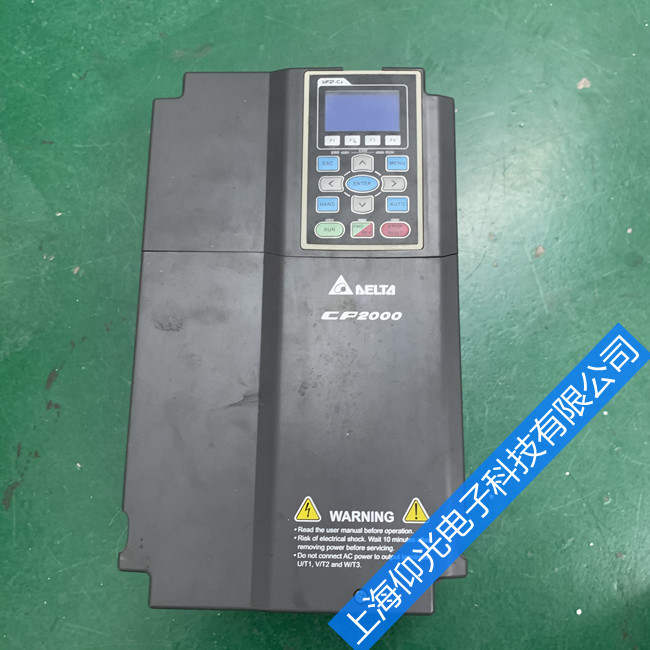

台达变频器oc报警怎么解决？台达变频器oc故障和其他变频器一样，过流报警也是台达变频器维修中较常见故障，排除加减速时间等参数设置的原因外，在硬件上主要有以下可能性:大功率模块的损坏可能引起OC报警，小功率经济型的变频器使用的是TYCO公司PIM的模块，通用型的中等功率的变频器则使用了富士公司生产的PIM模块和三菱公司的IGBT模块，大功率变频器则使用了西门子公司的IGBT模块。

大功率模块的损坏主要可能有以下几种原因造成:

(1) 输出负载发生短路缺相; 

(2) 负载过大，大电流持续出现; 

(3) 负载波动很大，导致 浪涌电流过大，都可能引起OC报警，损坏功率模块。

一、台达变频器oc报警维修实例

1、一台台达55kW变频器显示“OC”故障信息，并跳停。

故障分析与检修：初步判断为IGBT模块损坏，因变频器IGBT模块损坏是较常见故障之一。IGBT模块损坏的故障现象表现为过电流保护动作，电动机抖动，三相输出电流和电压不平衡，有频率显示却无电压输出。在排除加、减速时间等参数设置的原因外，IGBT模块损坏的原因有多种，首先是由外部负载发生故障而导致IGBT模块损坏，如负载发生短路，堵转等。其次，有可能是驱动电路老化导致驱动波形失真，或驱动电压波动太大，或负载波动很大，导致浪涌电流过大，或电源缺相故障。在本例中，把IGBT模块拆下后，测量发现有一单元的大功率晶体管损坏。在更换前对变频器主电路和驱动、控制电路进一步检查未见异常，判断为由外电路故障引起变频器IGBT模块损坏。更换IGBT模块后，变频器上电运行正常。



2、一台台达43.7kW变频器一启动就显示“OC”故障信息，并跳停。

故障分析与检修：在线测量ICBT模块（7MBR25NF-120），初步判断IGBT模块没有问题。为进一步判断问题，把IGBT模块拆下后测量各单元的IGBT，发现其参数正常。在测量上半桥的驱动电路时发现有一路电阻值与其他两路有明显区别，经仔细检查发现一只光耦( A3120)输出脚与电源负极短路。更换光耦A3120后，检测三路电阻值基本一样。装上IGBT模块，变频器上电运行正常。
