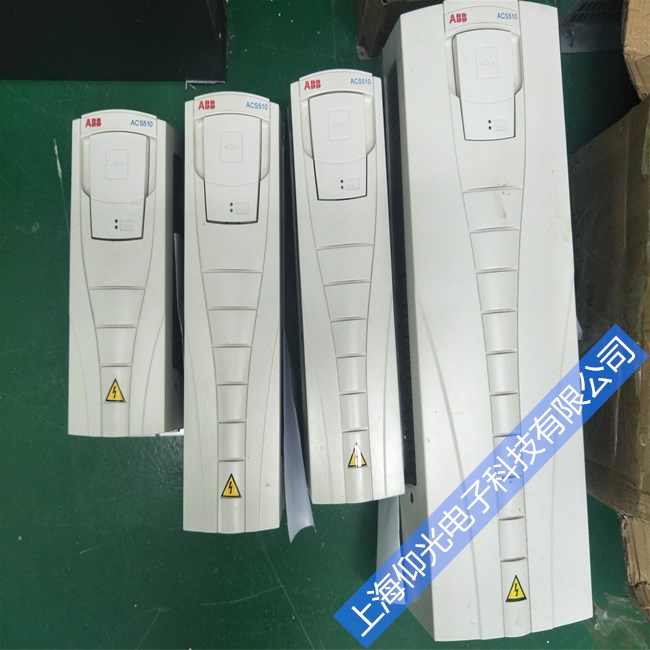

ABBACS510系列变频器出现DCUNDERVOLT故障代码
1、控制盘上显⽰DCUNDERVOLT(直流⽋压)故障的诊断ACS510系列变频器出现DCUNDERVOLT故障代码时，表⽰变频器处于⽋压故障状态。主要原因有输⼊电源过低或缺相、变频器内部电压检测电路异常、变频器主电路异常。通⽤变频器电压输⼊范围在320V~460V，
在实际应⽤中变频器满载运⾏时，当输⼊电压低于340V时可能会出现⽋压保护，这时应提⾼电⽹输⼊电压或变频器降额使⽤；若输⼊电压正常，变频器在运⾏中出现DCUNDERVOLT故障，则可判断为变频器内部故障；若变频器主回路正常，出现DCUNDERVOLT报警的原因⼤多为电压检测电路故障，⼀般变频器的电压检测电路为开关电源的⼀组输出，经过取样、⽐较电路后给CPU处理器，当超过设定值时，CPU根据⽐较信号输出故障封锁信号，封锁IGBT，同时
出，经过取样、⽐较电路后给CPU处理器，当超过设定值时，CPU根据⽐较信号输出故障封锁信号，封锁IGBT，同时显⽰故障代码。同时，也要对外回路进⾏检查，⽐如供电电源缺相、熔断器熔断、主电源⽋压等。
2、控制盘上显⽰DCOVERVOLT/OVERCURRENT(直流过压/过流)故障的诊断
ACS510系列变频器出现DCUNDERVOLT/OVERCURRENT故障显⽰时，表⽰变频器在减速中出现过压或过流故障，主要原因为电机过载、减速时间过短、负载回馈能量过⼤未能及时被释放。若电机驱动惯性较⼤的负载时，当变频器频率（即电机的同步转速）下降时电机的实际转速可能⼤于同步转速，这时电机处于发电状态，此部分能量将通过变频器的逆变电路返回到直流回路，从⽽使变频器出现过压或过流保护。现场处理时在不影响⽣产⼯艺的情况下可延长变频器的减速时间，若负载惯性较⼤，⼜要求在⼀定时间内停机时，则要加装外部制动电阻和制动单元，ACS510系列变频器22kW以下的机型均内置制动单元，只需加外部制动电阻即可，电阻选配可根据产品说明中标准选⽤，对于功率22kW以上的机型则要求外加制动单元和制动电阻。
DCOVERVOLT/OVERCURRENT故障⼀般只在变频器减速停机过程中才会出现，如果变频器在其它运⾏状态下出现该故障，则可能是变频器内部的开关电源部分，如电压检测电路或电流检测电路异常⽽引起等。
