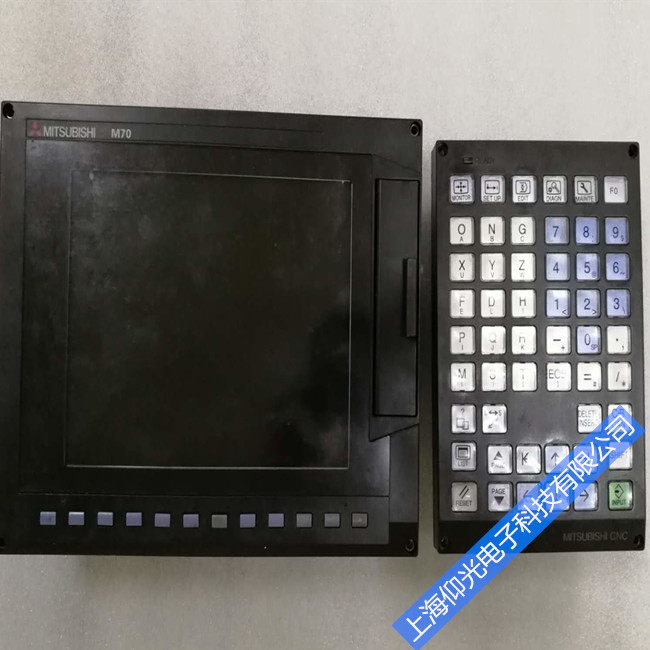

三菱M64数控系统电机发热故障分析及排除方法
1、故障现象:上电后运行，伺服电机发热直至冒烟
某公司大型压力机数控系统为三菱M64,伺服电机7.5 kW，交付使用三个月后，点动运行时，该电机出现发热，手摸上去烫手，甚至冒烟。但并未出现“过载”，“过电流”报警。
2、观察和分析
在显示屏的“伺服监视”画面，电流偏高。用手摸伺服电机，电机发热烫手。该电机带有抱闸，其电机发热部位正是抱闸处，其余部位不发热。金机通提示，因此判断是抱闸未打开，电机强制运行而引起的摩擦发热。
三菱伺服电机抱闸电压是DC24 V，不分极性，用万用表检查控制柜内的DC24 V电源，电压为DC24 V，而且上电后已经发出打开抱闸信号，电机是新电机，（先假设电机不存在问题），到底是那个环节出了问题呢？
仔细观察该设备，该设备是大型压力机，从控制柜到伺服电机距离约10 m，这段距离可能造成电压降。用万用表检查伺服电机的抱闸接头，其电压只有DC22 V，而标准要求为DC24×（1±5%)V，即抱闸电压在DC22.8 V~DC 25.2 V。很可能是由于抱闸接头处的DC电压过低，造成了抱闸不能打开。
3、故障排除
将控制柜内的DC24 V电源电压调高，使抱闸处电压达到DC24 V，这样抱闸就可以打开，电机就可以正常运行了。
运行中电机无故出现抖动，运行不畅，电机电流升高甚至过热过载也应该首先检查抱闸是否打开，三菱伺服电机的电动运行能力较强，金机通抚顺插床提示，即使带抱闸运行，有时也未必报警，但可以观察到运行不畅，电机电流升高，因此，凡是出现电机运行不畅，检查抱闸是必须的。而且该抱闸对电压的要求较高，如果达不到DC 24 V就可能时断时续，引起电机运行的抖动。引起电机运行不畅的第二个原因是相序不对，相序不对会引起电机颤动、闷响，这是必须注意的。
