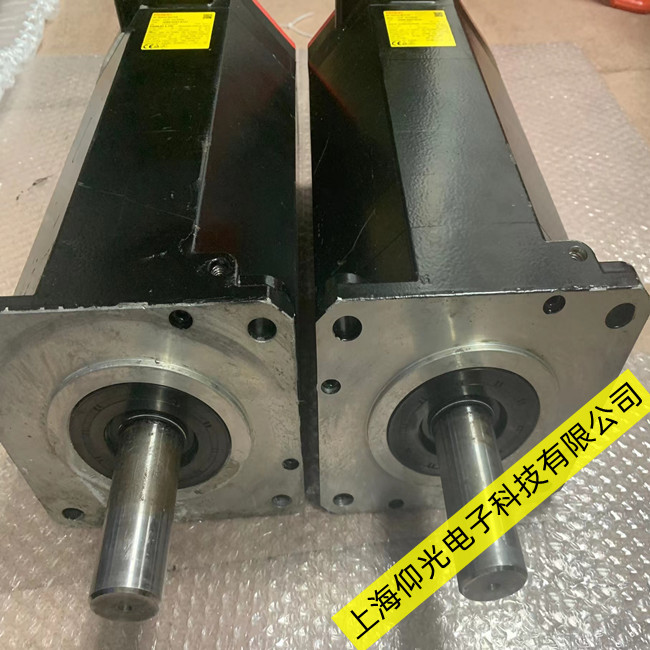

上海发那科伺服电机编码器故障维修

伺服电机编码器相位与转子磁极相位零点如何对齐的修复

1、增量式编码器的相位对齐方式带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法如下：

1）用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置；

2）用示波器观察编码器的U相信号和Z信号；

3）调整编码器转轴与电机轴的相对位置；

4）一边调整，一边观察编码器U相信号跳变沿，和Z信号，直到Z信号稳定在*电平上（在此默认Z信号的常态为低电平），锁定编码器与电机的相对位置关系；

5）来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，Z信号都能稳定在*电平上，则对齐有效。

2、***式编码器的相位对齐方式***式编码器的相位对齐对于单圈和多圈而言，差别不大，其实都是在一圈内对齐编码器的检测相位与电机电角度的相位。目前非常实用的方法是利用编码器内部的EEPROM，存储编码器随机安装在电机轴上后实测的相位，具体方法如下：

1）将编码器随机安装在电机上，即固结编码器转轴与电机轴，以及编码器外壳与电机外壳；

2）用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置；

3）用伺服驱动器读取***编码器的单圈位置值，并存入编码器内部记录电机电角度初始相位的EEPROM中；

4）对齐过程结束。
