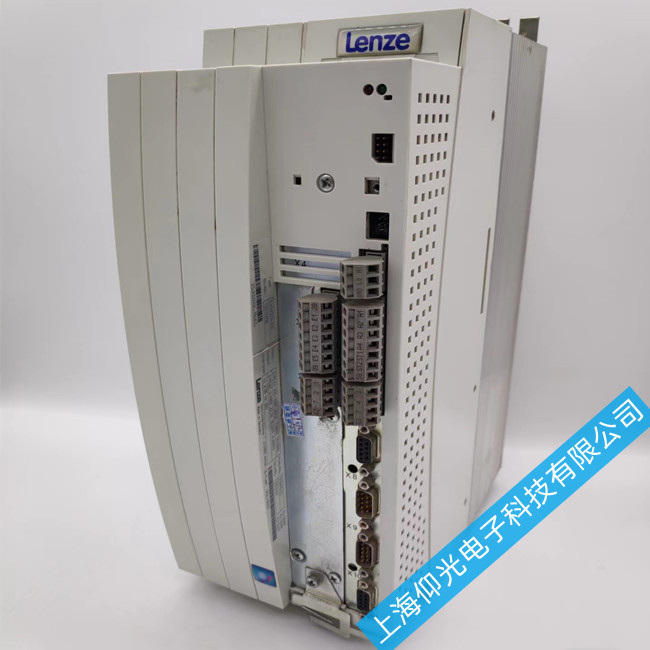

Lenze德国-伦茨9400伺服驱动器维修报警LP1 故障查询代码 ；伦茨伺服驱动器维修,伦茨伺服控制器维修,伦茨伺服放大器维修常见故障修复：炸机，模块炸，带不动负载，主轴准备未绪，无使能，使能不上，驱动器未使能，编码器报警故障，主轴驱动模块报警，输出电压低，红色灯亮，无显示，缺相,输出控制点坏，使能不正常，报故障，不能启动、过流、过压、欠压、过热、过载、输出不平衡、无显示、开关电源损坏、模块损坏、接地故障、不能调速、限流运行,Z轴报警，X轴无法使能，Y轴短期内驱动故障维修，驱动电机变频器出错，轴伺服故障，伺服电机不转。


普宁专业维修伦茨伺服驱动器报警代码：

1 GLOBAL DRIVE INIT 键盘和控制器之间的初始化或通信错误
2 XXX - TRIP 活动行程（C0168/ 1的内容）
3 XXX - MESSAGE 活动消息（C0168/ 1的内容）
4 特别控制器状态： 4 Special controller states: 接通禁止
5 控制器源禁止（C0004的价值是在同一时间显示）： STP1 端子X5/28  STP3 键盘或LE COM A/B/LI  STP4 InterBus-S or Profibus  STP5 系统总线（CAN）  STP6 C0040
6 快速停止来源：  QSP-term-Ext 在输入MCTRL-QSP的功能块MCTRL的高信号 （出厂设置应用于端子X5/E1和X5/E2的）  QSP-C0135 键盘或端子A/B/LI  QSP-AIF inter总线-S或ProFi系统总线  QSP-CAN 系统总线（CAN）


7 XXX - WARNING 活跃的警告（C0168/ 1的内容）
8 xxxx C0004的值 显示错误原因解决办法 --- 无错误- -
CCr 系统故障强干扰对控制电缆检查控制电缆
CCr System fault 在布线的接地或接地回路确保布线合理
CE0 通讯错误转移过程中的控制指令通过自动化接口X1的错误在牢固的自动化模块和插件，如果有必要，螺栓下来
CE1 通讯错误
过程数据输入 对象CAN_IN_1
CAN_IN_1对象接收错误的数据，或通讯中断检查电缆在x4 检查变送器 增加监控时间，如果有必要根据C0357/ 1
CE2 通讯错误过程数据输入 对象CAN_IN_2
CAN_IN_2 对象接收错误的数据，或通讯中断检查电缆在x4 检查变送器下
C0357/2， 如果有必要，增加监测的时间
CE3 通讯错误过程数据输入 对象CAN_IN_3
CAN_IN_3 对象接收错误的数据，或通讯中断检查电缆在x4 检查变送器 如果有必要，增加监测下的C0357/3的时间
CE4 总线关闭状态控制器已经收到太多的不正确的电报通过 系统总线X4总线断开 检查接线检查总线终端（如有） 检查屏幕上的电缆接触 检查PE连接检查总线负载： 降低波特率（注意电缆长度） EEr 外部故障(TRIP-Set) 一直TRIP集函数分配给一个数字输入活性检查外部编码器
H05 内部错误联系伦茨
H07 不正确的功率级控制器的初始化过程中，不正确的电源第一阶段检 测 联系Lenze
H10 传感器故障：散热器温度散热器温度检测传感器指示未定义的值联系Lenze
H11 室内传感器故障温度室内温度检测传感器指示未定义值联系Lenze
ID1 检测电机故障测量的特征失败电机太小检查电机接线，或更换更大电机
ID2 电机识别故障无识别电机参数输入连接的电机铭牌数据
LP1 电机缺相 载流电机相失败检查电机; 检查电源模块 电流限制设置过低一个更高的电流限制下C0599 这种监测是不适合：· 同步伺服电机 · 为旋转磁场频率 > 480赫兹 停用监测与C0597=3  LU 欠压直流母线电压是小于下C0173固定值检查电源电压检查电源线  r
MAX 过载(C0596) 负载过重检查驱动器的尺寸 超过最大工厂的速度C0596） 转矩不足增加转矩限制 速度检测错误。检查编码器的选择（C0025）
OC1 短路过大的容性充电电流在电机电缆找检出查电短机路数点据，检查电缆使电机电缆较短
OC2 或具有较低的电容接地故障电缆对地漏电检查电机，检查电缆
OC3 过载加速和/或减速时间太短（C0012，C0013） 增加加速和减速时间  VP参数值低（C0075） 检查设置
OC5 过流过流的加速是经常和过长连续输出电流超载检查驱动器功率
OH 过热环境温度 > 40 °C 或50 °C 允许控制器更好的通风降温，并确保 检查控制柜中的环境温度
OH 散热器温度高于所设定的值 在控制器 散热器非常脏清洁散热器 安装位置不正确更改安装位置  OH3 散热器温度 高于所设定的值
C0122 电机太热，因为电流过大，或加速 过于频繁和时间过长 检查驱动器的规格 没有PTC连接X7 or X8 连接PTC的或关掉监控(C0583=3) 环境温度 > 40 °C or 50 °C 允许控制器更好的通风降温，并确保 检查控制柜中的环境温度
OH4 散热器温度高于所设定的值 根据
C0122 散热器非常脏清洁散热器 安装位置不正确更改安装位置
C0122设定值太低进入更高的价值
OH7 电机温度高于所设定的值 根据
C0121 电机太热电流过大或加速过于频繁和时间过长检查驱动器的规格 没有PTC连接X7 or X8 连接PTC的或关掉监控(C0584=3)
C0121设定值太低进入更高的价值
OH8 在端子的PTC的为T1，T2 表示发动机过热 电机太热电流过大，或加速过于频繁和时间过长检查驱动器的规格 端子T1，T2未分配连接PTC或恒温器或关闭监控（C0585= 3）
OU 过压过度制动能量（直流母线电压高于 值集安德路r
C0173) 使用制动单元或制动电源模块和模块或 反馈模块
PEr 程序故障故障检测程序发送数据控制器（软盘）伦茨
PI 过压保护检测驱动器参数集不匹配正确设置叁数组
PR0 PR1 PR2 PR3 PR4 参数设置错误故障时，读取的参数集 注意：出厂设置为自动加载 设置所需的参数，并保存在C0003。 电源电压为专业，必须进行切换
Sd3 编码器故障X9/8 电缆中断 X9输入密码未分配 检查电缆的开路输入分配X9 引脚与5V或关闭监控（C0587= 3）


芯片级维修LENZE伦次伺服驱动器:

　　9300标准型伺服控制器:

　　EVS9321-ES,EVS9322-ES,EVS9323-ES EVS9324-ES,EVS9325-ES,EVS9321-CS,EVS9322-CS,EVS9323-CS,EVS9324-CS,EVS9325-CS,EVS9326-ES,EVS9327-ES,EVS9328-ES,EVS9329-ES,EVS9330-ES,EVS9331-ES,EVS9332-ES,EVS9326-CS,EVS9327-CS,EVS9328-CS;

　　9300位置控制模块:



　　EVS9321-EP,EVS9322-EP,EVS9323-EP,EVS9324-EP,EVS9325-EP,EVS9321-CP,EVS9322-CP,EVS9323-CP,EVS9324-CP,EVS9325-CP,EVS9326-EP,EVS9327-EP,EVS9328-EP,EVP,EVS9331-EP,EVS9332-EP,EVS9326-CP,EVS9327-CP,EVS9328-CP; S9329-EP,EVS9330-E

　　9340再生电源模块:

　　EMB9341-E,EMB9342-E,EMB9343-E;

　　9360直流供电单元:EME9364-E,EME9365-E;

　　9300伺服系统PLC:

　　EVS9321-EI,EVS9322-EI,KEVS9323-EI,EVS9324-EI,EVS9325-EI,EVS9321-CI,EVS9322-CI,EVS9323-CI,EVS9324-CI,EVS9325-CI,EVS9326-EI,EVS9327-EI,EVS9328-EI,EVS9329-EI,EVS9330-EIEVS9331-EI,EVS9332-EI,EVS9326-C,IEVS9327-CI,EVS9328-CI;

　　9300c伺服放大器:

　　EVS9321-EK,EVS9322-EK,EVS9323-EK,EVS9324-EK,EVS9325-EK,EVS9321-CK,EVS9322-CK,EVS9323-CK,EVS9324-CK,EVS9325-CK,EVS9326-EK,EVS9327-EK,EVS9328-EK,EVS9329-EK,EVS9330-EK,EVS9331-EK,EVS9332-EK,EVS9326-CK,EVS9327-CK,EVS9328-CK;
