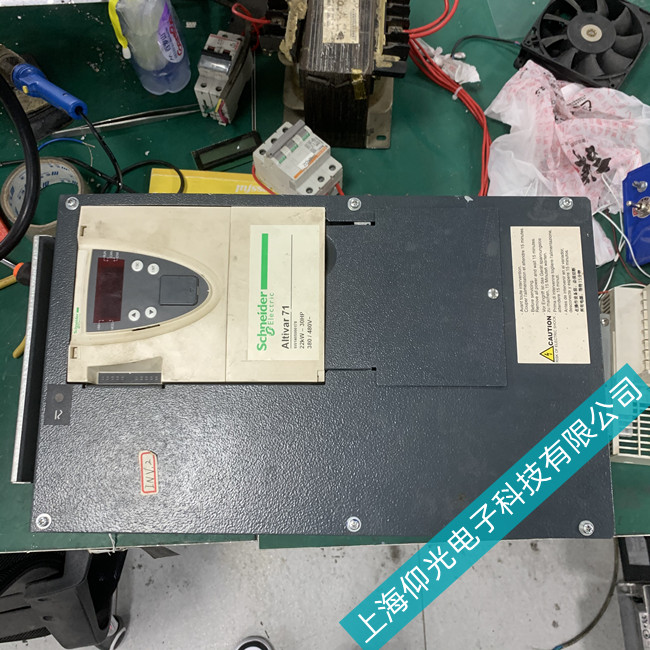

施耐德变频器维修故障过电流、接地故障GF、报输出缺相、报输入缺相、过电压、欠电压、报OH过温、上电就跳闸、上电没反应、启动跳OC、GF报警、过热、超温、上电键盘无显示、电位器不能调速、继电器不吸合、升速跳闸、上电面板无显示、温度过高报警、抖动、频率上不去、过热保护等故障

施耐德变频器维修故障代码及处理方法。

1. 故障解决可自行复位的故障

故障

名称

可能原因

解决方法

CFF

[错误的设置]

当前设置不一致（由于更换卡而发生错误0）

检查卡

返回出厂设置或找回备份设置（如果有效），请参考随机提供的CD-ROM

CF1

[无效设置]

l 无效设置，通过串行线路加载到变频器中的设置不一致。

l 检查先前加载的设置

l 加载一致的设置

DLF

[动态负载故障]

l 负载变化不正常

l 检查并确认没有障碍物闭塞负载

l 取消运行命令，然后复位

ACF

[选项卡配对]

l 请参考随机提供的CD-ROM

PHF

[输入缺相]

l 变频器的供电不正确或保险丝已熔断

l 缺相

l 在单相主电源上使用

     3相ATV71

l 负载不平衡

l 此保护仅对于作为负载的变频器才起作用

l 检查电源与保险丝的连接情况

l 复位

l 使用三相电源

l 通过设置【输入缺相】（IPL）＝[No]（no）来禁止故障

USF

[欠压]

l 线路电源电压低

l 瞬时电压下降

l 预充电电阻损坏

l 检查电压及电压参数

l 更换序充电电阻器

l 检查或修理变频器



2. 故障原因消失后可通过重新启动复位的故障

故障

名称

可能原因

解决方法

APE

[程序故障]

l 内置控制器卡出现故障

l 请参考内置控制器卡的文件

BLF

l [制动器控制故障]

l 没有达到制动器松开电流

l 当制动逻辑控制被定义时没有设置制动控制参数

l 检查变频器、电机连接情况

l 检查电机绕组

l 应用推荐的设置（请参考随机提供的CD-ROM）

CNF

[网络故障]

l 通信卡出现通信故障

l 检查环境（电磁兼容性）

l 检查连线情况

l 检查是否超时

l 更换选项卡

l 检查或修理变频器

COF

[CAN open故障]

l CAN open总线通信中断

l 检查通信总线

l 检查是否超时

l 参考相关新产品文件

EPF1

[外部故障]

l 故障被外部设备触发，由用户决定

l 对引起故障的设备进行检查复位

EPF2

[网络输入的外部故障]

l 故障被外部设备触发，由用户决定

l 对引起故障的设备进行检查复位

FCF2

[输出接触器未关闭]

l 虽然已满足打开条件，但输出接触器仍保持闭合

l 检查接触器及其连线

l 检查反馈电路

LCF

[输入接触器故障]

l 即使接触器已被控制，变频器仍然有能接通

l 检查接触器及其连线情况

l 检查是否超时（请参考随机提供的CD-ROM）

l 检查线路、接触器、变频器的连接情况

LFF2

LFF3

LFF4

[AI2 4～20mmA信号损失]

[AI3 4～20mmA信号损失]

[AI4 4～20mmA信号损失]

l 模拟输入AI2、AI3、AI4上没有4～20mmA给定值

l 检查模拟输入的连接情况

ObF

[制动过速]

l 制定太突然或正在驱动负载

l 增大减速时间

l 如有必要，增加一个制动电阻

l 激活[减速斜坡适应]（brA）功能，如果此功能与应用相协调（请参考随机提供的CD-ROM）

OHF

[变频器过热]

l 变频器温度太高

l 检查电机负载、变频器的通风情况及周围温度。

l 在重起动前应等变频器冷却下来

OLF

[电机过热]

l 由于电机电流太大耐触发的故障

l 检查电机热保护的设置，检查电机负载。在重起动前应等变频器冷却下来

OPF1

[电机缺1相]

l 变频器的输出缺一相

l 检查变频器与电机的连接情况

OPF2

[电机缺3相]

l 没有连接电机或电机功率太低

l 输出接触器打开

l 电机电流瞬时不稳定

l 检查变频器与电机的连接情况

l 如果使用输出接触器，请参考随机提供的CD-ROM。

l 在低功率电机上测试或进行无电机测试：在出厂设置模式下，电机输出缺相检测被激活，[输出缺相]（OPL）=[Yes](YES)。如果在测试中或维护环境下检查变频器，不必使用额定值与变频器相同的电机（特别是对于大功率变频器），使电机缺相检测功能无效，[输出缺相]（OPL）＝[No](nO) （请参考随机提供的CD-ROM）

l 检查并优化参数[电机额定电压]（UnS）与[电机额定电流]（nCr），并执行[自整定]（tUn）操作

OSF

[输入过电压]

l 线路电压太高

l 主电源不正常

l 检查线路电压

OTF1

[PTC1过热]

l 发现PTC1探头过热

l 检查电机负载及电机大小

l 检查电机通风情况

l 在重起动前等待电机冷却下来

l 检查PTC探头的类型及状态

OTF2

[PTC2过热]

l 发现PTC2探头过热

OTFL

[PTC=LI6过热]

l 发现输入LI6上的PTC探头过热

PTF1

[PTC1探头故障]

l PTC1探头打开或短路

l 检查PTC探头以及探头与电机、变频器的连线情况

PTF2

[PTC2探头故障]

l PTC2探头打开或短路

PTFL

[LI6=PTC探头故障]

l 输入PL6上的PTC探头打开或短路

SCF4

[LGBT短路]

l 电源元件出现故障

l 检查或修理变频器

SCF5

[负载短路]

l 变频器输出短路

l 检查变频器与电机之间的电缆连接情况以及电机的绝缘情况

l 检查或修理变频器

SLF1

[Modbus通信故障]

l 在Modbus总线上出现通信中断

l 检查通信总线

l 检查是否超时

l 参考相关新产品文件

SLF2

[PowerSuite通信故障]

l PowerSuite出现通信故障

l 检查PowerSuite的电缆连接情况

l 检查是否超时

SLF3

[HMI通信故障]

l 图形显示终端现出通信故障

l 检查端子连接情况

l 检查是否超时

SRF

[转矩管理超时]

l 达到转矩控制功能超时

l 检查功能的设置

l 检查机构的状态

SSF

[转矩/电流限幅]

l 切换至转矩限幅

l 检查是否出现机械问题

l .检查限幅参数（请参考随机提供的CD-ROM）

TJF

[IGBT过热]

l 变频器过热

l 检查负载、电机、变频器的大小

l 减小开关频率

l 在重起动前等待电机冷却下来

3. 不能自动复位的故障

故障代码

故障名称

故障原因

处理方法

R12A

[A12输入]

l 模拟输入上出现不一致的信号

l 检查模拟输入的接线情况以及信号值

RNF

[速度超差]

l 编码器速度反馈与给定值不匹配

l 检查电机、增益和稳定性参数

l 增加一个制动电阻

l 检查电机/变频器/负载的大小

l 检查编码器的机械连轴器及其连线

BOF

[DRB过载]

l 制动电阻器受力过大

l 请参考随变频器一起提供的CD-ROM

BRF

[机械制动故障]

l 制动反馈触点与制动逻辑控制不匹配

l 检查反馈电路以及制动逻辑控制电路

l 检查制动器的机械状态

CRFL

[预充电故障]

l 充电继电器控制故障或充电电阻损坏

l 检查内部连接情况

l 检查或修理变频器

ECF

[编码器连轴器故障]

l 编码器的机械边轴器断裂

l 检查编码器的机械连轴器

EEF1

EEF2

[EEPROM管理故障]

l 内部存储器故障

l 检查环境条件（电磁兼容性）

l 关闭、复位、返回出厂设置

l 检查修理变频器

ENF

[编码器故障]

l 编码器反馈故障

l 检查[脉冲数量](PGI)与[编码器类型]（ENS）（请参考随变频器一起提供的CD-ROM）

l 检查编码器的机械部分与电气部分的运行情况，其电源及连线是否正确

l 如有必要，检查并颠倒电机（[改变输出相序]（PHR）参数）或编码器信号的旋转方向。

FCFI

[输出接触器未打开]

l 虽然已满足打开条件，但输出接触器仍保持闭合

l 检查接触器及连线

l 检查反馈电路

ILF

[内部通信连接故障]

l 在选项卡和变频器之间出现通信故障

l 检查环境（电磁兼容性）

l 检查连线

l 更换选项卡

l 检查或修理变频器

INF1

[额定功率错误]

l 功率卡与存储的卡不同

l 检查功率卡的目录编号

INF2

[不兼容的电源板]

l 功率卡与控制卡不兼容

l 检查功率卡的零件编号及兼容性

INF3

[内部串行连接]

l 内部卡之间出现通信故障

l 检查内部连线

l 检查或修理变频器

INF4

[生产专用区域]

l 内部数据不一致

l 重新标定变频器（由施耐德电气新产品技术支持人员执行）

INF6

[选项卡]

l 变频器的初始化未完成

l 检查选件的型号与兼容性

INF7

[硬件初始化]

l 变频器的初始化未完成

l 关闭变频器并复位

INF8

[内部控制电源故障]

l 控制部分的电源不正确

l 检查控制部分的电源

INF9

[内部电流测量故障]

l 电流测量值不正确

l 更换电流传感器或功率卡

l 检查或修理变频器

INFA

[内部输入电源缺相]

l 输入级不能正常运行

l 检查或修理变频器

INFB

[内部温度传感器]

l 变频器的温度传感器不能正常工作

l 更换温度传感器

l 检查或修理变频器

INFC

[内部时间测量故障]

l 电子时间测量元件出现故障

l 检查或修理变频器

INFE

[内部微处理器故障]

l 内部微处理器出现故障

l 关闭变频器并复位

l 检查或修理变频器

OCF

[过流]

l [设置]（set）与[1.4电机控制]（drC-）菜单中的参数不正确

l 惯量或载荷太大

l 机械锁定

l 检查参数（请参考随变频器一起提供的CD-ROM）

l 检查电机、变频器、负载的大小

l 检查机械装置的状态

PRF

[电源切除失效]

l 变频器的“断电”安全功能出现故障

l 检查或修理变频器

SCF1

[电机短路]

l 变频器输出短路或接地

l 如果几个电机并联，变频器输出有明显的接地泄漏电流

l 检查变频器与电机之间的电缆连接情况以及电机的绝缘情况

l 减小开关频率

l 将电抗器与电机串联连接

SCF2

[有阻抗短路]

SCF3

[接地短路]

SOF

[超速]

l 不稳定或驱动负载太大

l 检查电机、增益和稳定性参数

l 增加一个制动电阻器

l 检查电机、变频器、负载的大小

l 检查[频率计]（FqF-）（如果已配置）的参数设置（请参考随机提供的CD-ROM）

SPF

[速度反馈丢失]

l 没有编码的反馈信号（编码器或脉冲输入被用于速度反馈）

l 检查编码器或传感器与变频器之间的连线情况

l 检查编码器或传感器

TNF

[自整定故障]

l 电机没有与变频器连接

l 特种电机或功率不适合变频器的电机

l 检查并确认在字整定期间电机存在

l 如果使用输出接触器，在自整定期间须将其闭合

l 检查并确认电机与变频器相互适用
