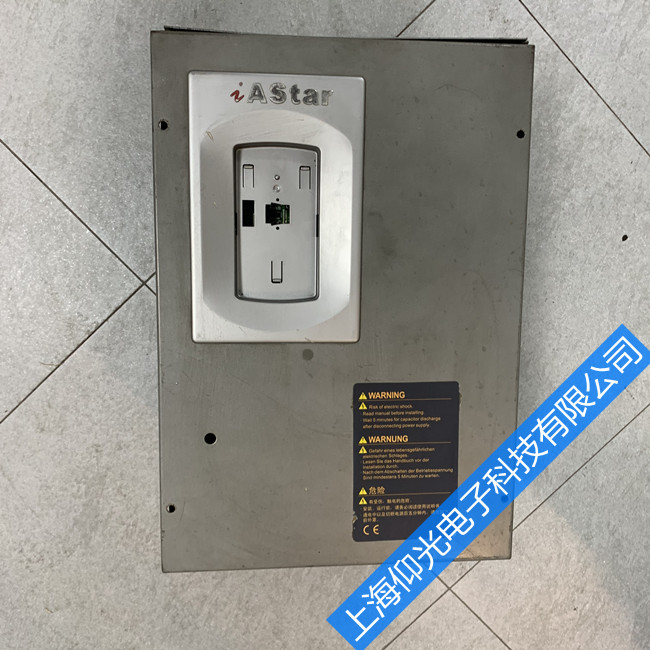

新时达奥沙电梯变频器AStar-S3变频器故障10维修

新时达奥沙电梯变频器故障代码维修

故障代码：1

内容：功率模块故障（变频器电流过大 IPM保护，变频器输出关断）
可能原因及对策：
    1.变频器瞬间过流 对策：请联系专业变频器维修服务商

    2.输出三相短路 对策：请联系专业变频器维修服务商

    3.功率模块电源不正常 对策：请联系专业变频器维修服务商

    4.环境温度过高 对策：请联系专业变频器维修服务商

故障代码：2

内容：DSP控制器故障
可能原因及对策：1.控制板输入电压异常
故障代码：3

内容：功率模块散热器过热（变频器的热检元件检测到散热片过热，变频器输出关断）
可能原因及对策：
    1.环境温度过高，散热风扇坏 对策：设置冷却装置

    2.周围有发热体 对策：清除发热体

故障代码：4

内容：制动单元、制动电阻故障（变频器能耗制动电器故障）
可能原因及对策：
    1.变频器制动线路故障或制动器件损坏

    2.外接制动电阻断，或未接制动电阻 对策：检查制动电阻连线及制动电阻

故障代码：5

内容：保险丝断
可能原因及对策：1. 主回路电源保险丝熔断 对策：更换
故障代码：6

内容：过力矩保护（输出力矩达200% 10秒）
可能原因及对策：1.负载过大，变频器选用功率小 对策：检查负载或更换大功率变频器


故障代码：7

内容：速度偏差过大保护
可能原因及对策：
    1.负载太大 对策：减轻负载

    2.加减速时间太短 对策：延长加减速时间

故障代码：8

内容：过电压（变频器直流侧电压超过设置等级（400V级）约780V）
可能原因及对策：
    1.减速时间太短，电机再生能量太大 对策：延长减速时间；连接制动电阻

    2.电源电压过高 对策：在电源规格范围内降低电压

故障代码：9

内容：欠电压（变频器的直流侧电压低于设置等级（400V级）约380V）
可能原因及对策：
    1.输入电源发生缺项 对策：检查输入电源，待输入电压正常，复位后重新启动

    2.发生瞬时停电 对策：检查输入电源，待输入电压正常，复位后重新启动

    3.输入电源电压变动太大 对策：检查输入电源，待输入电压正常，复位后重新启动

    4.输入电源的接线端子松动 对策：检查输入接线

    5.在同一电源系统中存在大启动电流的负载 对策：改变电源系统使其符合规格值

故障代码：10

内容：输出缺相保护（在变频器输出侧发生缺相或三相负载严重不对称）
可能原因及对策：
    1.变频器输出线断线 对策：检查电机接线

    2.输出端子松动 对策：检查电机接线

    3.电机功率太小，在变频器最大适用电机容量的1/20以下 对策：调整变频器容量或电机容量

故障代码：11

内容：电机过电流
可能原因及对策：1.电机电流超过设定值的150% 1分钟
故障代码：12

内容：编码器故障（变频器在输出频率状态，PG脉冲没有输入）
可能原因及对策：
    1.PG连线断线 对策：检查连线

    2.PG接线有误 对策：检查连线

    3.PG卡硬件故障 对策：更换PG卡

故障代码：13

内容：电梯停车时电流流动未有效阻断故障
可能原因及对策：1.电梯停车时电流流动未有效阻断 对策：检查接地或更换
故障代码：14

内容：运行中检测到速度逆向信号
可能原因及对策：1.编码器与电机相序不一致 对策：改变编码器或电机相序
故障代码：15

内容：无运行指令，检测到有速度反馈
可能原因及对策：
          1.抱闸松，电梯溜车 对策：检查抱闸

          2.编码器受干扰，或编码器松动 对策：紧固编码器，排除干扰

故障代码：16

内容：电机反相序
可能原因及对策：1.在编码器接线正常的情况下，则电机相序接反 对策：调整电机相序
故障代码：17

内容：同向飞车保护
可能原因及对策：1.编码器连线有问题或受干扰或接错 对策：检查接线
故障代码：18

内容：反向飞车保护<, /font>
可能原因及对策：1.编码器连线有问题或受干扰或接错 对策：检查接线
故障代码：19

内容：UVW编码器相序错
可能原因及对策：1.编码器连线有问题或参数设置有误 对策：检查接线或更改参数
故障代码：20

内容：R+、R-断线保护
可能原因及对策：1.编码器连线异常 对策：检查接线
故障代码：22

内容：KMB检测故障
可能原因及对策：1.对策：调整时序参数
故障代码：23

内容：输入电压过高
可能原因及对策：1.输入电压过高 对策：调整输入电压
故障代码：24

内容：UVW编码器断线
可能原因及对策：1.UVW编码器断线 对策：检查接线
故障代码：25

内容：风扇故障
可能原因及对策：1.对策：更换风扇或调整参数
故障代码：26

内容：使用UVW编码器时，未经过电机自整定
可能原因及对策：1.输入自整定指令后，故障自动复位
