  三菱系统加工中心,CNC,铣床,冲床,车床,镗床,磨床,电脑锣,系列数控系统维修：E64系统、E64A系统、E64SM系统、M60S系统、E68系统、C6系统、M70系统、M70V、M700V、M64、M520、M50、M3系统维修；

1)电源模块PDI9AVR:它负责提供系统控制电路所需的各种直流控制电压。
2)手轮接口模块MC301:它用于连接手轮，系统最多可以连接1-3 个手轮。
3)CPU模块MC161:它由系统主CPU与伺服接口信号处理器(DSP)等组成，是CNC的主控模块;根据系统需要，MC161模块上还可以增加存储器(RAM)子模块MC852、MC853。
4)系统存储器模块MC433: MC433. 上安装有 系统控制程序与机床控制程序(子模块MC841上)。
5)输入/输出模块MC713:用于系统输入输出信号的处理。
6)显示控制模块MC727:它用于系统CRT的控制。
此外，还有MDI/CRT单元、MDICRT接口模块、机架等基本组成单元。

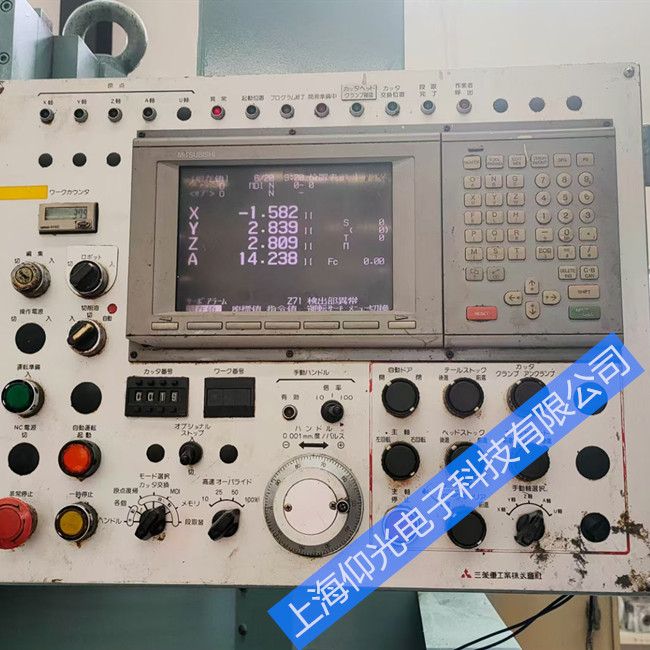

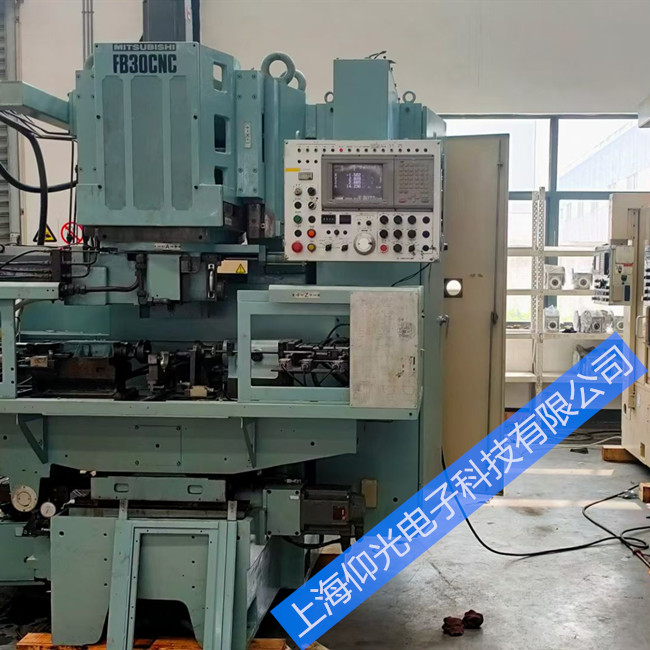

M3/L3数控装置故障通常有:NC电源不能正常接通;NC未准备好，即:不能建立“READY"状态;键盘不能操作;键盘灯不亮; CRT 显示故障以及NC模块中的各种指示灯报警等，其可能的原因如下所述。
1)NC电源不能正常接通。NC电源不能正常接通的原因，一般有如下几种:
①NC电源开关处于关闭状态。
②外部交流电源200V没有输入。
③开关电源模块PDI9 AVR 有故障;如: PDI9. 上的熔断器熔断。
④电缆连接不良。
2)NC未准备好。NC未准备好，表示系统的软件或硬件有故障存在。其可能的原因有:
①在CRT上有报警显示。
②未输入机床参数或机床参数不正确。
③MCl61模块设定不正确。
④MCl61模块存在故障。
⑤Nc的“急停”信号输入，使NC处于急停状态。
3)MDI键盘不能操作。键盘不能操作的原因有:
①键盘与NC连接的电缆不良。
②系统内部发生“WATCH DOG”报警。
③MC433模块上的ROM存在故障。
④MC433模块存在故障。
⑤MCl61或MC713模块存在故障。
⑥MC201、202、 211或MC213模块存在故障。
4)MDI键盘上的指示灯不亮。
①系统准备好“READY"指示灯不亮。原因除了指示灯本身不良或连接电缆故障之外还可
能是MC713或MCI61模块故障，或是MC201、202、211或213模块故障。
②所有灯都不亮。故障原因可能是: +5V, +12V电源故障;指示灯的IC驱动电路故障;
MC713或MC161模块故障: MC201 或MC211模块故障等。
③部分指示灯不亮。原因除了指示灯本身不良或连接电缆故障之外，还可能是系统的信号传
输波特率设定不正确或MC201、MC211模块故障。
5)CRT显示故障。CRT.上无图形显示时，除电源、连接电缆、CRT 本身故障等因素外，最
大可能的原因是MC713或MC211模块上的设定不正确，或是MC713或MC211模块故障。
CRT上图形显示不稳定，可能的原因是CRT上的CNB31. CNB32或CCN81电缆连接不良;
MC713、MC211模块或CRT故障。
为了维修的需要,M3/L3各模块上还设有部分状态指示灯,各模块的状态指示灯及含义如下。
1)CPU模块MC161。MELDAS M3/L3系列CNC的CPU模块MC161上有7个状态指示灯，  
