安川h1000变频器参数设置步骤及安川变频器故障代码简介

发布者:雪宁    来源:上海仰光电子科技有限公司     发布时间:2020-9-29

安川h1000变频器参数设置步骤及安川变频器故障代码简介
安川h1000变频器参数设置步骤
一、 变频器的空载通电验
1、将变频器的接地端子接地。
2、将变频器的电源输入端子经过漏电保护开关接到电源上。
3、检查变频器显示窗出厂显示是否正常,如果不正确,应复位,否则要求退换。
4、熟悉变频器的操作键。-般的变频器均有运行( RUN)、停止(STOP)、编程( PROG)、数据P确认( DATAPENTER)、增加(UP、▲)、减少( DOWN、" )等6个键,不同变频器操作键的定义基本相同。此外有的变频器还有监视( MONITORPDISPLAY)、复位(RESET)、寸动(JOG)、移位(SHIFT )等功能键。
二、变频器带电机空载运行
1、设置电机的功率、极数,要综合考虑变频器的工作电流。
2、设定变频器的最大输出频率、基频、设置转矩特性。通用变频器均备有多条VPf曲线供用户选择,用户在使用时应根据负载的性质选择合适的VPf曲线。如果是风机和泵类负载,要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。在异步电机变频调速系统中,转矩的控制较复杂。在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持VPf为常数,
则磁通将减小,进而减小了电机的输出转矩。为此,在低频段要对电压进行适当补偿以提升转矩。一般变频器均由用户进行人工设定补偿。
3、将变频器设置为自带的键盘操作模式,按运行键、停止键,观察电机是否能正常地启动、停止。
4、熟悉变频器运行发生故障时的保护代码,观察热保护继电器的出厂值,观察过载保护的设定值,需要时可以修改。变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能进行设定。当变频器的输出电流超过其容许电流时,变频器的过电流保护将切断变频器的输出。因此,变频器电子热继电器的[门限最大值不超过变频器的最大容许输出电流。
三、带载试运行
1、手动操作变频器面板的运行停止键,观察电机运行停止过程及变频器的显示窗,看是否有异常现象。

2、如果启动P停止电机过程中变频器出现过流保护动作,应重新设定加速P减速时间。电机在加、减速时的加速度取决于加速转矩,而变频器在启、制动过程中的频率变化率是用户设定的。若电机转动惯量或电机负载变化,按预先设定的频率变化率升速或减速时,有可能出现加速转矩不够,从而造成电机失速,即电机转速与变频器输出频率不协调,从而造成过电流或过电压。因此,需要根据电机转动惯量和负载合理设定加、减速时间,使变频器的频率变化率能与电机转速变化率相协调。

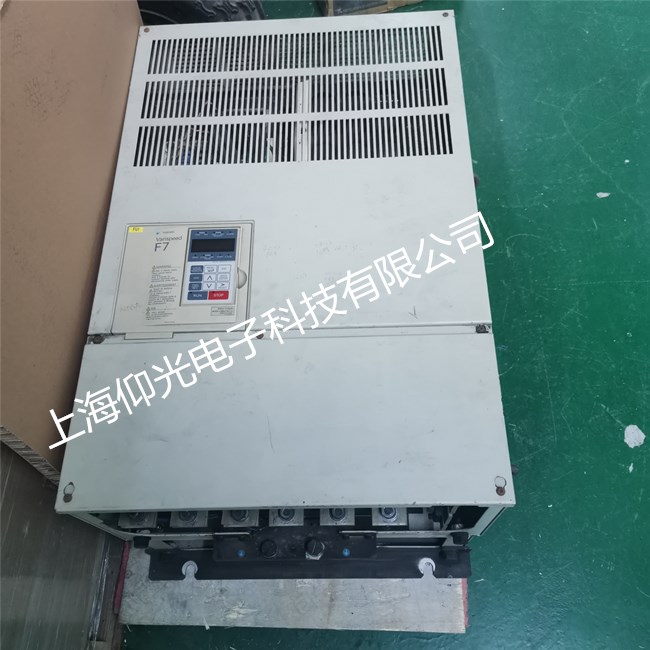

仰光安川变频器ç»′修常见故障分析

安川变频器故障代码简介
  1.如果安川变频器上出现的故障代码为UV1,那么就代表着主回路的低电压低于低电压标准 200V ,这个时候,我们就需要 检查电源的的 配线是否出现了问题;
  2. 如果安川变频器上出现的故障代码为 UV2,那么就代表着控制回路的低电压比低电压标准更低,我们需要检查电源的容量是否正常;
  3. 如果安川变频器上出现的故障代码为 UV3,那么就代表着变频器内部的电磁 接触器 可能发生了故障
  4. 如果安川变频器上出现的故障代码为 UV,那么就可能发生了瞬时停电的问题,原因主要有以下几种,第一种是主回路的电压比电压标准还要低,第二种可能是接触器发生了故障;
  5. 如果安川变频器上出现的故障代码为 OC,那么变频器输出的电流可能超过了输出电流标准,我们这个时候就需要检查变频器的阻抗绝缘是否在正常地工作;
  6. 如果安川变频器上出现的故障代码为 GF,那么就代表着变频器发生了接地故障,这个时候,我就需要检查变频器有没有发生绝缘劣化的故障,同时,我们也需要检查 变频器的配线有没有发生破损的状况;
  7. 如果安川变频器上出现的故障代码为 OV,那么就代表着主回路的直流电压比过电压标准200V更高:
  8. 如果安川变频器上出现的故障代码为 SC,那么就代表着变频器出现了负载短路的情况,我们要检查变频器输出的一侧有没有发生短路的情况,然后再检查变频器的绝缘和阻抗的工作是不是正常的;
  9. 如果安川变频器上出现的故障代码为 PUF,那么就代表着变频器内部的 保险丝 断了,可能是主回路的保险丝烧断了,也可能是直流回路的保险丝熔断了,然后我们需要检查晶体模块的工作是否是正常的,然后再检查负载没有发生短路的状况。
