施耐德变频器常见故障代码维修及分析

发布者:雪宁    来源:上海仰光电子科技有限公司     发布时间:2020-7-15

施耐德变频器常见故障代码维修及分析
施耐德变频器常见故障代码分析
       1.如果施耐德变频器上出现的故障代码为AnF,那么就代表着变频器的负载发生了滑脱的状况,也就是变脾气你的编码器的速度和初始值也不匹配的。首先,我们要检查电机的参数是否稳定和负载的大小,然后再更换一个制动 电阻 器和机械连轴器就可以了


      2.如果变频器上出现的故障代码为brF,那么就代表着变频器的机械制动发生了故障,也就是说触点与逻辑是不一样的,我们要检查制动电路和制动器的机械状态是否正常

 3.如果变频器上出现的故障代码为bUF,那么就代表着变频器的制动单元发生了短路的情况或者是变频器根本就没有连接到制动单元。我们要检查制动单元和电阻器是否出现了问题。

  4.如果变频器上出现的故障代码为ECF,那么就代表着编码器连线出现了问题,或者是连线器断裂,我们只需要检查编码器的机械连轴器是否有问题,有问题的话,更换一个机械联轴器就可以了。

  5.如果变频器上出现的故障代码为EnF,那么就代表着编码器出现了问题,首先,我们要检查检查脉冲数量是否正确以及编码器类型是否正确,如果都准确无误的话,我们就检查编码器运行情况是否正常。

  6.如果变频器上出现的故障代码为FCF1,那么就代表着输出 接触器 可能还没有打开,如果大家确保电源打开了的话,就检查线路有没有出现问题。

  7.如果变频器上出现的故障代码为OCF,那么就代表着变频器出现了过流的问题,可能是因为变频器的参数设置不正确或者是载荷太大。

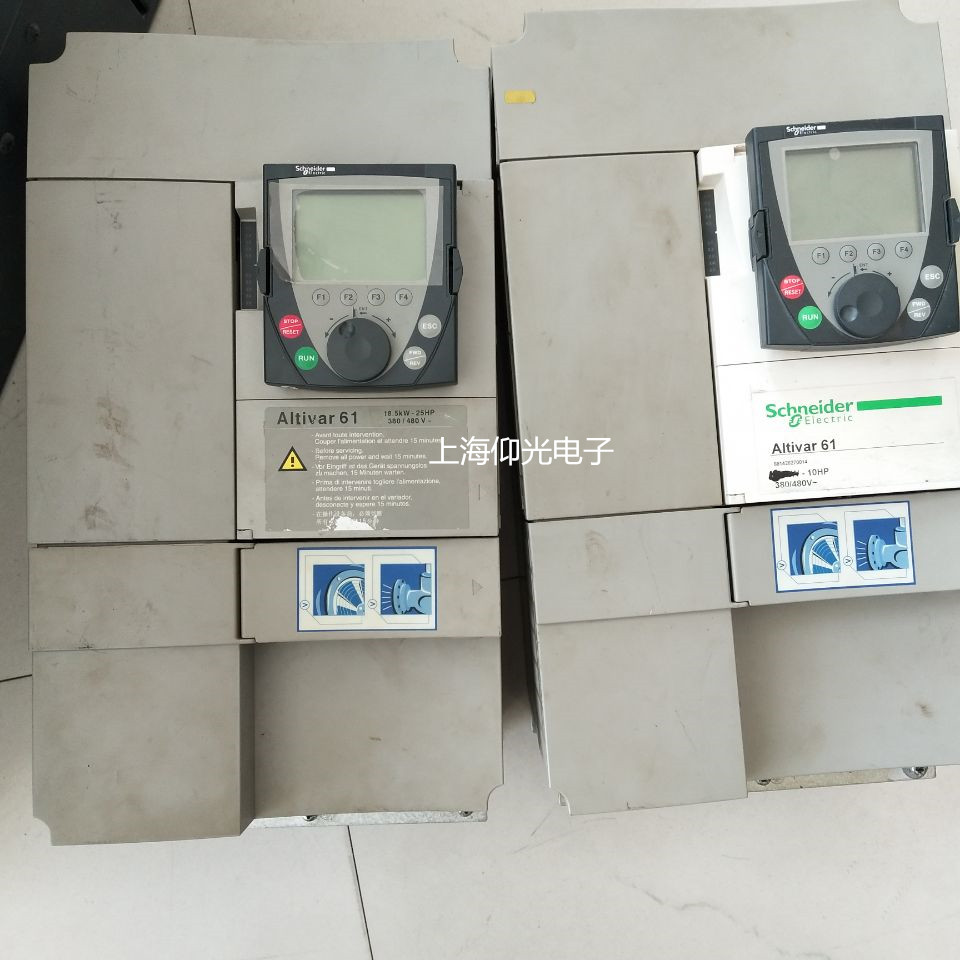

æ–½èå¾·å˜é¢‘器故障代码OHFç»′ä¿®æ–1æ3•

施耐德变频器常见故障代码维修
1、OC报警:键盘面板LCD显示:加、减、恒速时过电流。

对于短时间大电流的OC报警,一般情况下是驱动板的电流检测回路出了问题,模块也可能已受到冲击(损坏),有可能复位后继续出现故障,产生的原因基本是以下几种情况:电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。

小容量(7.5G11以下)变频器的24V风扇电源短路时也会造成OC3报警此时主板上的24V风扇电源会损坏,主板其它功能正常。若出现"1、OC2”报警且不能复位或一上电就显示"OC3”报警,则可能是主板出了问题;若一按RUN键就显示“OC3'报警,则是驱动板坏了。

2、OLU 报警:键盘面板LCD显示:变频器过负载。

当G/P9系列变频器出现此报警时可通过三种方法解决:首先修改一-下“转矩提升"、“加减速时间”和“节能运行”的参数设置;其次用卡表测量变频器的输出是否真正过大;最后用示波器观察主板左,上角检测点的输出来判断主板是否已经损坏。


3.0u1报警:键盘面板LCD显示:加速时过电压。

当通用变频器出现"OU"报警时,首先应考虑电缆是否太长、绝缘是否老化,直流中间环节的电解电容是否损坏,同时针对大惯量负载可以考虑做一下电机的在线自整定。另外在启动时用万用表测量下中间直流环 节电压,若测量仪表显示电压与操作面板LCD显示电压不同,则主板的检测电路有故障,需更换主板。当直流母线电压高于780VDC时,变频器做OU报警;当低于350VDC时,变频器做欠压LU报警。

4、LU 报警:键盘面板LCD显示:欠电压。

如果设备经常"LU 欠电压”报警,则可考虑将变频器的参数初始化(H03设成1后确认) ,然后提高变频器的载波频率(参数F26)。若E9设备LU欠电压报警且不能复位则是(电源)驱动板出了问题。

5、EF报警:键盘面板LCD显示:对地短路故障。

G/P9系列变频器出现此报警时可能是主板或霍尔元件出现了故障。

6、Er1报警:键盘面板LCD显示:存贮器异常。

关于G/P9 系列变频器“ER1 不复位”故障的处理:法掉FWD- CD短路片,上电、一直按住 RESET键下电知道LED电源指示灯熄灭再松手;然后再重新上电看看"ER1不复位”故障是否解除,若通过这种方法也不能解除,则说明内部码已丢失,只能换主板了。
