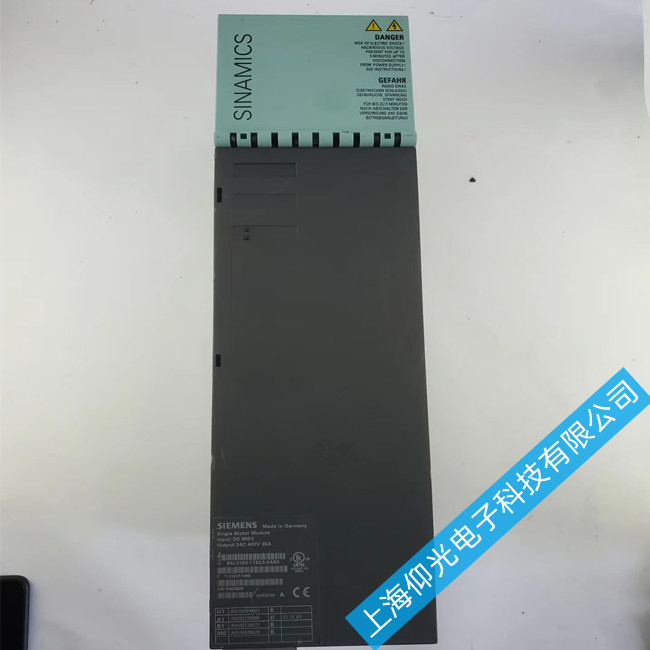

西门子伺服驱动器常见F07802故障维修
西门子伺服驱动器报警F07802，其核心含义是 “驱动：整流单元或者功率单元未就绪” 。这表示驱动器在收到启动指令后，其内部的功率部分（如整流或逆变模块）没有在规定时间内反馈“准备就绪”的信号。
故障的常见原因
F07802故障的根源，通常可以归结为以下几类：
监控时间太短：驱动器内部参数p0857（功率单元监控时间）设置得过小，功率单元还未来得及完成准备就触发了超时报警。
直流母线电压问题：直流母线电压不存在或电压过低。可能原因包括输入电源缺失、整流单元未使能或硬件故障。
硬件故障：整流单元、功率单元（逆变模块）本身存在硬件故障。
参数设置错误：输入电压参数p0210设置与实际不符。
24V控制电源问题：在多传动系统中，单个逆变模块的24V控制电源异常也可能导致此故障。
外部使能信号缺失：在某些配置中，需要正确的使能信号（如通过p0864参数）才能启动功率单元。
外部设备影响：如电机抱闸装置连接或功能异常。
故障排查与解决步骤
遇到F07802报警，建议按照以下步骤从易到难进行排查：
检查输入电源与电压：
测量驱动器输入电压，确认其在正常范围内。
检查参数p0210（输入电压设置）是否与实际输入电压一致。例如，实际输入是380V，但参数误设为690V就会导致问题。
检查直流母线：
在确保安全的前提下（断电并等待电容放电），检查直流母线的连接是否牢固，有无松动或接触不良。
上电后，测量直流母线电压（P、N端）是否正常（通常约为输入电压的1.35倍）。
延长监控时间：
这是最常用的排查方法之一。可以尝试将参数p0857（功率单元监控时间） 的值适当增大。
例如，有案例中将该值从默认值增大到20秒后，问题得到解决。增大此值会给功率单元更充裕的准备时间。
检查使能信号：
对于复杂的多传动系统，检查功率单元是否收到了正确的使能信号（如参数p0864），确保整流单元已使能并完成预充电。
检查硬件与连接：
彻底断电重启：在很多实际案例中，对驱动器和整流单元完全断电（包括24V控制电），再重新上电，能有效复位并清除故障。
检查24V电源：确认为各个逆变模块供电的24V控制电源稳定、正常。
检查电机抱闸：如果系统有电机抱闸，检查其接线和功能是否正常，异常的抱闸可能影响启动。
检查DRIVE-CLiQ电缆：对于S120等系统，检查连接各模块的DRIVE-CLiQ通讯电缆是否连接牢固。
隔离法与更换测试：
如果系统中有多个功率单元，可以通过交叉测试来判断故障是否跟随某个特定模块。
如果以上方法均无效，且高度怀疑硬件损坏，可能需要更换报告故障的整流单元或驱动模块。
总结
处理F07802报警的核心思路是：确认功率单元准备就绪的整个链条是否完整。从检查电源、参数，到延长等待时间，再到排查硬件，一步步缩小范围。
多数情况：通过延长监控时间(p0857) 或彻底断电重启即可解决。
顽固故障：则需要深入检查硬件连接、24V电源，甚至更换模块。
