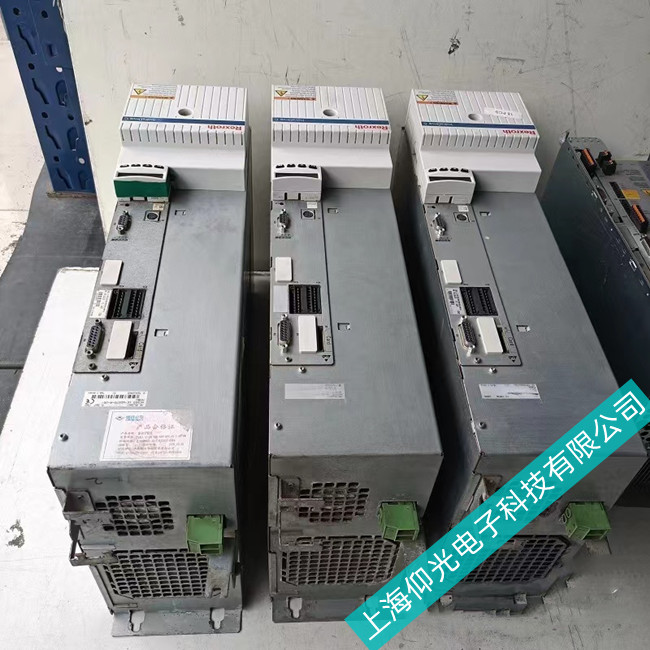

力士乐伺服驱动器常见故障处理指南
F0101 / F0102 / F201 / F202 (过压/欠压)：这类故障与电源电压或制动系统直接相关。
排查重点：
外部电源：用万用表测量主电源电压（三相380V应在342V-418V，单相220V应在198V-242V）是否稳定、平衡。
制动系统：对于过压，首先检查外接的制动电阻是否有烧断、开路或阻值异常。
驱动器内部：检查母线电容是否有鼓包、漏液，以及制动单元的IGBT、驱动光耦等是否损坏。
参数与负载：检查与电源电压相关的参数设置是否正确。对于大惯量设备，尝试延长减速时间或加装制动电阻。
C0270 / C0285 (编码器数据读取错误 / 型号参数错误)：这是最常见的编码器故障。排查流程：遵循线缆 → 干扰 → 硬件 → 参数的思路。
检查线路：检查编码器线缆连接是否牢固，有无破损、折断，插头针脚是否氧化、弯曲。
检查干扰：编码器电缆必须使用屏蔽线，并确保屏蔽层在驱动器端可靠接地。同时，确保编码器线与动力线分开布线，避免电磁干扰。
检查硬件：如果线路和接地都正常，可能是编码器本身或驱动器CSB控制板上的编码器反馈接口损坏。
核对参数：检查驱动器参数 P-0-4014 是否正确设定了电机的型号和编码器类型。参数错误是导致 C0285 报警的直接原因。
F8069 (内部-15V 直流出错)：这是驱动器内部电源板或控制板硬件故障，显示为±15V电压出错。
根本原因：驱动器内部+24V转换为±15V的DC-DC电路或相关芯片短路损坏。
解决方法：需要打开驱动器，测量内部电源板的±15V输出是否正常。通常需要更换整个HCS功率单元或CSB控制单元才能解决。
F8060 / F2077 / F0501 (过流 / 电流检测错误)：过流报警是驱动器最常见的严重故障之一。排查流程：
检查电机与线缆：断开电机线缆，用万用表测量电机U、V、W三相之间的电阻值是否平衡，以及每相对地是否绝缘。同时检查线缆有无破损、短路。
检查外部连接：确认电机动力线插头是否牢固，接线盒内是否有进水、氧化等情况。
检查驱动器硬件：如果电机和线缆正常，问题可能出在驱动器内部。F2077 报警常指向驱动器的电流霍尔传感器或CSB控制板上的电流计算回路故障。
